2302382

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电位分配端子,UMK-PVB2/48/ZFKDS,
供应商型号: 277-9203-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 2302382

2302382概述

    UMK-PVB 2/48/ZFKDS 技术手册解析

    产品简介

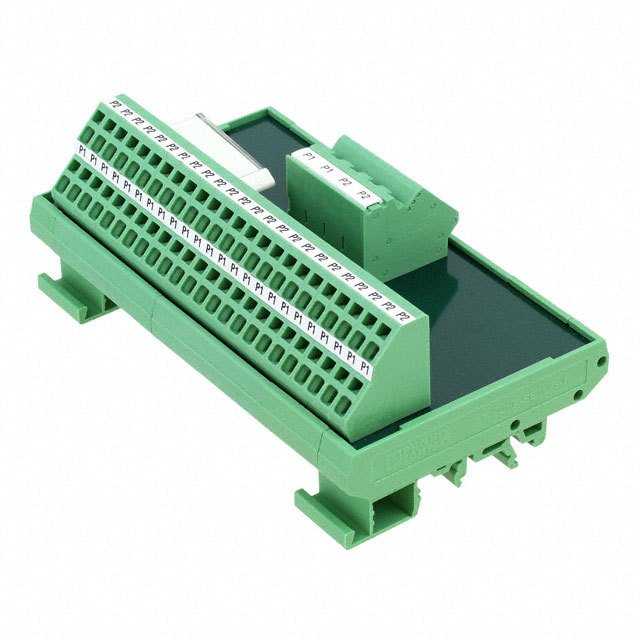

    UMK-PVB 2/48/ZFKDS 是一种由德国制造的PHOENIX CONTACT公司生产的VarioFace模块,主要用于潜在分配。它配备了两个等电位母线(P1、P2),可以安装在NS 35/7.5 或 NS 32导轨上。此模块为需要潜在分配的电气设备提供了高效的解决方案,适用于电力配电系统、工业自动化等领域。

    技术参数


    UMK-PVB 2/48/ZFKDS 的主要技术参数如下:
    | 参数 | 规格 |

    | 外形尺寸 | 宽度:135 mm
    高度:77 mm
    深度:52 mm |
    | 工作温度(操作) | -20°C ... 50°C |
    | 工作温度(储存/运输) | -20°C ... 70°C |
    | 额定电压 | 250 V AC/DC |
    | 最大电流承载能力 | 每分支 17 A
    总电流 32 A (每级电位) |
    | 连接方法 | 弹簧笼式连接 |
    | 绝缘等级 | 2 类污染程度
    过电压类别II
    防护等级IP20 |
    | 额定冲击电压 | 2.3 kV |
    | 额定绝缘电压 | 260 V |
    | 准确度标准 | IEC 60664 |
    | 符合标准 | DIN EN 50178 |

    产品特点和优势


    UMK-PVB 2/48/ZFKDS 的独特功能和优势包括:
    - 连续编号:方便识别每个单元的位置。
    - 独立供电:能够实现不同电压级别的独立供电,保证系统稳定运行。
    - 两级电位分配:通过两个独立的等电位母线实现更灵活的布线和应用。
    这些功能使得 UMK-PVB 2/48/ZFKDS 在复杂电气系统中表现优异,具有较高的市场竞争力。

    应用案例和使用建议


    UMK-PVB 2/48/ZFKDS 广泛应用于电力配电系统、工业自动化和控制设备中。例如,在工厂自动化系统中,它可以作为中间继电器来分配不同的电位,确保安全可靠的电源传输。
    为了获得最佳效果,建议在安装时仔细遵循制造商的技术文档,并确保所有连接牢固无误。在使用过程中定期检查各连接点,以防止因接触不良导致的故障。

    兼容性和支持


    UMK-PVB 2/48/ZFKDS 可以与多种其他电子元件兼容,并且制造商提供全面的技术支持和售后服务。如果用户在安装或使用过程中遇到任何问题,可以通过访问制造商的官方网站获取更多技术支持资料,或者直接联系客服。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个可能遇到的问题及解决方法:
    - 问题:无法正确安装
    - 解决方法:确认安装位置正确,并且使用正确的工具进行安装。
    - 问题:电流承载能力不足
    - 解决方法:检查电路配置,确保不超过手册中规定的最大电流值。

    总结和推荐


    总体而言,UMK-PVB 2/48/ZFKDS 是一款性能稳定、功能强大的电子元件,适合于需要高效电力分配的应用场合。其独特的设计、优越的电气性能和良好的兼容性使其在市场上具有显著的竞争优势。因此,我们强烈推荐用户在电力分配项目中考虑使用这款产品。

2302382参数

参数
长*宽*高 77mm*135mm*77mm
安装方式 DIN导轨安装
零件状态 在售

2302382厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2302382数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 2302382 2302382数据手册

2302382封装设计

查看详情并下载
Symbol
Footprint
3D Model
