1407333

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, SAC系列, 5芯, M12转无终端接头
供应商型号: 651-1407333
供应商: Mouser
标准整包数: 1

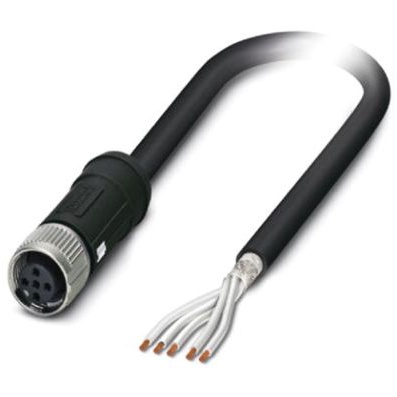

PHOENIX CONTACT 圆形线缆 1407333

1407333概述


    产品简介


    这款 SAC-5P-10,0-28R/FS SCO RAIL 是一款用于传感器和执行器的电缆组件,适用于铁路应用。它采用5针连接器(M12 SPEEDCON A编码),具备PE-X材质的阻燃无卤素黑色绝缘层。该产品专为需要高可靠性和极端环境适应性的场合设计,能够满足严格的机械和电气要求。

    技术参数


    | 参数 | 值 |

    | 连接器类型 | M12 SPEEDCON A编码 |
    | 额定电流 | 4A |
    | 额定电压 | 48V AC / 60V DC |
    | 线芯数 | 5 |
    | 长度 | 10米 |
    | 绝缘电阻 | ≥100 MΩ |
    | 端子插入/拔出次数 | ≥100次 |
    | 最大弯曲半径(固定安装) | 3 x D |
    | 最大弯曲半径(柔性安装) | 4 x D |
    | 环境温度范围(操作) | -50°C 至 120°C |
    | 防护等级 | IP65 |
    | 芯线材料 | 锡镀铜绞合导体 |
    | 接触材料 | 黄铜镀锡 |
    | 线缆外部直径 | 6.2 mm ± 0.3 mm |
    | 火焰等级(UL 94) | V0 |
    | 测试电压 | 3500 V AC / 8400 V DC |

    产品特点和优势


    1. 安全性高:这款电缆采用了辐射交联技术,能够承受严苛的环境条件,并通过UL 94 V0等级的防火测试,满足最严格的安全标准。
    2. 稳定性强:由于其耐温性,在-50°C到120°C的宽广范围内,电缆均能保持稳定工作状态。此外,其防护等级为IP65,具备防尘防水功能。
    3. 可靠性好:通过振动测试(EN 50155),能够在振动环境中可靠工作。同时具备至少100次的端子插入/拔出寿命,确保长期使用的可靠性。
    4. 信号传输能力强:具备360度屏蔽,能够在电磁干扰环境下提供可靠的信号传输。

    应用案例和使用建议


    应用案例
    这款电缆特别适用于铁路系统中的传感器和执行器之间的连接。例如,在火车内部,可以用于连接列车控制系统的传感器和执行机构,确保列车的安全高效运行。同样适用于工业自动化领域,如机器人手臂或自动化设备中的传感器和电机之间的连接。
    使用建议
    - 温度管理:在极端高温或低温环境中使用时,要确保电缆的安装位置通风良好,避免过热或冷凝。
    - 布线规划:在安装过程中,尽量减少弯折半径,特别是在固定安装情况下,最小弯曲半径为3 x D,以延长电缆寿命。
    - 环境防护:电缆防护等级为IP65,适用于大部分工业环境,但在特殊恶劣环境下,需额外增加防护措施。

    兼容性和支持


    该产品与符合M12 SPEEDCON A编码的其他传感器和执行器兼容,能够轻松地进行互换。制造商提供了全面的技术支持和售后服务,确保用户在购买和使用过程中遇到问题时能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:电缆在弯曲时出现损坏。
    - 解决办法:确保弯曲半径大于规定值,尤其是在固定安装时,避免电缆过度弯曲。

    2. 问题:连接器插拔困难。
    - 解决办法:使用扭矩扳手确保连接器正确拧紧至指定的0.4Nm扭矩,避免损坏连接器。

    总结和推荐


    这款 SAC-5P-10,0-28R/FS SCO RAIL 电缆以其卓越的可靠性和环境适应能力脱颖而出,适用于铁路和工业自动化领域的各种应用。它的高防护等级、宽广的操作温度范围和优异的信号传输能力使其在市场上具备极强的竞争优势。总体而言,这款产品非常适合那些需要高可靠性和环境适应性的应用场合,值得强烈推荐。

1407333参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1407333厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407333数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1407333 1407333数据手册

1407333封装设计

查看详情并下载
Symbol
Footprint
3D Model
