3037423

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST2,5-QUATTROOG,菲尼克斯 双层端子, ST 2.5-QUATTRO OG系列, 单层, 橙色, 弹簧夹端接, 24A
供应商型号: BN-3037423
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 3037423

3037423概述


    产品简介

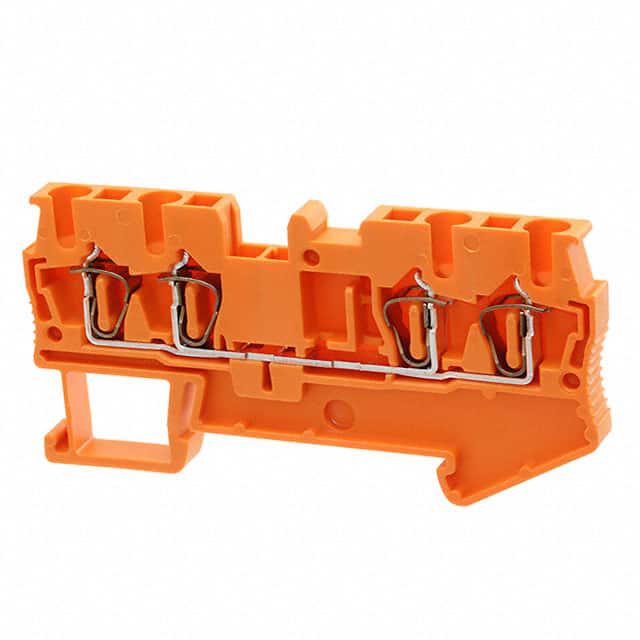

    ST 2,5-QUATTRO OG Feed-through Modular Terminal Block
    Phoenix Contact的ST 2,5-QUATTRO OG是一款高品质的穿心式多极终端块。该产品采用了弹簧夹连接技术,适用于多种电气应用场合。其主要功能是在电路布线时提供一个可靠、稳定的接点,适用于各种电压和电流等级的电路。典型应用领域包括工业自动化、楼宇自动化、交通运输以及能源管理等领域。

    技术参数


    - 连接类型: 弹簧夹连接
    - 导线截面积范围: 0.08 mm² 至 4 mm²
    - 导线尺寸范围: AWG 28 至 12
    - 宽度: 5.2 mm
    - 颜色: 橙色
    - 安装方式: DIN导轨安装(NS 35/7.5 或 NS 35/15)
    - 认证: BV, CB, CSA, CUL, DNV, GL, GOST, LR, NK, UL, VDE-PZI等

    产品特点和优势


    1. 高可靠性:采用弹簧夹连接技术,确保接点稳定可靠,减少了由于接线松动导致的故障。
    2. 多功能性:适用于不同截面积的导线,满足多种应用需求。
    3. 易安装:设计简单,易于安装和维护,符合DIN导轨标准,便于系统集成。
    4. 环保:符合RoHS和WEEE标准,对环境友好。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统的电源和信号传输。
    - 建筑物内部配电系统的分路保护。
    - 交通控制系统中的信号传输节点。
    使用建议:
    - 在安装过程中,确保导线的截面积符合产品规格,避免过大的电流导致损坏。
    - 使用适当的工具如SZF 1-0,6X3,5来操作弹簧夹连接,确保安全和效率。
    - 定期检查终端块的连接状态,确保长期稳定运行。

    兼容性和支持


    兼容性:
    - 该终端块可以与DIN导轨系统兼容,如NS 35/7.5和NS 35/15。
    - 可以配合使用多种配件,如终端盖(D-ST 2,5-QUATTRO)、标记套管(ZB 5:SO/CMS)等。
    支持:
    - Phoenix Contact提供了全面的技术支持和售后服务,包括安装指导、维修服务和客户咨询等。
    - 用户手册和技术文档可在公司网站上免费下载。

    常见问题与解决方案


    1. Q: 导线无法插入或接触不良
    - A: 确保导线截面积符合规格要求,并正确插入导线至弹簧夹内,必要时可使用专用工具进行压紧。
    2. Q: 连接后出现短路
    - A: 检查连接点是否有异物或导线是否交叉,确保每个连接点单独且正确安装。
    3. Q: 长期使用后出现松动
    - A: 定期检查并重新紧固连接点,避免长时间使用导致松动。

    总结和推荐


    ST 2,5-QUATTRO OG是市场上一款非常可靠的终端块产品,适用于多种复杂的应用环境。其稳定可靠的连接特性、丰富的认证资质和广泛的应用领域使其成为众多工程师和用户的首选。对于需要高可靠性的电力和控制系统来说,这款终端块无疑是一个值得推荐的选择。

3037423参数

参数
长*宽*高 72mm*5.2mm*5.2mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3037423厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3037423数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3037423 3037423数据手册

3037423封装设计

查看详情并下载
Symbol
Footprint
3D Model
