3042751

厂牌: PHOENIX CONTACT

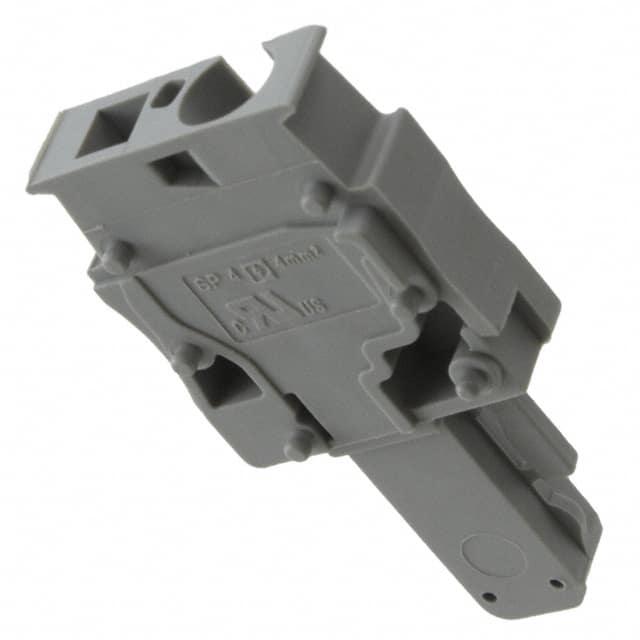

产品描述: 菲尼克斯,SP4/1-L,插拔件,菲尼克斯 接线端子插头, Terminal Plug, SP 4/ 1-L系列, 用于Din Rail
供应商型号: 651-3042751
供应商: Mouser
标准整包数: 1

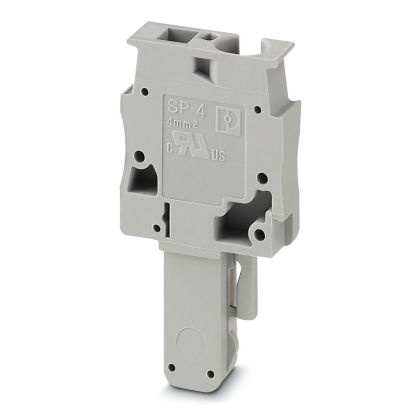

PHOENIX CONTACT 接线座- 接头/插头和插口 3042751

3042751概述


    产品简介


    本产品是Phoenix Contact公司生产的SP 4/1-L型插头,主要适用于铁路行业、机械制造和工厂工程等领域。该插头采用弹簧夹接线方式,具备额定电压800V、额定电流32A的能力,能够承受高达8kV的冲击电压,具有优良的绝缘性能。此外,该插头具备良好的阻燃特性,适用于严苛的工作环境。

    技术参数


    - 额定电压: 800 V
    - 额定电流: 32 A
    - 连接方式: 弹簧夹接线
    - 导线截面: 固体导线0.08 mm² 至 6 mm²,柔性导线0.08 mm² 至 4 mm²
    - AWG规格: 固体导线28至10,柔性导线28至10
    - 宽度: 6.2 mm
    - 长度: 21 mm
    - 高度: 41.5 mm
    - 最大负载电流: 32 A(当导线截面为6 mm²时)
    - 相对绝缘材料温度指数 (Elec., UL 746 B): 130 °C
    - 温度指数 (DIN EN 60216-1 (VDE 0304-21)): 130 °C
    - 在低温下的静态绝缘材料应用: -60 °C
    - 防火测试方法 (DIN EN 60695-11-10): V0
    - 氧指数 (DIN EN ISO 4589-2): >32 %
    - 符合标准: CSA, IEC 61984, DIN EN 45545-2

    产品特点和优势


    该插头具备以下显著特点和优势:
    1. 方便安装: 用户可以自行组装,只需通过简单的插拔操作即可完成安装。
    2. 铁路应用测试: 已通过铁路行业标准测试,确保在极端环境下的可靠性。
    3. 高阻燃性: 具备UL 94 V0阻燃等级,确保产品在火灾情况下的安全性能。
    4. 多功能适用: 适用于铁路、机械制造和工厂工程等多个行业领域,具有广泛的适用范围。

    应用案例和使用建议


    应用案例
    该插头已在多个项目中成功应用,尤其是在铁路行业,用于电力传输系统。在机械制造领域,它也广泛应用于自动化生产线中的信号传输。
    使用建议
    - 接线时需注意: 在接线过程中要确保导线截面适配,避免过载。
    - 防火设计: 由于该插头具备优秀的阻燃性能,在设计电路时应优先考虑其防火性能,特别是在轨道交通领域。
    - 定期检查: 定期对插头进行检查,以确保其可靠性和安全性。

    兼容性和支持


    该插头具备较高的兼容性,可以与多种标准规格的电缆配合使用。厂商提供了详尽的技术支持和售后服务,包括在线资源和电话技术支持。同时,该产品已获得多个国际认证,确保在全球范围内使用时符合相关标准。

    常见问题与解决方案


    - 问题: 导线接头松动
    - 解决方案: 检查导线接头是否紧固,必要时重新接线。
    - 问题: 插头接触不良
    - 解决方案: 确保插头与插座完全对接,清洁插头表面并检查是否有损坏。
    - 问题: 长时间工作后温度升高
    - 解决方案: 检查安装环境是否通风良好,必要时增加散热装置。

    总结和推荐


    综上所述,该插头具有强大的功能、广泛的应用领域及显著的优势。无论是对安装便捷性还是安全性要求较高的应用场合,该插头都是一个理想的选择。其卓越的阻燃性能和通过多项认证,使其在市场上具备较强的竞争力。因此,我们强烈推荐此产品用于各类需要高可靠性和高性能的电子设备中。

3042751参数

参数
长*宽*高 21mm*6.2mm*41.5mm
安装方式 弹簧安装,自由悬挂,螺纹安装
零件状态 在售

3042751厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3042751数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3042751 3042751数据手册

3042751封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.048 ¥ 34.2056
10+ $ 3.773 ¥ 31.8819
25+ $ 3.663 ¥ 30.3896
50+ $ 3.4668 ¥ 29.2945
100+ $ 3.186 ¥ 26.9217
250+ $ 3.024 ¥ 25.5528
库存: 393
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.2
直接购买
加入购物车
