1408968

产品分类: 光纤连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,尾缆,NBC-R4AC/1,0-93B/R4AC,Phoenix Contact PLC线 接线电缆, 1405系列
供应商型号: 2928119
供应商: element14
标准整包数: 1
PHOENIX CONTACT 光纤连接器 1408968

1408968概述

    PROFINET尾缆技术手册解析

    产品简介

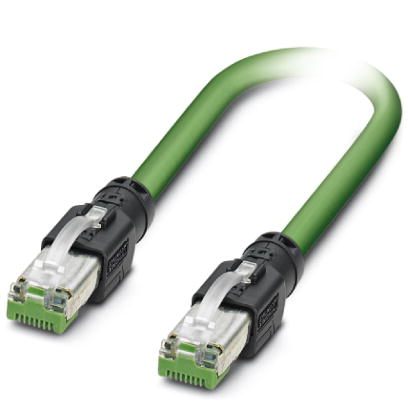

    本产品为PROFINET尾缆,型号为NBC-R4AC/1,0-93B/R4AC。主要应用于工业自动化控制系统中的PROFINET网络连接,通过提供稳定可靠的传输介质来确保工业设备的正常运行。PROFINET尾缆采用屏蔽设计,具有星绞四线组和22 AWG绞线(7芯),能够有效减少电磁干扰,保障通信质量。它适用于要求高可靠性的工业现场,特别是那些需要在极端环境下工作的场合。

    技术参数


    - 电缆长度:1米
    - 保护等级:IP20(RJ45连接器)
    - 环境温度(运行):-25°C ... 80°C(RJ45连接器)
    - 额定电压:50V
    - 额定电流(40°C):1A
    - 位数:4
    - 电涌电压类别:I
    - 污染等级:1
    - 额定电压(III/3):72V (DC)
    - 导体材料:镀锡铜绞线
    - 接触材料:CuSn
    - 接触表面材料:Ni/Au
    - 壳体材料:PA 6.6
    - 信号类型:PROFINET CAT5 (IEC 11801:2002)
    - 导线横截面:0.34 mm²
    - 导线结构:信号线 7x 0.25 mm
    - 线芯直径(包含绝缘层):大约 1.5 mm
    - 最小弯曲半径(固定式安装):60 mm
    - 最小弯曲半径(移动式安装):30 mm
    - 外护套材料:PVC
    - 波阻抗:100Ω ±15Ω (1 ... 100MHz)

    产品特点和优势


    该PROFINET尾缆具备以下几个显著特点和优势:
    - 屏蔽设计:有效减少电磁干扰,确保通信质量。
    - 高可靠性:适用于极端工作环境,耐受-25°C到80°C的工作温度范围。
    - 耐用性:插拔周期≥750次,适合频繁插拔的应用场合。
    - 标准化:符合PROFINET CAT5标准,符合IEC 11801:2002规范。
    - 认证齐全:获得UL 94 V2阻燃等级认证和EAC认证。

    应用案例和使用建议


    该产品广泛应用于工业自动化系统中,如制造生产线上的数据传输。为了保证最佳性能,建议在布线时保持电缆弯曲半径符合技术参数的要求,并避免过度拉伸或扭转电缆。此外,在接线时要确保正确的RJ45针式连接器引脚分配,以避免通信故障。

    兼容性和支持


    该产品与其他符合PROFINET标准的设备兼容,可以无缝集成到现有的PROFINET网络中。Phoenix Contact提供全面的技术支持和服务,包括详细的用户文档和在线资源,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:如何正确识别PROFINET尾缆的颜色编码?
    解答:该产品的外护套为绿色RAL 6018,线芯颜色分别为白色、黄色、蓝色和橙色,可通过颜色编码准确识别不同线芯的功能。

    - 问题:如何确保插拔周期寿命?
    解答:定期检查连接器是否有损坏或磨损,如有必要进行更换,以延长使用寿命。

    - 问题:如何正确安装和维护PROFINET尾缆?
    解答:安装时应遵循产品手册中的指导步骤,定期检查并清理连接器端口,确保长期稳定的通信效果。

    总结和推荐


    综上所述,PROFINET尾缆NBC-R4AC/1,0-93B/R4AC是一款高度可靠的工业网络连接设备,尤其适合于在恶劣环境中工作的工业自动化系统。凭借其卓越的性能、坚固的设计和广泛的适用性,这款尾缆无疑能为用户提供稳定高效的网络连接解决方案。强烈推荐在需要高可靠性的工业环境中使用此款产品。

1408968参数

参数
3.28' (1.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1408968厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1408968数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 光纤连接器 PHOENIX CONTACT 1408968 1408968数据手册

1408968封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.1077 ¥ 293.8514
10+ $ 30.6103 ¥ 256.2078
50+ $ 28.2821 ¥ 236.7208
100+ $ 26.9513 ¥ 225.5822
250+ $ 25.4526 ¥ 213.038
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 293.85
直接购买
加入购物车
