1523463

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-EC-MS-4CON-M16/0,5SCO,设备连接器板前安装,菲尼克斯 重载连接器 M12连接器, DUPLICON系列, 4触点, 公插, 面板安装, 4A, 250 V
供应商型号: 651-1523463
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1523463

1523463概述

    SACC-EC-MS-4CON-M16/0,5 SCO Flush-Type Connector 技术手册

    产品简介

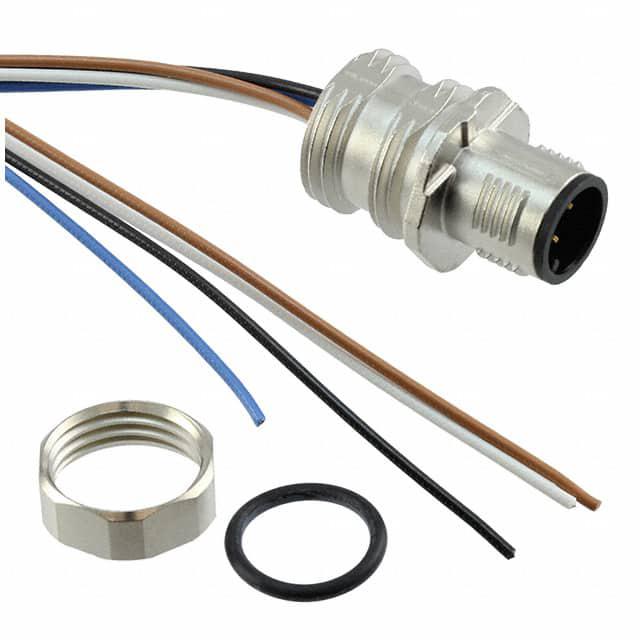

    产品类型: 这款传感器/执行器插头是一款带有M12 SPEEDCON接口的4位插座,采用A编码设计,适合前装安装,并且配有M16螺纹。该插头的特点是内部布线整齐,便于快速安装和维护。
    主要功能: 用于信号、数据和电源传输的高可靠性连接,适用于工业自动化系统和其他需要紧凑而可靠连接的应用场景。
    应用领域: 本产品广泛应用于工厂自动化、机器人技术、机械工程等领域,尤其适用于对防水防尘要求较高的环境。

    技术参数


    - 电缆长度: 0.5米
    - 额定电压: 250V
    - 额定电流: 4A(40℃时)
    - 绝缘电阻: ≥100 MΩ
    - 防护等级: IP67
    - 插入/拔出次数: >100次
    - 适用环境温度: 操作时为-40°C至85°C(固定安装),-25°C至85°C(柔性安装)

    产品特点和优势


    - 即插即用: 预组装线缆使得用户可以立即投入使用,无需额外接线。
    - 高度可定制: 支持客户定制线缆长度和装配方式,以满足特定需求。
    - 防泄漏设计: 通过屏蔽连接到外壳的可选EMC螺母提高了传输安全性。
    - 快速锁定系统: SPEEDCON 快速锁定系统大大减少了电缆安装时间。
    - 耐火材料: 使用符合UL 94 V0标准的阻燃材料确保安全。

    应用案例和使用建议


    该插头常用于机器人手臂、自动化工厂生产线以及需要频繁插拔的环境中。例如,在一个自动化的物料搬运系统中,SACC-EC-MS-4CON-M16/0,5 SCO可以用于连接伺服电机和PLC控制系统。由于其高耐用性,即使在恶劣环境下也能保持稳定性能。建议在使用时注意正确的连接和断开操作,以避免过载损坏设备。

    兼容性和支持


    本产品与同类标准M12连接器兼容,如IEC 61076-2-101标准。Phoenix Contact提供了详细的产品文档和支持服务,以帮助用户正确使用该产品并进行定期检查。

    常见问题与解决方案


    - 问题1: 插头在高温下工作是否会损坏?
    - 解决方案: 在正常操作条件下,连接器会在使用过程中升温。但不会超过规定温度范围,因此不会造成损坏。若环境温度超出标准范围,需采取额外保护措施。

    - 问题2: 如何正确安装此连接器?
    - 解决方案: 安装前确保连接器完全锁定,避免污染。请使用推荐的工具,并遵循制造商的安全指南。

    总结和推荐


    SACC-EC-MS-4CON-M16/0,5 SCO以其可靠的连接性能、易于定制和安装快速而著称,是工业自动化领域的理想选择。对于寻求高性能连接解决方案的用户来说,这是一个值得考虑的选择。强烈推荐在高要求环境中使用。

1523463参数

参数
触头端接 -
触头镀层厚度 -
类型 Circular Metric Connectors
线规 -
触头类型 -
触头镀层
触头材料 CuZn
长*宽*高 500mm(长度)
零件状态 在售
包装方式 散装

1523463厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1523463数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1523463 1523463数据手册

1523463封装设计

查看详情并下载
Symbol
Footprint
3D Model
