首页  >  产品百科  >  3214712

3214712

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , PTS 1.5/S-TWIN/1P BU系列, 蓝色, 17.5A
供应商型号: 2252919
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线板-专用 3214712

3214712概述

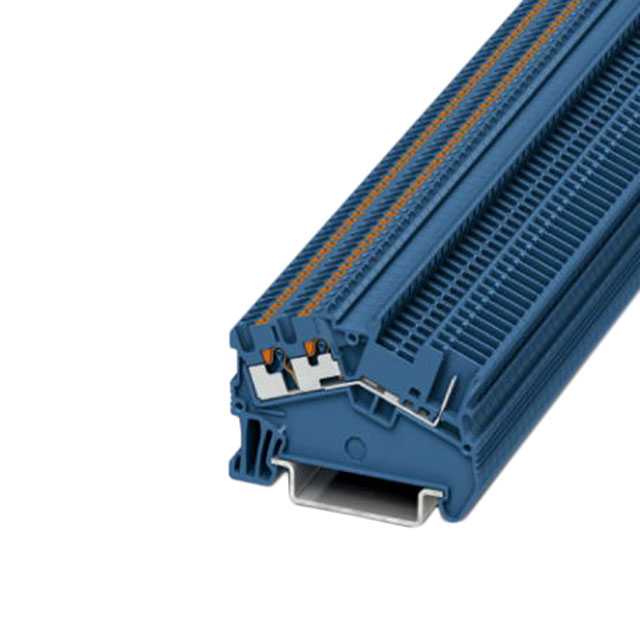

    Feed-through Terminal Block – PTS 1,5/S-TWIN/1P BU

    1. 产品简介


    产品类型:直通式端子排
    主要功能:提供稳定可靠的电连接,适用于各种电气控制箱、开关柜及其他工业设备中。
    应用领域:广泛应用于工业自动化控制系统、楼宇自动化系统、机械设备和电力分配系统等领域。

    2. 技术参数


    - 连接方式:插拔连接(Push-in / plug connection)
    - 导体截面范围:0.14 mm² - 1.5 mm² (AWG 26 - 14)
    - 宽度:3.5 mm
    - 高度:37 mm(适用于NS 35/7.5)
    - 颜色:蓝色
    - 安装类型:NS 35/7.5 或 NS 35/15
    - 批准标准:UL Recognized / cUL Recognized / GL / LR / CSA / GOST / cULus Recognized
    - 最大负载电流:17.5 A(对于1.5 mm² 导线截面)
    - 额定冲击电压:6 kV
    - 污染等级:3
    - 浪涌电压类别:III
    - 绝缘材料组:I
    - 符合标准:IEC 61984
    - 额定电流 IN:17.5 A(注意降额使用)
    - 额定电压 UN:500 V

    3. 产品特点和优势


    - 易于安装:采用插拔式连接,无需螺丝刀即可完成连接操作。
    - 安全可靠:具备高绝缘强度(UL 94 V0),确保在高电压冲击下也能正常工作。
    - 广泛应用:适合多种导体尺寸,涵盖常用范围,便于集成于不同设备。
    - 高效散热:紧凑设计有助于高效散热,提高系统可靠性。
    - 标准化认证:通过多项国际标准认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    - 应用案例:此款端子排常用于工业自动化设备中的电控柜、开关柜,尤其是需要频繁连接和断开的应用场合。
    - 使用建议:为保证长期稳定运行,建议定期检查连接是否牢固,特别是在振动环境中使用时。
    - 优化方案:使用配套的跳线(Jumper)和分接桥(Reducing bridge),可实现多个回路的灵活互联。

    5. 兼容性和支持


    - 兼容性:本产品与相同规格型号的其他Phoenix Contact端子排完全兼容。
    - 支持服务:提供详尽的用户文档和技术支持,包括安装指南、维护手册及故障排查指南。

    6. 常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方法:检查导体是否正确插入连接孔,确保没有松动;检查是否有足够的剥离长度(8 mm)。
    - 问题2:电压波动。
    - 解决方法:确认电源稳定性,并且根据规格检查所接导线的最大额定电流。
    - 问题3:端子过热。
    - 解决方法:确保安装空间足够通风散热,避免密闭环境下使用;检查是否超载使用。

    7. 总结和推荐


    综合评估:这款直通式端子排在功能上表现出色,拥有广泛的应用范围,尤其适合工业环境下的自动化控制和配电系统。
    推荐:鉴于其高性能、高可靠性以及广泛的适用性,强烈推荐在工业自动化项目中使用此款端子排。在选择同类产品时,可根据具体需求进一步比较,但总体而言,该产品是值得信赖的选择。

3214712参数

参数
长*宽*高 50.7mm*3.5mm*37mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3214712厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3214712数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3214712 3214712数据手册

3214712封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 12.7805
库存: 0
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
