1846771

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.0mm间距10p插拔式接线端子 插座头, MDSTB 2.5/10-GF系列, 400.0 v, 焊接
供应商型号: 8812637
供应商: 海外现货
标准整包数: 50

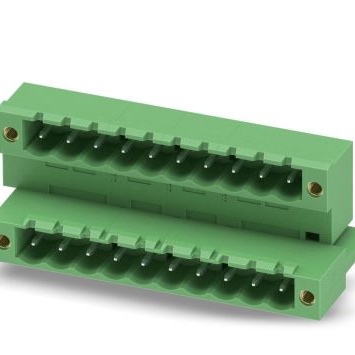

PHOENIX CONTACT 接线座- 接头/插头和插口 1846771

1846771概述

    电子元器件产品技术手册

    产品简介

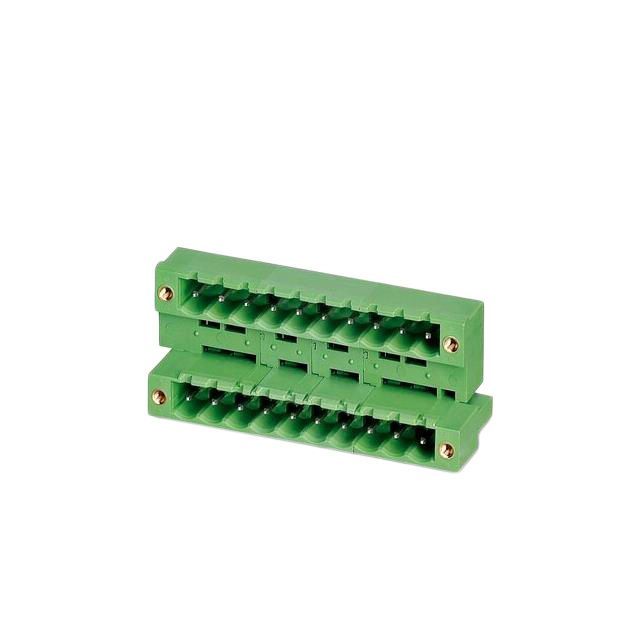

    本文档将详细介绍一款来自Phoenix Contact的电子元器件产品:基座条带(Base Strip)MDSTB 2,5/10-GF。这款产品是一种双层端子条带,主要用于印刷电路板(PCB)上的连接应用。它具有高接触密度和优良的电气特性,适用于工业自动化、控制系统和电源供应等领域的连接需求。

    技术参数


    - 额定电流:10A
    - 额定电压:320V(III/2),250V(III/3),400V(II/2)
    - 额定浪涌电压:4kV(III/3,III/2,II/2)
    - 绝缘材料:PBT,阻燃等级UL 94 V0
    - 颜色:绿色
    - 位置数:10个
    - 节距:5mm
    - 外形尺寸:
    - 长度:22.1mm
    - 节距:5.00mm
    - 宽度:45mm
    - 高度:24mm
    - 焊接引脚长度:3.2mm
    - 引脚尺寸:1x1mm
    - 孔径:1.4mm

    产品特点和优势


    - 双层结构:具备偏移层级设计,提供更好的电气隔离和接触稳定性。
    - 插拔方向:平行于PCB,便于组装和维护。
    - 高接触密度:在有限的空间内实现更多连接点,提高了整体设计的紧凑性。
    - 视图改善:提升了对较低层级的访问和观察,便于进行检查和维修。
    - 辅助弹出器:左右两侧配有附加弹出器,便于插拔操作。

    应用案例和使用建议


    MDSTB 2,5/10-GF常用于工业自动化系统、电力分配系统及通讯设备中。其高接触密度特别适合空间有限的应用场合。在使用时,需要注意以下几点:
    - 在安装过程中,确保焊接牢固,避免虚焊或冷焊。
    - 为了保证电气连接的可靠性,应在所有连接点涂覆适当的防锈剂或导电膏。
    - 对于需要频繁插拔的应用场合,考虑增加辅助弹出器以提高用户体验。

    兼容性和支持


    该产品可与MVSTB或FKCV插件组件配合使用,但与TMSTBP插件组件不兼容。制造商提供了详细的技术文档和支持服务,包括安装指南和维护手册。此外,还有专门的客户服务团队,提供及时的技术咨询和技术支持。

    常见问题与解决方案


    1. 问题:焊接引脚断裂
    - 解决方案:检查焊接工艺,确保焊接温度和时间控制得当,必要时可以使用回流焊技术。
    2. 问题:接触不良
    - 解决方案:清洁接触面,确保没有氧化物或其他杂质。如仍存在问题,可能需要更换新的端子条带。
    3. 问题:安装困难
    - 解决方案:按照安装说明进行操作,确保正确安装方向和平整放置。

    总结和推荐


    MDSTB 2,5/10-GF是一款高性能的电子元器件产品,以其高接触密度、可靠性和良好的电气性能而著称。它的多位置设计和优良的兼容性使其成为众多工业应用的理想选择。总体而言,这款产品在技术规格和实际应用表现上都表现出色,值得推荐给需要高密度连接解决方案的设计工程师和制造商。
    希望以上内容能为您提供全面的产品介绍和技术参考。如果您有任何疑问或需要进一步的技术支持,请联系制造商或专业的技术支持团队。

1846771参数

参数
长*宽*高 22.1mm*60mm*26.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1846771厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1846771数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1846771 1846771数据手册

1846771封装设计

查看详情并下载
Symbol
Footprint
3D Model
