2908581

产品分类: 面板测量仪
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯能量计, 数字, 电气仪表, EEM-EM375系列
供应商型号: Q-2908581
供应商: 期货订购
标准整包数: 1

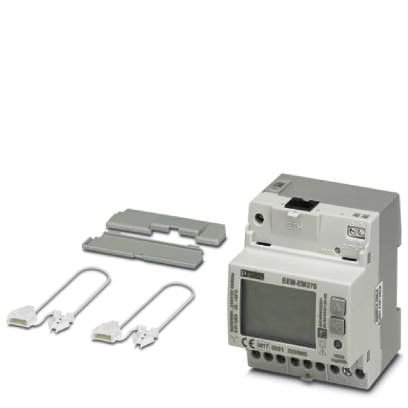

PHOENIX CONTACT 面板测量仪 2908581

2908581概述


    产品简介


    EEM-EM375三相能量表是一款专为测量交流电网中的有功功率而设计的精密仪器。其采用电流互感器进行电流测量,适用于电压等级高达500伏的电力系统。这款能量表通过S0输出和以太网接口实现数据传输,符合MID(电能表指令)要求,确保测量结果的准确性和可靠性。产品主要用于商业用途,广泛应用于能源管理系统、工业自动化、智能电网等领域。

    技术参数


    - 产品类型:能量表
    - 供电电压范围:来自测量电路供电
    - 输入电压范围:3x 184 V ... 288 V (320 V ... 500 V)
    - 输入电流范围:根据电流互感器比值可达10000:1
    - 电源功耗:3.5 VA (1 W)
    - 频率范围:45 Hz ... 65 Hz
    - 启动电流:Ist = 0.002 A
    - 最小电流:Imin = 0.01 A
    - 最大电流:Imax = 6 A
    - 瞬态电流:Itr = 0.05 A
    - 额定电流:Iref = 1 A / 5 A
    - 电流互感器比值:1 ... 10000 (最大10000/1或50000/5)
    - 电流互感器负载:1.5 mΩ
    - 实测能量精度:IEC 62053-21 Class 1
    - 无功功率精度:IEC 62053-23 Class 2
    - S0输出:
    - 最大切换电压:27 V DC
    - 最大切换电流:27 mA
    - 脉冲时间:50 ms ± 2 ms
    - 暂停时间:30 ms ± 2 ms
    - 脉冲LED:10000 imp/kWh, 100 imp/kWh, 1000 imp/kWh, 200 imp/kWh, 40 imp/kWh, 8 imp/kWh, 1 imp/kWh (对应不同的电流互感器比值)
    - 通信接口:Modbus/TCP, HTTP, NTP, DHCP, FTP, IEEE 802.3
    - 防护等级:
    - 前面板:IP51
    - 接线端子:IP20
    - 工作温度范围:-25°C ... 55°C
    - 存储/运输温度范围:-25°C ... 75°C
    - 最大相对湿度:80%

    产品特点和优势


    1. 高精度测量:具备IEC 62053-21 Class 1 和 IEC 62053-23 Class 2 精度等级,确保测量结果的高准确性。
    2. 广泛适用性:可适用于电压等级高达500伏的电网,且能在较宽的电流范围内正常工作。
    3. 多功能通信接口:提供多种通信协议(如Modbus/TCP, HTTP, NTP等),便于与各类控制系统无缝集成。
    4. 坚固耐用:具备IP51防护等级,能够适应恶劣的环境条件。
    5. 兼容性强:支持多种类型的电流互感器,可根据不同需求选择合适的型号。

    应用案例和使用建议


    应用案例:
    EEM-EM375能量表被广泛应用于智能电网项目中,用于监测和管理工业、商业和居民区的用电情况。在工业自动化领域,该能量表可用于生产线上的能耗监控,帮助企业降低运营成本,提高生产效率。
    使用建议:
    1. 正确连接电流互感器:选择适合电网电流范围的电流互感器,并按照技术手册中的接线图正确连接,以确保测量结果的准确性。
    2. 定期校准:建议每年对能量表进行一次校准,以确保其测量精度。
    3. 数据备份:利用通信接口将测量数据上传至中央管理系统,并定期备份数据,以便日后分析和维护。

    兼容性和支持


    EEM-EM375能量表与市面上常见的电流互感器和通信设备具有良好的兼容性。此外,厂商提供全面的技术支持和服务,包括安装指导、故障排查、软件升级等。客户可以通过官方网站获取详细的技术文档和支持资源。

    常见问题与解决方案


    1. Q: 能量表不显示任何数据
    - A: 检查是否已正确连接电流互感器和电压传感器。确保所有接线都牢固且正确。
    2. Q: 通讯中断
    - A: 确认网络设置正确,检查是否有其他设备占用相同IP地址。同时确认Modbus/TCP设置正确,包括站号和波特率等。
    3. Q: 测量误差较大
    - A: 检查电流互感器是否选择合适,确保没有接反。重新校准能量表,以确保其精度。

    总结和推荐


    综合评估:
    EEM-EM375能量表是一款功能强大、精度高、兼容性强的三相能量测量设备。其独特的功能使其成为智能电网、工业自动化及能源管理领域的理想选择。
    推荐:
    我们强烈推荐EEM-EM375能量表用于各种需要高精度能量计量的应用场景。无论是在商业建筑、工厂生产线还是智能电网项目中,它都能提供可靠的性能和稳定的测量结果。

2908581参数

参数
安装方式 DIN导轨安装
应用等级 工业级
包装方式 散装

2908581厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908581数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 面板测量仪 PHOENIX CONTACT 2908581 2908581数据手册
