2900123

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,圆形电缆,VIP-CAB-FLK14/FR/OE/0,14/1,0M,
供应商型号: 277-14771-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 圆形线缆 2900123

2900123概述

    VIP-CAB-FLK14/FR/OE/0,14/1,0M 圆形电缆技术手册

    产品简介

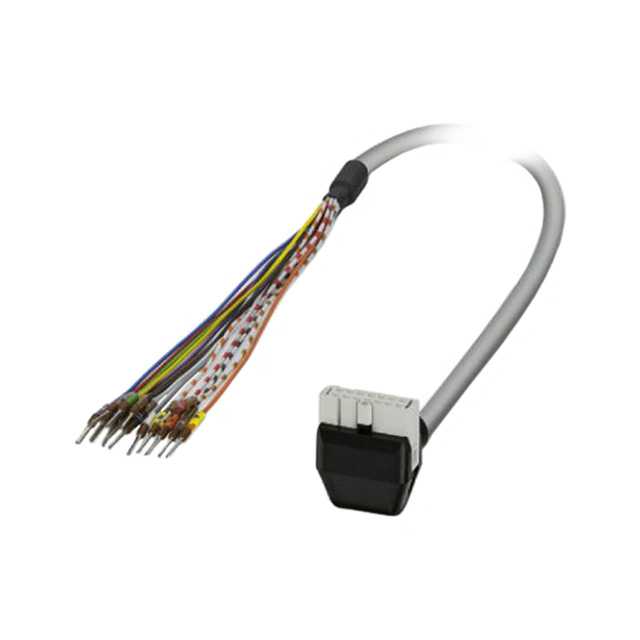

    VIP-CAB-FLK14/FR/OE/0,14/1,0M 是一款用于连接控制器级和现场级的圆形电缆组件。它由两部分组成:第一部分是单线(14针),第二部分是通过IDC/FLK插口组成的14针插座条带。此电缆长度为1米,适用于固定安装和柔性安装场景。VIP-CAB-FLK14/FR/OE/0,14/1,0M 的设计符合IEC 60603-13标准,提供单端开口设计,实现1:1直接连接,具备多种认证与标准的支持。

    技术参数


    - 环境条件
    - 运行温度:固定安装 -40°C至70°C;柔性安装 -10°C至70°C
    - 存储/运输温度:-40°C至80°C
    - 最大高度:≤ 2000 m
    - 防护等级:IP00,安装位置≥ IP54
    - 额定值
    - 最大操作电压:25 V AC,60 V DC
    - 每个通道的最大电流:50°C时为1 A,70°C时为0.6 A
    - 电缆长度:1 m
    - 其他技术数据
    - 外部电缆直径:6.4 mm ± 0.4 mm
    - 单线截面积:0.14 mm²(26 AWG)
    - 导体材料:镀锡铜
    - 绝缘电阻:≥ 20 MΩ/km (20°C)
    - 绝缘电阻:≤ 145 Ω/km (20°C)
    - 弯曲半径:固定安装55 mm,移动安装104 mm
    - 弯曲周期:5000次(半径≥15x外径)

    产品特点和优势


    VIP-CAB-FLK14/FR/OE/0,14/1,0M 的设计使其适用于广泛的工业应用。14针和16针的连接器按照IEC 60603-13标准制造,具有开放式末端,并且1:1连接的设计简化了安装过程。该产品适用于恶劣环境下的稳定运行,并通过了UL、cUL、EAC、cULus等多种认证。

    应用案例和使用建议


    VIP-CAB-FLK14/FR/OE/0,14/1,0M 在工业自动化领域中有着广泛的应用,例如PLC控制系统的接线。安装时应注意保护电缆避免过度弯曲和机械损伤,确保良好的接触效果和长期稳定运行。对于高频率应用场合,应选择更耐用的弯曲设计。

    兼容性和支持


    VIP-CAB-FLK14/FR/OE/0,14/1,0M 具备良好的兼容性,能够与其他符合IEC 60603-13标准的设备连接。制造商提供了详尽的技术文档和支持服务,确保客户能够在遇到任何技术问题时获得及时的帮助。

    常见问题与解决方案


    - 问题:如何处理过度弯曲?
    - 解决方案: 确保最小弯曲半径,遵循制造商推荐的弯曲半径要求。
    - 问题:如何测试绝缘电阻?
    - 解决方案: 使用兆欧表进行测量,在20°C条件下测量电阻值应大于等于20 MΩ/km。

    总结和推荐


    VIP-CAB-FLK14/FR/OE/0,14/1,0M 圆形电缆是一款高性能、多用途的产品,适用于各种工业自动化应用。其优异的环境适应性和可靠性使它在市场上具备很强的竞争力。推荐在需要稳定、可靠连接的环境中使用这款产品。

2900123参数

参数
3.28' (1.00m)
零件状态 停产
包装方式 散装

2900123厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900123数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 2900123 2900123数据手册

2900123封装设计

查看详情并下载
Symbol
Footprint
3D Model
