1407349

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,网络电缆,NBC-M8MS/2,0-93B/M8MS,
供应商型号: Q-1407349
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1407349

1407349概述


    产品简介

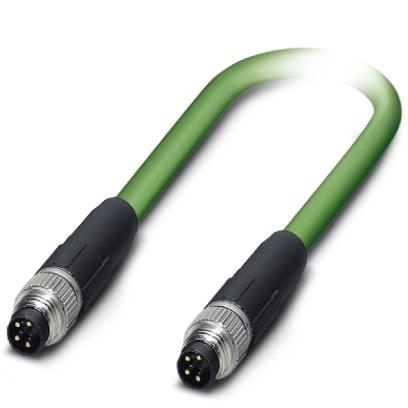

    本篇介绍的是Phoenix Contact公司生产的网络电缆NBC-M 8MS/2,0-93B/M 8MS(产品型号:1407349)。这款网络电缆主要用于工业自动化领域,支持Ethernet、PROFINET和EtherCAT等多种通信协议。其主要功能在于提供高速的数据传输能力,并具有优良的防护性能。产品适用于工业环境下的网络连接,例如工厂自动化系统、工业控制系统和智能楼宇等。

    技术参数


    以下是该网络电缆的关键技术参数:
    - 基本规格:
    - 电缆长度:2米
    - 颜色:绿色(RAL 6018)
    - 接口类型:直头M8
    - 编码方式:A
    - 电缆类型:PROFINET PVC绞线CAT5
    - 屏蔽类型:铝箔涂层,镀锡铜屏蔽网
    - 电气参数:
    - 传输速率:100 Mbps(支持Ethernet、PROFINET、EtherCAT)
    - 工作电压:30 V AC/DC
    - 最大额定电流:4 A(40°C时)
    - 环境条件:
    - 保护等级:IP65/IP67
    - 操作温度范围:-25°C到90°C
    - 物理参数:
    - 绞线结构:1x4xAWG22/7;SF/TQ
    - 导线横截面:4x0.34 mm²
    - 电缆外径:D 6.5 mm ±0.2 mm
    - 最小弯曲半径:固定安装3xD,活动安装7xD

    产品特点和优势


    - 高可靠性:提供良好的电磁兼容性(EMC),具备屏蔽功能,有效防止外界干扰。
    - 多功能性:支持多种工业通信协议,如Ethernet、PROFINET、EtherCAT,适应不同应用场景。
    - 耐环境性:防护等级高达IP65/IP67,适合各种恶劣工业环境。
    - 易用性:编码设计简单,便于快速识别与安装。

    应用案例和使用建议


    应用案例
    - 在汽车制造生产线中,利用该电缆实现机器人控制系统的高效数据传输。
    - 在智能楼宇项目中,作为高速数据传输通道,连接监控摄像头与中央控制系统。
    使用建议
    - 建议在安装过程中使用专门的扭矩工具(例如TSD 02 SAC扭矩螺丝刀),以确保接头连接稳定可靠。
    - 考虑电缆弯曲半径限制,在进行安装时避免过度弯曲电缆,以防止损伤内部导线。

    兼容性和支持


    - 该网络电缆与相同编码(A)的M8直头插头兼容。
    - Phoenix Contact提供了广泛的配件支持,包括保护盖、扭矩工具及预装电缆,方便客户在安装过程中使用。

    常见问题与解决方案


    1. 问题:安装时发现信号传输不稳定
    - 解决方案:检查电缆是否有明显的物理损坏,如弯曲半径过小导致的内部导线损伤。重新安装并确保正确连接各接口。

    2. 问题:长时间暴露于户外环境下,电缆外皮老化
    - 解决方案:选择符合UL 1581标准的电缆,具备优异的防紫外线性能,延长使用寿命。

    3. 问题:信号传输速率不满足要求
    - 解决方案:确认所使用的电缆是否满足传输协议要求(如CAT5标准),并检查连接两端的设备是否支持相应速率。

    总结和推荐


    综上所述,Phoenix Contact的网络电缆NBC-M 8MS/2,0-93B/M 8MS(1407349)是一款高性能的工业级网络电缆,具备出色的稳定性和可靠性。适用于多种工业自动化场景,无论是生产线还是智能建筑系统,均可发挥重要作用。因此,我们强烈推荐这款产品用于需要高性能数据传输的工业环境中。

1407349参数

参数
6.56' (2.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1407349厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1407349数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1407349 1407349数据手册
