3273158

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX12X2,5-NS35ARD,Phoenix Contact 分线盒, 12路, 24A , 12 AWG线规格
供应商型号: 277-15999-ND
供应商: Digi-Key
标准整包数: 1

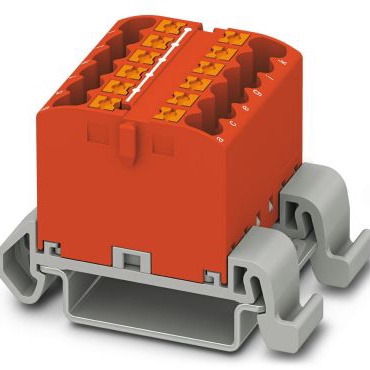

PHOENIX CONTACT 背板连接器 - 配件 3273158

3273158概述


    产品简介

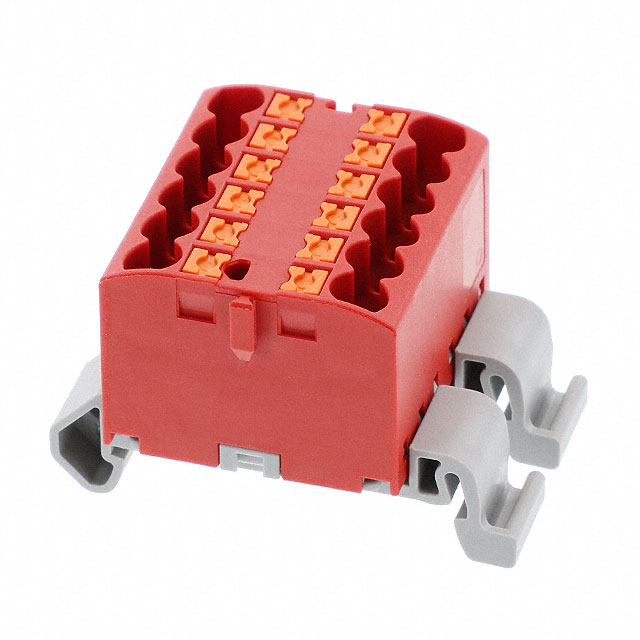

    产品名称:PTFIX 12X2.5-NS35A RD
    PTFIX 12X2.5-NS35A RD 是一款导轨式接线端子块,专为各种工业自动化和控制系统应用设计。该产品具有水平排列的设计,允许通过导体轴相互连接。它适用于多种导体截面(0.14 mm² 到 4 mm²),支持26号到12号的导线规格。此款接线端子块主要用于配电和信号传输系统中,广泛应用于工业控制、电力系统和轨道交通等领域。

    技术参数


    - 额定电压:690 V
    - 额定电流:24 A
    - 连接方式:推入式连接
    - 连接数量:12个
    - 导体截面:0.14 mm² - 4 mm²
    - 导线规格:26号 - 12号
    - 宽度:31.5 mm
    - 颜色:红色
    - 安装类型:NS 35/7.5 和 NS 35/15
    - 绝缘材料:PA,阻燃等级 UL 94 V0
    - 耐压等级:8 kV
    - 过电压类别:III 类
    - 最大功率损耗:0.77 W(基于单个接线端子)

    产品特点和优势


    - 节省时间:得益于即插即用模块设计,无需手动桥接,可节省高达80%的时间。
    - 方便连接:采用无工具的推入式直接连接技术,使导线连接更加便捷高效。
    - 清晰布线:提供11种不同颜色选择,便于识别和管理。
    - 灵活安装:支持DIN导轨安装、直接安装或粘贴安装,应用范围广。
    - 节省空间:通过横向安装设计,节省高达50%的DIN导轨空间。

    应用案例和使用建议


    应用案例:
    PTFIX 12X2.5-NS35A RD 可用于配电柜内的电源分配和信号传输,特别是在铁路车辆的电力系统中。此外,它也适用于工厂自动化和工业控制系统中。
    使用建议:
    为了确保最佳的电气性能和安全运行,在安装时请遵循相关标准和规范(如IEC 60947-7-1)。在安装过程中,应注意保持导线的正确截面和适当的连接长度,以避免不必要的损耗和故障。

    兼容性和支持


    PTFIX 12X2.5-NS35A RD 与其他标准DIN导轨接线端子块兼容,能够无缝集成到现有的电气系统中。制造商提供了详尽的技术支持和维护服务,包括产品安装指南、故障排除手册和技术咨询热线。

    常见问题与解决方案


    1. Q: 安装过程中如何防止短路?
    A: 在安装过程中,确保所有连接点都牢固且正确连接。可以使用绝缘胶带对暴露的导体部分进行包裹,以增加安全性。
    2. Q: 如何检查端子块的绝缘性能?
    A: 使用万用表测试端子块的绝缘电阻。一般情况下,该值应大于2兆欧。
    3. Q: 端子块是否支持不同的导线规格?
    A: 支持从26号到12号的导线规格,适用范围广泛。

    总结和推荐


    PTFIX 12X2.5-NS35A RD是一款高性能的导轨式接线端子块,具有诸多优势和特色功能,尤其适合在高可靠性要求的应用场合中使用。其高效便捷的安装方式、卓越的电气性能以及广泛的兼容性,使其成为工业自动化领域的理想选择。综合来看,我们强烈推荐这款产品给需要高可靠性的工业和电力系统用户。

3273158参数

参数
长*宽*高 45.7mm*31.2mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273158厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273158数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273158 3273158数据手册

3273158封装设计

查看详情并下载
Symbol
Footprint
3D Model
