1406397

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M12圆形连接器插头, SACC系列
供应商型号: 651-1406397
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 圆形连接器 1406397

1406397概述


    产品简介

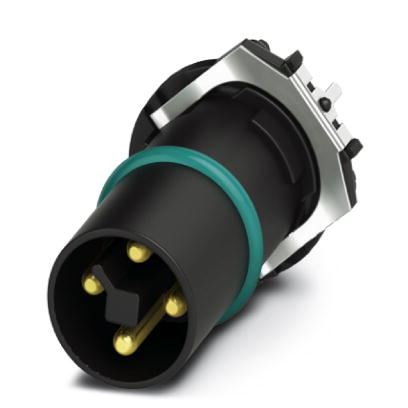

    这款产品是一款M12针式插座,专为电源应用设计。它具备四芯配置,并且通过了严格的电气和机械性能测试。其主要功能是在紧凑的空间内高效传输高功率。产品设计时充分考虑了安装便捷性,并广泛应用于自动化控制、工业设备等领域。

    技术参数


    - 环境温度:运行范围为-25°C至105°C;若无机械驱动则为-40°C至105°C。
    - 防护等级:IP67(正确插入并锁紧)。
    - 额定电流:在40°C时为12A。
    - 额定电压:63V。
    - 绝缘电阻:≥100MΩ。
    - 插/拔周期:>100次。
    - 防插错编码:T电源。
    - 标准/规范:符合M12针式插头连接器标准。
    - 连接方式:THR焊接。
    - 安装类型:PCB安装。
    - 阻燃等级:符合UL 94 V0标准。
    - 环境条件:需注意机械驱动、绞线、电缆或PCB组件可能造成的影响。
    - 认证:cUL Listed/EAC、防爆认证。

    产品特点和优势


    该产品具有以下几个显著优势:
    - 紧凑设计:适用于需要在有限空间内传输极高功率的设备。
    - 低成本安装:采用两件式插头式设备连接器设计,降低了安装成本。
    - 自动化生产友好:包装设计便于自动化取放和组装。
    - 丰富的公插件配置:提供了多种常见的引脚分配和编码选项。
    - 易于设备整合:提供螺纹安装件、压入轮廓或直接整合到前板等多种安装方式。
    - 未插接时的防护:提供垫片,以保护设备免受外部因素影响。

    应用案例和使用建议


    应用案例:该产品特别适用于工业自动化控制设备中。例如,在机器人系统、输送线控制柜等场合,这款针式插座能够提供稳定可靠的电源连接。
    使用建议:
    - 在安装过程中,确保连接器正确锁定并安装到位,否则可能无法达到规定的电气和机械参数。
    - 如果连接器没有锁定或有被污染的风险,应使用防护等级大于IP54的护盖进行密封。
    - 定期检查连接器的状态,以确保长期稳定运行。

    兼容性和支持


    该产品与Phoenix Contact的其他相关配件兼容,如各种类型的外壳螺钉连接器。厂商提供详尽的技术支持和维护服务,帮助客户解决任何安装或使用过程中的问题。

    常见问题与解决方案


    1. 问题:连接器在插拔过程中出现松动。
    - 解决方案:确保连接器已经完全锁定,并定期检查以确保其稳固。

    2. 问题:安装过程中无法正确插入。
    - 解决方案:确认连接器的引脚分配和编码是否正确,避免插错导致的损坏。
    3. 问题:环境温度超出工作范围。
    - 解决方案:根据具体环境调整使用条件,或使用额外的防护措施(如护盖)来防止超出规定的温度范围。

    总结和推荐


    综上所述,这款M12针式插座凭借其紧凑设计、低成本安装、丰富的公插件配置和简便的安装方式,成为了一款高性能的产品。尤其适用于需要在有限空间内传输高功率的应用场景。如果您正在寻找一种可靠、高效的电源连接解决方案,这款产品是一个理想的选择。因此,强烈推荐在相关项目中使用此产品。

1406397参数

参数
触头镀层 - 配接
类型 Insert,Male Pins
颜色 黑色
端接 焊盘
额定电流 12A
外壳材料 -
针脚数 4pin(Power)
长*宽*高 12.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1406397厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1406397数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1406397 1406397数据手册

1406397封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.535 ¥ 105.9208
10+ $ 11.2536 ¥ 95.0929
60+ $ 10.9512 ¥ 92.5376
120+ $ 10.2384 ¥ 86.5145
300+ $ 9.1665 ¥ 77.4569
库存: 146
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 105.92
