1805601

产品分类: 背板连接器 - 专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,印刷电路板连接器,PTS1,5/11-PH-5,0,Conn Terminal Block F 11 POS 5mm Cable Mount 10A
供应商型号: 277-14081-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 专用 1805601

1805601概述


    产品简介

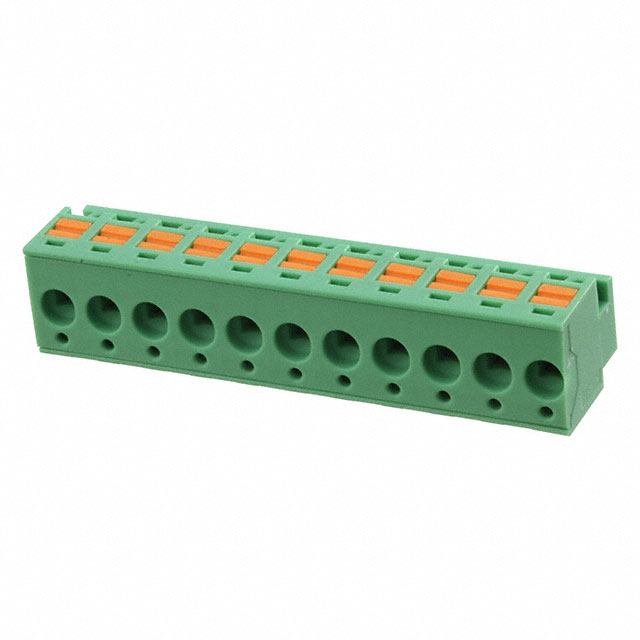

    本文档介绍的是菲尼克斯(Phoenix Contact)公司生产的印刷电路板连接器——PTS 1,5/11-PH-5,0(型号编号:1805601)。该产品主要用于连接印刷电路板,具有10A的额定电流和11个位置,提供5mm的间距。连接方式为压接弹簧连接,颜色为绿色,接触表面为镀锡。本产品的优势在于节省时间的推入式连接、长期稳定的接触、直观的操作以及便于测试的设计。

    技术参数


    以下是该连接器的技术规格和性能参数:
    - 电气参数
    - 额定电流(IN):10A
    - 额定电压(III/3):250V
    - 额定电压(III/2):400V
    - 额定电压(II/2):630V
    - 额定冲击电压(III/3):4kV
    - 额定冲击电压(III/2):4kV
    - 额定冲击电压(II/2):4kV
    - 额定截面:1.5mm²
    - 最大导线截面积(实心/绞合):2.5mm²
    - 导线截面积(绞合/带有塑料套管):最小0.25mm²,最大1.5mm²
    - AWG导线截面积(绞合/带有塑料套管):最小26,最大14
    - 物理尺寸
    - 长度(l):12.8mm
    - 宽度(w):55mm
    - 高度(h):11.7mm
    - 间距(Pitch):5mm
    - 其他参数
    - 包装单位:50件
    - 最小订购量:50件
    - GTIN:4046356680011
    - 环境合规性:符合中国RoHS标准,无有害物质超标
    - 材料阻燃等级:UL 94 V0

    产品特点和优势


    - 节省时间的推入式连接:无需工具即可快速连接。
    - 定义的接触力:确保长期稳定的接触。
    - 直观的操作:通过颜色编码的操作杠杆。
    - 易于测试:集成的测试选项方便快速验证。
    - 紧凑设计:在小巧的外形内实现最大的夹紧空间。

    应用案例和使用建议


    该连接器适用于多种电子设备和工业自动化系统中的印刷电路板连接,尤其是在需要高密度连接和可靠性的场合。例如,在工业控制系统中,它可用于电机控制、传感器接口和其他关键部件之间的连接。建议在选择合适的电缆时考虑其截面积范围,以确保良好的连接性能。同时,定期检查连接器的状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性:本产品属于PTS 1.5/..-PH系列,可与其他相应规格的产品兼容。
    - 支持:菲尼克斯提供详细的技术文档和安装指南,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - Q: 无法正确插入导线怎么办?
    - A: 确保导线的截面积在允许范围内,并正确剥离导线端部。如果还是有问题,可以尝试使用合适的剥线工具。
    - Q: 连接器接触不良如何解决?
    - A: 检查是否有灰尘或其他杂物进入连接器,使用适当的清洁工具清理。同时,确认导线插入到位,且没有过大的弯曲。

    总结和推荐


    总体而言,PTS 1,5/11-PH-5,0是一款高效可靠的印刷电路板连接器,具备许多优秀的特性和优势。适合用于高密度、高可靠性的工业自动化系统中。如果你正在寻找一款易于安装、安全耐用的连接器,这款产品将是你的理想选择。

1805601参数

参数
长*宽*高 12.8mm*55mm*11.7mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1805601厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1805601数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 专用 PHOENIX CONTACT 1805601 1805601数据手册

1805601封装设计

查看详情并下载
Symbol
Footprint
3D Model
