3051069

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 接线端子插头, QP系列, 1路, 5.2mm节距, 插入式, 快速连接端接, 24 - 16.线规, 17.5A, 500 V
供应商型号: 2127492
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 3051069

3051069概述

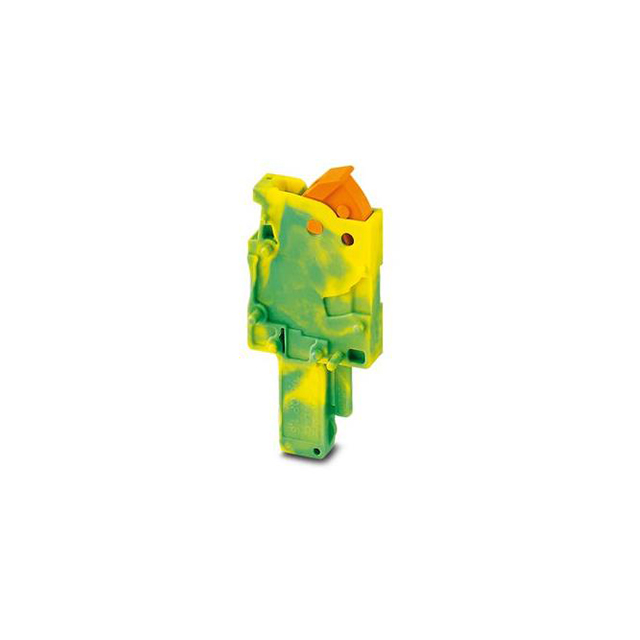

    # QT-COMBI QP 1,5/1-M GNYE 插头技术手册

    产品简介


    QT-COMBI QP 1,5/1-M GNYE 是一款专为快速连接设计的终端插头,适用于自安装的解决方案。其主要特点包括高可靠性、快速便捷的导线连接以及广泛的适用性。这款插头广泛应用于铁路运输、工业自动化及通用电气系统中,满足多种场景下的连接需求。
    产品类型:
    - 类型:终端插头
    - 主要功能:快速连接固体或绞合导线
    应用领域:
    - 铁路运输
    - 工业自动化
    - 通用电气设备

    技术参数


    以下是该插头的主要技术规格:
    | 参数 | 描述 |

    | 额定电压 | 500 V |
    | 额定电流 | 17.5 A |
    | 连接方式 | 快速连接 |
    | 位置数量 | 1 |
    | 导线横截面范围 | 固体:0.25 mm² 至 1.5 mm²
    绞合:0.25 mm² 至 1.5 mm² |
    | 绝缘材料 | PVC/PE |
    | 过电压类别 | III |
    | 温度指数 | 额定温度 125°C |
    | 颜色 | 绿黄 |
    | 阻燃等级 | UL 94 V0 |
    尺寸参数
    - 宽度:5.2 mm
    - 高度:20 mm
    - 深度:40 mm
    - 接口间距:5.2 mm

    产品特点和优势


    1. 易用性:采用快速连接方式(IDC),无需剥线即可完成连接,显著提升工作效率。
    2. 高可靠性:测试合格用于铁路应用场景,具备极高的抗振性和耐用性。
    3. 兼容性强:支持 AWG 24 至 AWG 16 的导线,适合不同规格的连接需求。
    4. 环保认证:符合欧盟 RoHS 和 REACH 规范,绿色环保无害物质。
    5. 多功能应用:适用于轨道交通、工业自动化以及一般电气连接场景。

    应用案例和使用建议


    应用场景
    - 铁路运输:用于列车内部信号控制系统的可靠连接。
    - 工业设备:连接工业控制面板内的各类传感器和执行器。
    - 通用电气设备:作为家庭和商业电气装置的连接配件。
    使用建议
    - 在安装时确保连接处完全压紧以保证良好的电接触。
    - 注意安装环境湿度不得超过 90%,防止水汽影响导电性能。
    - 如需高温环境下使用,请参考额定温度曲线调整负载电流。

    兼容性和支持


    该插头支持以下标准和认证:
    - IEC 61984
    - CSA 认证(编号:2030668)
    - cULus 认证(编号:E60425)
    - EAC 认证(编号:RU C-DE.BL08.B.00511)
    如有需要,可通过官网查询详细的证书下载链接。

    常见问题与解决方案


    1. 问题:插头插入后接触不良?
    解决方法:检查导线是否正确插入并压实;尝试重新连接。
    2. 问题:长时间暴露在高温环境中性能下降?
    解决方法:选择更高温指数的配套产品或降低工作电流以适应环境。
    3. 问题:插头无法拆卸?
    解决方法:使用专用工具缓慢拆解,避免损坏接口。

    总结和推荐


    QT-COMBI QP 1,5/1-M GNYE 插头凭借其便捷的连接方式、可靠的性能表现以及丰富的认证资质,是一款值得信赖的电子元器件产品。无论是铁路行业还是工业自动化领域,它都展现出了卓越的应用价值。对于需要高效、安全和环保连接的用户来说,此款插头是理想的选择。
    综合评价:
    - 优点:易用性强、认证齐全、高可靠性
    - 推荐指数:★★★★★
    如需更多详细信息,请访问官方网站:[https://www.phoenixcontact.com/us/products/3051069](https://www.phoenixcontact.com/us/products/3051069)

3051069参数

参数
长*宽*高 20mm*5.2mm*5.2mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3051069厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3051069数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3051069 3051069数据手册

3051069封装设计

查看详情并下载
Symbol
Footprint
3D Model
