2305596

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT

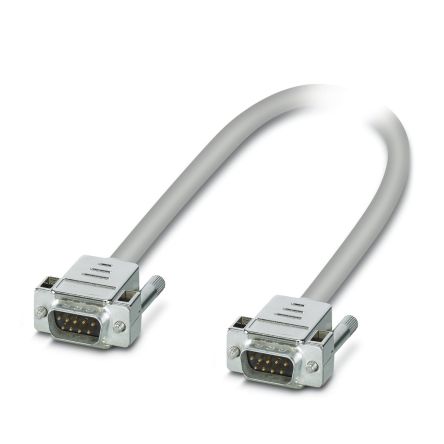

产品描述: 菲尼克斯,电缆,CABLE-D9SUB/S/S/300/KONFEK/S,Phoenix Contact 电缆, 9 针 D-sub公插转9 针 D-sub公插, 3m长
供应商型号: 2544777
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 电源线线缆 2305596

2305596概述

    高质量电子元器件产品技术手册:D-SUB电缆

    1. 产品简介


    Phoenix Contact公司推出的D-SUB电缆是一种专为控制和信号传输设计的产品,适用于易受干扰环境。通过与VARIOFACE接口模块结合使用(详见接口目录),这种电缆能够实现控制层级和现场层级之间的快速且简便连接。每条信号路径可以传输高达2 A的电流,这得益于较大的导体横截面积。该系列电缆提供了五种配置版本:单端D-SUB母接头和针脚条,双端D-SUB母接头,双端针脚条,一端为D-SUB母接头另一端开放,以及一端为针脚条另一端开放。

    2. 技术参数


    - 最大允许操作电压:25 V交流/60 V直流
    - 每条路径的最大允许电流承载能力:2 A
    - 最大导体电阻:0.09 Ω/m
    - 工作温度范围:-20°C到+50°C
    - 屏蔽层:镀锡铜编织屏蔽层,覆盖约85%
    - 插入/拔出周期:> 200次
    - 导体横截面:24 AWG/0.25 mm²
    - 尺寸:
    - 9针:外径7.5 mm,尺寸为35 mm x 31.5 mm x 15.5 mm
    - 15针:外径9 mm,尺寸为35 mm x 40 mm x 15.5 mm
    - 25针:外径10.5 mm,尺寸为38 mm x 53.5 mm x 15.5 mm
    - 37针:外径12 mm,尺寸为51 mm x 70.5 mm x 16 mm
    - 50针:外径13.5 mm,尺寸为51 mm x 68 mm x 18.5 mm

    3. 产品特点和优势


    - 高度可定制:提供多种固定长度和可变长度选项,方便不同应用场景的需求。
    - 强大的屏蔽效果:通过高覆盖率的编织屏蔽层,确保信号传输过程中减少电磁干扰的影响。
    - 稳定可靠的性能:经过短路、极性反转和开路测试,确保每根电缆都能正常工作。
    - 广泛的应用领域:适用于工业自动化、机械设备控制等多种场合。

    4. 应用案例和使用建议


    应用案例:
    这些电缆广泛应用于工业自动化系统,特别是那些需要高速信号传输且需避免电磁干扰的场合。例如,在大型机械设备控制中,这类电缆能够稳定地传输大量控制信号,保证系统的正常运行。
    使用建议:
    - 根据实际需求选择合适长度和规格的电缆,以降低安装成本并提高系统可靠性。
    - 在复杂环境中使用时,应注意保持电缆的良好屏蔽效果,避免外部干扰。
    - 定期检查电缆的连接点,确保连接牢固无误,及时更换损坏或老化电缆。

    5. 兼容性和支持


    这些D-SUB电缆可与各种标准D-SUB接口模块兼容,便于集成到现有的控制系统中。Phoenix Contact还提供详尽的技术支持文档,用户可通过访问官网下载获取。对于任何技术疑问,均可通过官方渠道获得专业解答。

    6. 常见问题与解决方案


    问题1:电缆在使用过程中发生短路故障。
    - 解决方案:首先检查所有连接点是否正确,排除错误连接的可能性。如果确认连接正确,可能是因为电缆本身存在质量问题或受损。此时应联系供应商进行进一步检测和维修。
    问题2:电缆无法正常传输信号。
    - 解决方案:检查两端接头是否接触良好,必要时重新插拔几次以确保良好的电接触。同时确认是否有其他干扰源影响信号传输,如强磁场等。如果以上措施无效,则可能是电缆内部线路存在问题,需及时更换新电缆。

    7. 总结和推荐


    总体来看,这款由Phoenix Contact生产的D-SUB电缆在设计上充分考虑到了工业应用的实际需求,具备强大的屏蔽性能和可靠的机械稳定性。无论是从产品种类还是性能方面都表现优异,适用于多种工业环境下的控制和信号传输任务。鉴于其广泛的适用性和高性价比,我们强烈推荐将其作为工业项目中的优选连接解决方案。

2305596参数

参数
9.84' (3.00m)
零件状态 在售
