2321868

产品分类: 其他线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact PLC线 电缆和连接器, 用于Yokogawa Centum CS3000R3,Yokogawa Stardom
供应商型号: 8582888
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他线缆 2321868

2321868概述

    电子元器件产品技术手册:Cable - FLK-MIL50/EZ-DR/KS/8000/YCS

    产品简介

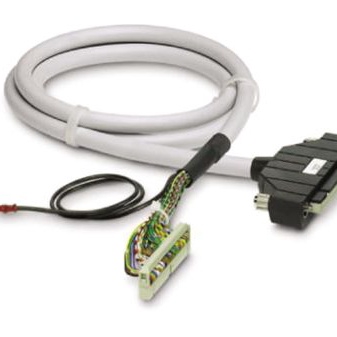

    本产品是一款高可靠性电缆,型号为Cable - FLK-MIL50/EZ-DR/KS/8000/YCS(型号编号:2321868)。该产品适用于Yokogawa Centum CS3000R3及Yokogawa Stardom控制器系统。主要功能是提供模块侧和控制器侧之间的高速数据传输,通过集成的IDC/FLK插座实现稳定连接。主要应用于工业自动化控制领域,尤其是高要求的工厂自动化、过程控制等领域。

    技术参数


    - 电气特性
    - 额定电压:30 V DC
    - 最大电流承载能力:500 mA(最高环境温度55°C)
    - 最大导体电阻:0.16 Ω/m
    - 机械特性
    - 单线截面积:0.14 mm²(AWG 26)
    - 导线构造:7根绞合铜线(镀锡)
    - 外部直径:11 mm
    - 屏蔽层:无
    - 外护套材料:PVC
    - 外护套颜色:灰色RAL 7035
    - 环境条件
    - 工作环境温度:-20°C 至 50°C
    - 存储/运输环境温度:-20°C 至 70°C
    - 火焰等级:符合IEC 60332-1标准
    - 油脂抵抗力:符合DIN VDE 0472 Part 803,测试类型B

    产品特点和优势


    1. 高电流承载能力:在最高55°C环境下,每条路径可承受最大500 mA电流,适合于工业环境中使用。
    2. 广泛的工作温度范围:工作环境温度范围广,适应性强,可以在极端条件下保持稳定运行。
    3. 可靠连接:集成IDC/FLK插座,确保连接的稳定性和持久性。
    4. 高抗油性和阻燃性:符合严格的国际标准,保证了其在恶劣环境下的长期使用。

    应用案例和使用建议


    1. 应用案例:在Yokogawa Centum CS3000R3和Yokogawa Stardom控制器系统的自动化生产线中,该电缆可以实现模块与控制器之间的稳定高速数据传输。
    2. 使用建议:
    - 在安装过程中要严格按照规定的扭矩拧紧螺丝,以保证可靠的电气连接。
    - 定期检查电缆的外部保护层是否有损坏或老化迹象,如有需要及时更换。
    - 选择适当的固定方式,避免电缆因物理因素导致损坏。

    兼容性和支持


    - 兼容性:该电缆适用于Yokogawa Centum CS3000R3和Yokogawa Stardom控制器系统,支持的I/O卡有ADV161、ADV561、NFDV161和NFDV561。
    - 支持和维护:制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和定期维护服务。

    常见问题与解决方案


    1. 问题:电缆无法正常连接。
    - 解决方案:检查连接插头是否正确安装,确保连接处没有松动;检查连接器是否完好无损,必要时更换新的连接器。
    2. 问题:传输信号不稳定。
    - 解决方案:检查线路是否有接触不良的情况,检查线路接头是否紧固;检查周围环境是否存在电磁干扰,采取屏蔽措施减少干扰。

    总结和推荐


    Cable - FLK-MIL50/EZ-DR/KS/8000/YCS在技术参数和性能方面表现出色,适用于各种工业环境。其高电流承载能力和宽泛的工作温度范围使其在复杂工业应用中具有很高的实用价值。强烈推荐用于需要高度可靠和稳定连接的应用场景。

2321868厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2321868数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他线缆 PHOENIX CONTACT 2321868 2321868数据手册
