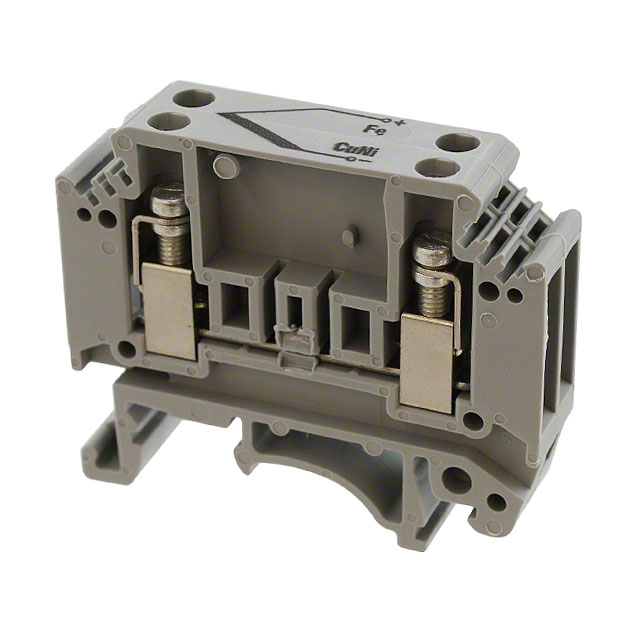

3100046

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,热磁电压接线端子,MTKD-FE/CUNI,菲尼克斯 热电电压端子块对, MTKD-FE/CUNI系列, 单层, 灰色, 螺钉端接, 1A
供应商型号: 3100046
供应商: 国内现货
标准整包数: 1

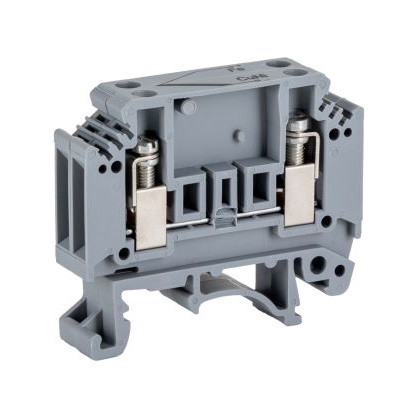

PHOENIX CONTACT 端子 - 专用端子 3100046

3100046概述

    电子元器件产品技术手册:热电偶电压接线端子对MTKD-FE/CUNI

    1. 产品简介


    MTKD-FE/CUNI是一款热电偶电压接线端子对,适用于扩展热电偶平衡导体。这种特殊接线端子对主要用于相应的测量电路中。其材料特性使得在高达200°C的温度下,它们的热特性与对应的热电偶相匹配。因此,这些接线端子特别适合于各种工业环境下的测量和控制应用。

    2. 技术参数


    - 连接方式:螺钉连接
    - 位置数量:1个
    - 截面积:0.2 mm² 至 4 mm²(12-24AWG)
    - 宽度:10.4 mm
    - 颜色:灰色
    - 安装类型:NS 35/7.5, NS 35/15, NS 32
    - 绝缘材料:PA
    - 阻燃等级:UL 94 V0
    - 最大负载电流:1 A(对于4 mm²导线截面积)
    - 额定电压:400 V
    - 最小剥线长度:7 mm
    - 紧固扭矩:0.6 Nm 至 0.8 Nm
    - 标准:符合IEC 60947-7-1 和 CUL

    3. 产品特点和优势


    MTKD-FE/CUNI接线端子对具有以下显著特点:
    - 高温稳定性:能够在高达200°C的温度环境下保持其性能,非常适合高温应用。
    - 螺钉连接可靠性:通过精确的螺钉连接设计,确保导线的牢固连接,提高系统的稳定性和可靠性。
    - 多标准认证:符合IEC 60947-7-1和CUL等国际标准,提供全球范围内的适用性。
    - UL 94 V0阻燃等级:确保在高风险环境中的安全性能。

    4. 应用案例和使用建议


    - 应用案例:这款接线端子对常用于工业自动化和过程控制设备中,特别是在需要热电偶信号传输和处理的应用场景中。
    - 使用建议:为了确保最佳性能,在安装过程中需注意紧固扭矩,避免过度紧固导致材料损伤。同时,确保正确的剥线长度,以保障良好的电气接触。

    5. 兼容性和支持


    MTKD-FE/CUNI与多种标准和设备兼容,具体兼容性可以在制造商提供的用户文档中查阅。制造商提供详尽的技术支持和服务,包括但不限于安装指导、故障排查和技术咨询。

    6. 常见问题与解决方案


    - Q: 导线紧固后出现松动怎么办?
    - A: 检查紧固扭矩是否在推荐范围内(0.6 Nm至0.8 Nm)。如超出范围,则重新拧紧。
    - Q: 如何确保接线端子对的电气性能稳定?
    - A: 定期检查连接点,确保导线正确安装且无氧化现象。必要时可以清洁连接点并重新紧固。

    7. 总结和推荐


    综上所述,MTKD-FE/CUNI是一款专为高温和高可靠性需求设计的热电偶电压接线端子对。它在多个标准下表现出色,具备优异的温度稳定性和电气性能。我们强烈推荐在工业自动化、过程控制等领域选择此产品,以满足对高可靠性和安全性要求的应用场景。

3100046参数

参数
长*宽*高 46.2mm*10.4mm*40mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3100046厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3100046数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3100046 3100046数据手册

3100046封装设计

查看详情并下载
Symbol
Footprint
3D Model
