2203340

产品分类: 机架/存储/外壳
厂牌: PHOENIX CONTACT

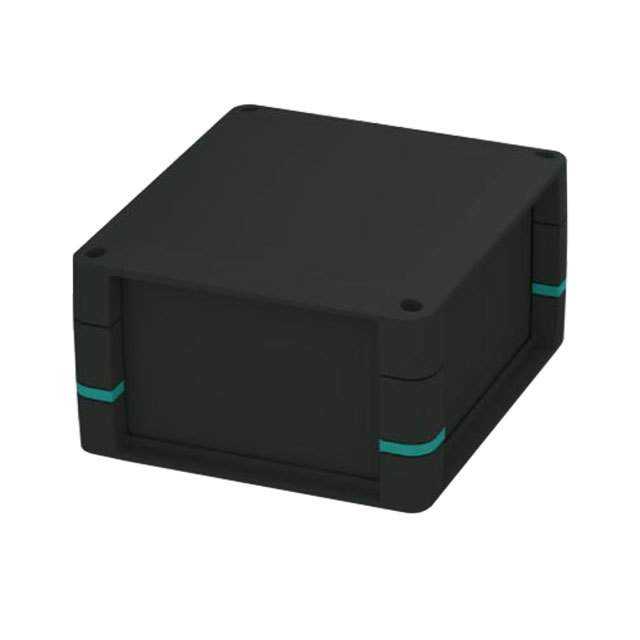

产品描述: 菲尼克斯 PCB外壳, 聚碳酸酯制, 164.8 x 114.8 x 14.3mm, 1针, IP40
供应商型号: 277-16260-ND
供应商: Digi-Key
标准整包数: 1

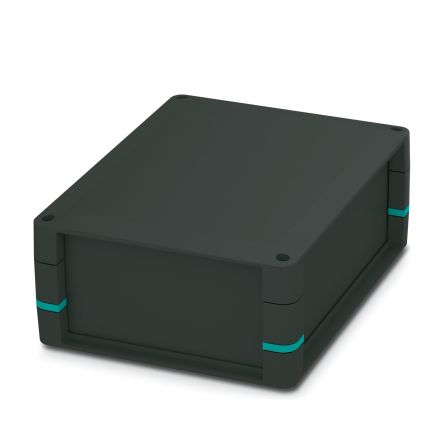

PHOENIX CONTACT 机架/存储/外壳 2203340

2203340概述


    产品简介


    UCS 系列通用电子外壳是菲尼克斯电气(PHOENIX CONTACT)推出的一系列多用途电子外壳。这些外壳由两个半壳组成,可以搭配两种不同高度的侧壁使用。外壳的尺寸和颜色选择多样,提供了广泛的定制可能性。每个外壳能够容纳多个电路板(PCB),并且支持各种类型的连接系统和操作显示组件。UCS系列外壳适用于需要高性能保护和灵活性的多种电子设备。

    技术参数


    | 参数 | 描述 |

    | 外壳设计 | 使用聚碳酸酯(PC)材料,UL 94 V0防火等级 |
    | 颜色选项 | 轻灰色(类似RAL 7035)、深黑色(类似RAL 9005)、蓝绿色(类似RAL 5018) |
    | 工作温度范围 | -40°C 至 +85°C,粘合柱固定时需在+18°C至+25°C的环境下操作 |
    | 防护等级 | 按照DIN EN 60259标准为IP40 |
    | 电气特性 | 可支持高达9W到30W的功耗 |
    | 最大装配面积 | 可容纳最大PCB尺寸为212.7mm × 203.6mm |

    产品特点和优势


    UCS外壳以其高灵活性和定制能力著称,允许客户根据自己的需求选择不同的尺寸、颜色和配置。它们具备良好的电气和机械性能,适用于广泛的工业应用。特别地,通过提供角插件和可粘接的柱子,它可以灵活安装不同形状的电路板,而不会限制用户的设计自由度。此外,UCS外壳的IP40防护等级确保了其对灰尘和小型物体的良好防护。

    应用案例和使用建议


    UCS外壳广泛应用于工业自动化、物联网、安防监控等多个领域。对于需要紧凑、高效设计的应用场景,如家庭自动化控制中心、智能传感器装置等,UCS系列外壳是理想的选择。使用过程中,确保正确使用规定的螺丝和扭矩,按照规范安装粘合柱和电路板,有助于延长产品的使用寿命并保持其最佳性能。

    兼容性和支持


    UCS外壳支持多种标准电路板形式(如ETX、ITX等),并且可通过特定的适配器进行扩展。对于复杂的安装需求,菲尼克斯提供全方位的技术支持和咨询服务,确保客户能够顺利完成安装过程。客户可以通过访问凤凰电联网站(phoenixcontact.com)下载相关的3D模型、订单列表及电路板布局模板,从而更好地利用产品。

    常见问题与解决方案


    1. 问题:如何正确安装粘合柱?
    - 解决方案: 首先确保安装面干净无尘、干燥且无油脂,然后按压粘合柱并施加60牛顿的压力持续3秒。需要按指定的模板位置放置粘合柱。
    2. 问题:UCS外壳是否支持多层堆叠安装?
    - 解决方案: 是的,通过使用UCS CS...堆栈适配器,可以实现多个UCS外壳的垂直堆叠安装。

    总结和推荐


    UCS外壳因其出色的多功能性、坚固耐用和易于定制的特性,在工业电子产品中占据了一席之地。无论是用于专业项目还是个人爱好,这款产品都是值得考虑的选择。强烈推荐给那些寻求高品质、多功能和适应性强的外壳解决方案的用户。

2203340参数

参数
长*宽*高 195mm*67mm*145mm
零件状态 在售
包装方式 散装

2203340厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2203340数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 机架/存储/外壳 PHOENIX CONTACT 2203340 2203340数据手册

2203340封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.1416 ¥ 675.8934
10+ $ 68.2094 ¥ 621.8143
50+ $ 63.0194 ¥ 574.5009
100+ $ 60.0541 ¥ 547.4679
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 675.89
