2910504

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 通用继电器 DIN导轨安装,螺纹安装 14mm*104mm*80mm
供应商型号: 2709478
供应商: 海外现货
标准整包数: 10
PHOENIX CONTACT 其他继电器 2910504

2910504概述

    #

    产品简介

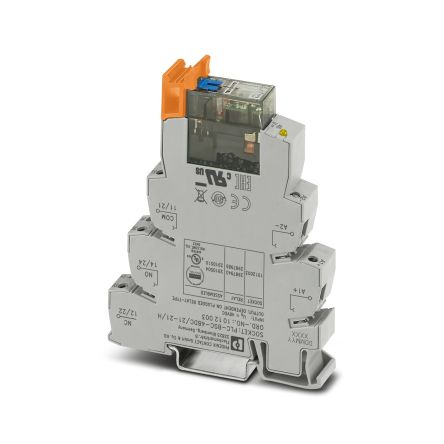

    PLC-RSC-48DC/21-21/MS 继电器模块
    PLC-RSC-48DC/21-21/MS是一款继电器模块,设计用于工业自动化领域。该模块结合了一个继电器底座和一个带有手动操作的插拔式功率接触继电器,集成状态LED指示灯和自由轮二极管。通过螺丝连接,提供2个转换触点,并包含一个桥式整流器。其主要应用于需要控制高压直流电路的场合,例如生产线中的信号传输和控制任务。

    技术参数


    输入侧
    - 额定输入电压:48 V DC
    - 输入电压范围:40.3 V DC ... 62.4 V DC(20°C)
    - 标称驱动电压:24 V DC
    - 典型输入电流:19 mA
    - 典型响应时间:6 ms
    - 典型释放时间:10 ms
    输出侧
    - 触点切换类型:2个转换触点
    - 单触点类型
    - 触点材料:AgNi
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:12 V (10 mA)
    - 限制连续电流:6 A
    - 最大冲击电流:12 A (20 ms)
    - 最小切换电流:10 mA (12 V)
    - 切换容量:
    - 1 A (24 V, DC13)
    - 1.5 A (230 V, AC15)
    保护电路
    - 整流器类型:桥式整流器
    连接方式
    - 螺丝连接
    - 剥线长度:8 mm
    - 导体横截面积:
    - 刚性导线:0.14 mm² ... 2.5 mm²
    - 柔性导线:2x 0.5 mm² ... 1.5 mm²
    - 扭矩范围:0.6 Nm ... 0.8 Nm
    尺寸与材质
    - 宽度:14 mm
    - 高度:80 mm
    - 深度:104 mm
    - 材质:灰色(RAL 7042)
    环境条件
    - 工作温度范围:-20°C ... 60°C
    - 存储/运输温度范围:-20°C ... 85°C
    - 防护等级:RT II(继电器),IP20(继电器底座),≥ IP54(安装位置)
    绝缘特性
    - 绝缘标准:安全隔离,增强绝缘
    - 额定绝缘电压:250 V AC
    - 额定浪涌电压:6 kV
    认证
    - CE认证
    - UKCA认证
    - UL认证
    - 美国/加拿大认证
    - 船舶认证
    - 腐蚀气体测试认证
    - 环境产品合规性
    - 欧盟RoHS:符合欧盟RoHS物质要求
    - 中国RoHS:环境友好使用期为50年
    - 欧盟REACH候选物质(CAS编号):六氢邻苯二甲酸酐(CAS号:n/a)、铅(CAS号:7439-92-1)

    产品特点和优势


    1. 集成多功能:模块集成了手动操作、状态LED指示灯和自由轮二极管,简化了安装过程并提高了操作便捷性。
    2. 高可靠性:机械寿命达到5x 10^6次循环,适用于频繁操作的应用场合。
    3. 宽工作电压范围:支持40.3 V DC到62.4 V DC的工作电压,适用于不同供电环境。
    4. 防护等级高:达到IP54级别的防护等级,适应严苛的工业环境。
    5. 兼容性强:通过多种认证,适用于全球多个地区和行业的应用。

    应用案例和使用建议


    应用案例
    该继电器模块广泛应用于工业自动化领域,如工厂自动化、生产线控制、机器监控等。特别是在需要处理高压直流电路的应用中表现出色。
    使用建议
    1. 确保正确的电源输入:根据应用需求选择合适的输入电压范围。
    2. 注意环境条件:安装时要确保模块处于规定的温度和湿度范围内。
    3. 定期检查:对于频繁操作的场合,建议定期检查以确保其正常工作。

    兼容性和支持


    兼容性
    - 与PLC系统的良好兼容性,可以轻松接入各种PLC系统中。
    - 可通过DIN导轨安装,便于安装和维护。
    支持
    - 凭借其制造商提供的支持和服务,用户可以获得详尽的技术文档、安装指南和维护支持。

    常见问题与解决方案


    常见问题及解决方案
    1. 输入电压不稳定
    - 解决方法:确保输入电压在规定的范围内,并使用稳压电源。
    2. 频繁跳闸
    - 解决方法:检查负载是否超过额定值,并确保适当的冷却和散热措施。
    3. 触点接触不良
    - 解决方法:定期清洁触点,确保导电表面无污染。

    总结和推荐


    综上所述,PLC-RSC-48DC/21-21/MS是一款高性能的继电器模块,其在耐用性、可靠性和灵活性方面表现出色,尤其适合于工业自动化应用。它不仅能够承受严苛的工作环境,还具备强大的兼容性和完善的售后服务。因此,我强烈推荐这款产品给需要稳定可靠继电器解决方案的用户。

2910504参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 14mm*104mm*80mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2910504厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2910504数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2910504 2910504数据手册
