1558454

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,总线电缆,SAC-4P-M12MS/10,0-990/M12FS,
供应商型号: Q-1558454
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1558454

1558454概述

    # SAC-4P-M12MS/10,0-990/M12FS - Bus System Cable 技术手册

    产品简介


    基本描述

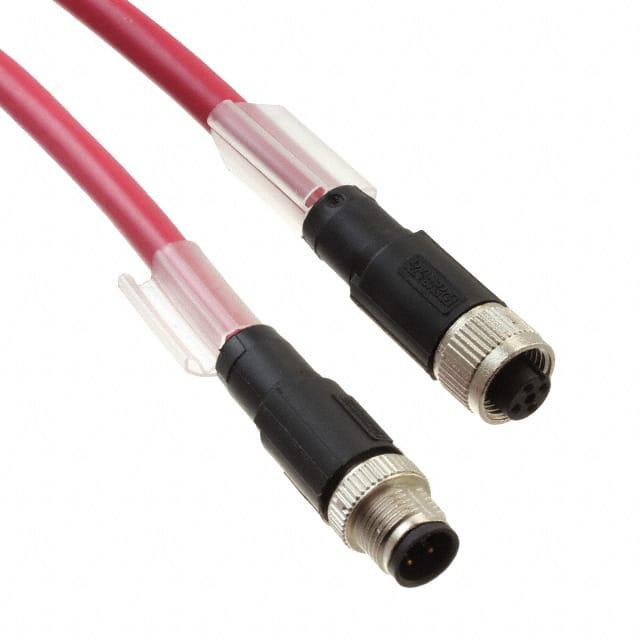

    SAC-4P-M12MS/10,0-990/M12FS 是一款预先装配好的数据电缆,适用于工业自动化领域的 CC-Link 系统。此电缆配备有 M12 直型插头和插座,具有屏蔽功能,能够确保信号传输的稳定性和抗干扰性。这种电缆广泛应用于工业传感器网络和其他控制系统中,特别适用于需要高可靠性数据传输的场合。
    主要功能
    - 支持 CC-Link 协议,传输速率为 10 Mbps。
    - 配备 M12 直型接口,编码类型为 A,提供四种不同的触点位置。
    - 具有良好的机械和电气特性,适用于各种工业环境。
    应用领域
    - 工业自动化控制系统。
    - 机器人系统和生产线监控。
    - 传感器网络连接。
    - 数据采集系统。

    技术参数


    主要技术规格
    - 型号:SAC-4P-M12MS/10,0-990/M12FS
    - 连接类型:预装电缆
    - 应用标准:标准
    - 导线结构:3x AWG20/7 + 1x AWG22/19(填料绞合线)
    - 信号类型:CC-Link,10 Mbps
    - 过电压类别:II 类
    - 污染等级:3 级
    - 绝缘电阻:≥ 100 MΩ
    - 额定电压:48 V AC / 60 V DC
    - 额定电流:4 A
    - 材料:铜镀锌 (CuZn),接触表面镀镍金 (Ni/Au)
    机械特性
    - 插入/拔出次数:≥ 100 次
    - 弯曲半径:固定安装时最小弯曲半径为 77 mm
    - 工作温度范围:固定安装 -30°C 至 60°C;柔性安装 -5°C 至 60°C
    - 防护等级:IP65 和 IP67
    - 重量:含包装 740 g,不含包装 742.3 g

    产品特点和优势


    独特功能
    - 屏蔽设计:有效防止电磁干扰,保证数据传输的稳定性。
    - 高可靠度:经过严格的机械和电气测试,能够在严苛的工业环境中长期稳定运行。
    - 多种认证:符合国际安全标准,如 RoHS、REACH 等。
    市场竞争力
    - 广泛应用:适用于多种工业自动化控制系统,如机器人、传感器网络等。
    - 高性价比:提供卓越性能的同时,保持合理的成本,适合大规模应用。

    应用案例和使用建议


    应用案例
    - 工业机器人:作为机器人的通信电缆,用于实时控制和数据传输。
    - 生产线监控:连接传感器和控制器,实现生产过程的数据采集和控制。
    - 传感器网络:在传感器网络中连接不同节点,确保数据传输的准确性和可靠性。
    使用建议
    - 环境适应性:由于其良好的防护等级(IP65/IP67),可以在潮湿、灰尘较多的环境中稳定工作。
    - 布线考虑:考虑到电缆的弯曲半径限制,建议在规划线路时预留足够的空间以避免电缆损坏。

    兼容性和支持


    兼容性
    - 与其他设备兼容:此电缆专为 CC-Link 系统设计,可与市场上大多数 CC-Link 设备兼容。
    厂商支持
    - 技术支持:Phoenix Contact 提供详尽的技术文档和用户指南,确保用户能够快速上手。
    - 售后服务:提供全面的售后服务和技术支持,确保用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:信号不稳定
    - 解决方案:检查电缆接头是否紧固,确认是否有电磁干扰源。必要时可更换更长的电缆以减少干扰。
    - 问题:接头松动
    - 解决方案:重新安装接头,确保锁紧螺母已拧紧,并检查接触面是否清洁无污物。
    - 问题:电缆破损
    - 解决方案:检查电缆外观,避免拖拽或挤压电缆。如发现破损,及时更换新的电缆。

    总结和推荐


    综合评估
    SAC-4P-M12MS/10,0-990/M12FS 是一款高性能的 CC-Link 数据电缆,具备稳定的传输性能和可靠的机械特性。其广泛的适用范围和高性价比使其成为工业自动化领域的重要组成部分。
    推荐
    鉴于其出色的性能和多样的应用场景,强烈推荐在工业自动化项目中使用这款电缆。无论是对于初学者还是经验丰富的工程师,它都是一款值得信赖的产品。

1558454参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1558454厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1558454数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1558454 1558454数据手册

1558454封装设计

查看详情并下载
Symbol
Footprint
3D Model
