1857883

产品分类: 背板连接器 - 专用
厂牌: PHOENIX CONTACT

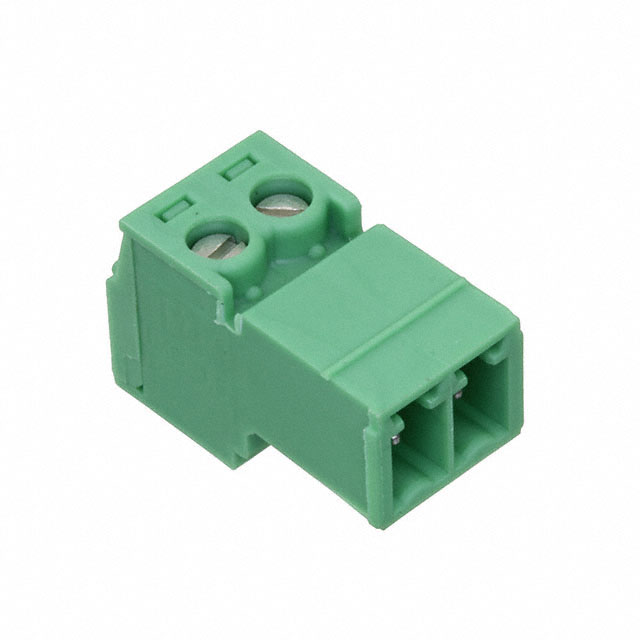

产品描述: 菲尼克斯,印刷电路板连接器,IMC1,5/2-ST-3,81,Phoenix Contact 3.81mm间距2p插拔式接线端子 反相插头, IMC 1.5/ 2-ST-3.81系列, 320 V, 螺钉拧紧, 绿色
供应商型号: PYA-1857883
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 背板连接器 - 专用 1857883

1857883概述

    IMC 1,5/ 2-ST-3,81 技术手册摘要

    1. 产品简介


    产品类型: 插件组件
    主要功能: 实现电路连接和固定
    应用领域: 工业自动化、电力系统、机械控制等领域

    2. 技术参数


    - 额定电流 (IN): 8 A
    - 额定电压 (UN): 160 V
    - 接线端间距 (Pitch): 3.81 mm
    - 位置数 (Number of positions): 2
    - 连接方式: 螺钉连接
    - 绝缘材料等级: I
    - 耐冲击电压等级: 2.5 kV
    - 最大载流能力: 8 A (适用于导线横截面积为1.5 mm²)
    - 绝缘材料: 聚酰胺 (PA)
    - 阻燃等级: UL 94 V0
    - 螺钉扭力范围: 最小0.22 Nm,最大0.25 Nm

    3. 产品特点和优势


    - 高可靠性: 经过严格的测试和认证,符合CB、CUL、GOST、UL、VDE-PZI标准。
    - 广泛的适用性: 支持多种导线规格(固体导线横截面积最小0.14 mm²,最大1.5 mm²;绞合导线横截面积最小0.14 mm²,最大1.5 mm²)。
    - 环保合规: 自2003年起符合RoHS和WEEE指令。
    - 安全防护: 具有优秀的耐冲击电压等级,可确保在恶劣环境中可靠运行。

    4. 应用案例和使用建议


    - 应用场景: 适用于工业自动化系统的电源线路连接,如电机驱动、传感器接口、控制柜布线等。
    - 使用建议: 在安装过程中确保使用适当的工具(如螺丝刀SZS 0.4x2.5),以达到规定的紧固扭矩。对于绞合导线,建议使用合适的压接套管,以确保良好的电接触和机械稳定性。

    5. 兼容性和支持


    - 兼容性: 与相关电缆夹具(如KGG-MC 1.5/2)和适配器(如CP-MSTB)兼容。
    - 支持: 厂商提供详细的技术文档和在线支持,可通过官方网址获取更多信息和下载相关资料。

    6. 常见问题与解决方案


    - 问题1: 导线无法牢固固定在插件组件上。
    解决方案: 检查导线是否正确剥皮并选择适当的导线横截面积。确保使用规定的紧固扭矩。
    - 问题2: 插件组件出现过热现象。
    解决方案: 确保导线正确插入并紧固,避免接触不良。检查周围环境温度是否过高,必要时增加散热措施。

    7. 总结和推荐


    综合评估: IMC 1,5/ 2-ST-3,81是一款高性能的插件组件,具备广泛的应用范围和卓越的安全性能。其在严苛环境下的稳定表现使其成为工业自动化领域的理想选择。
    推荐: 鉴于其出色的设计、可靠的性能和广泛的应用范围,强烈推荐使用IMC 1,5/ 2-ST-3,81插件组件,特别是在需要高度安全和稳定的工业自动化项目中。

1857883参数

参数
长*宽*高 18.45mm*8.41mm*11.1mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1857883厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1857883数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 专用 PHOENIX CONTACT 1857883 1857883数据手册

1857883封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 7.7644
库存: 110
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 388.22
