2864079概述

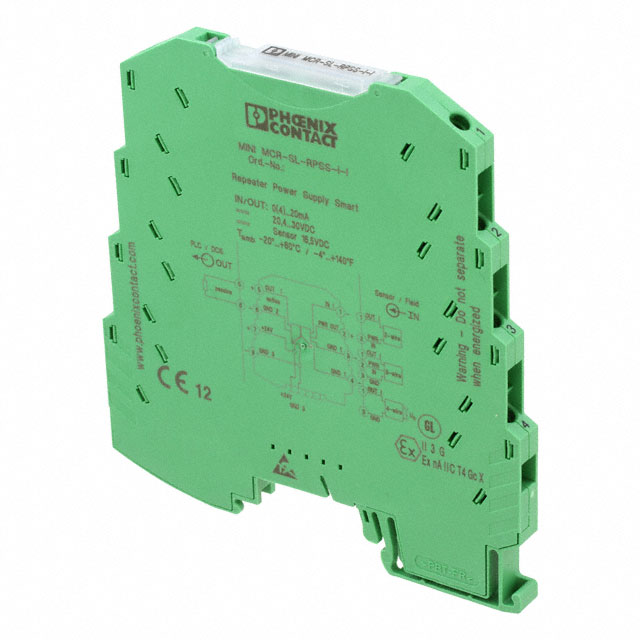

    MINI MCR-SL-RPSS-I-I 重复信号供电模块技术手册解析

    1. 产品简介


    产品类型与主要功能
    MINI MCR-SL-RPSS-I-I是一款适用于工业自动化领域的重复信号供电模块,支持通过HART协议进行双向通信。其主要功能是为位于现场的变送器提供稳定的电流信号,并同时实现输入、输出及电源三重电气隔离。该模块可以用于重复器供电模式和隔离器模式,支持4...20 mA或0...20 mA的标准模拟信号输入与输出。
    应用领域
    该产品广泛应用于工业过程控制领域,例如石化、船舶、建筑等行业。其关键用途在于为现场传感器提供精准的供电与信号传输支持,同时确保信号在复杂环境下的可靠性和抗干扰能力。

    2. 技术参数


    以下是该产品的关键技术规格与性能参数:
    | 参数类别 | 技术指标 |

    | 输入信号范围 | 4 mA 至 20 mA 或 0 mA 至 20 mA |
    | 输出信号范围 | 4 mA 至 20 mA 或 0 mA 至 20 mA |
    | 最大负载电阻 | ≤ 500 Ω(在20 mA时) |
    | 非负载电压 | 约12.5 V DC |
    | 供电电压 | 20.4 V DC 至 30 V DC |
    | 功耗 | 小于 900 mW(重复器供电模式);小于 600 mW(隔离器模式) |
    | 工作温度范围 | 操作:-20 °C 至 60 °C;存储/运输:-40 °C 至 85 °C |
    | 电气隔离等级 | 基本绝缘(符合EN 61010标准) |
    | 通信协议 | 支持HART协议 |
    | 数据速率 | 典型175 Hz(3 dB截止频率) |
    3. 产品特点与优势
    独特功能
    1. 双向HART通信:支持实时传输数字信号,实现更高效的远程诊断与监控。
    2. 三重电气隔离:输入、输出及供电均具备独立隔离,防止信号干扰与系统故障。
    3. 多样化连接方式:可选螺纹接线端子或弹簧夹接线端子,满足不同安装需求。
    市场竞争力
    - 极小尺寸设计(6.2 mm宽),适合空间有限的工业场景。
    - 良好的抗电磁干扰能力,符合EMC指令要求。
    - 高精度测量,典型传输误差≤0.1%,最大误差≤0.2%。
    4. 应用案例与使用建议
    典型应用场景
    1. 重复器供电操作:用于连接被动传感器,确保信号的稳定性与传输距离。
    2. 隔离器模式:连接主动传感器或模拟输出模块,保护后续设备免受异常信号影响。
    使用建议
    - 在选择连接方式时,优先考虑现场环境和操作便利性。例如,螺纹端子适合长期固定的场合,而弹簧夹端子便于快速更换或调整。
    - 定期检查供电电压,避免超出20.4 V至30 V范围,以延长模块使用寿命。
    - 如需与其他智能设备配合使用,建议先确认其对HART协议的支持程度。
    5. 兼容性与支持
    兼容性
    - 该模块可直接连接至各类主流DCS/PLC控制系统。
    - 与Phoenix Contact提供的其他信号转换模块(如MINI MCR-SL-V8-FLK)兼容,支持高效集成。
    技术支持
    制造商提供了详尽的安全指导和技术文档下载服务。用户可以通过官网(www.phoenixcontact.net)获取最新资料,并联系专业工程师解决复杂问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 无法正常接收HART信号 | 确认HART通信链路无损坏,并重新配置参数 |
    | 模块温度过高 | 检查供电电压是否稳定,减少外部干扰 |
    | 连接不稳定 | 检查接线端子是否紧固,排除接触不良问题 |
    7. 总结与推荐
    综合评价
    MINI MCR-SL-RPSS-I-I凭借其紧凑设计、高性能指标以及多模式灵活性,在工业自动化领域表现优异。其核心优势在于卓越的电气隔离性能与精确的信号传输能力,能够有效应对复杂工况。
    推荐意见
    对于需要高可靠性信号传输的项目,此产品是理想的选择。尤其适用于石化、船舶及能源行业,其强大的防爆性能与灵活的应用场景使其成为众多工程师的首选工具。

2864079参数

参数
长*宽*高 102.5mm*6.2mm*93.1mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2864079厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2864079数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 2864079 2864079数据手册

2864079封装设计

查看详情并下载
Symbol
Footprint
3D Model
