2302269

产品分类: 电源线线缆
厂牌: PHOENIX CONTACT

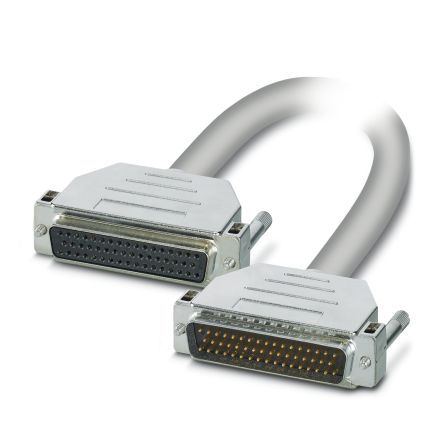

产品描述: 菲尼克斯,电缆,CABLE-D50SUB/B/S/50/KONFEK/S,Phoenix Contact 串口线, 50 针 D-sub公插转50 针 D-sub母座, 5m长
供应商型号: ET-2926586
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 电源线线缆 2302269

2302269概述


    产品简介


    本手册介绍的是PHOENIX CONTACT的预装配屏蔽D-SUB电缆。这些电缆可用于控制和信号传输场合,尤其是在存在干扰的环境中。它们与VARIOFACE接口模块(参见《接口目录》)配合使用时,能够实现控制级和现场级之间的快速简便连接。每条信号路径可传输高达2A的电流,得益于较大的导体横截面。本产品提供五种配置版本:一种一端为D-SUB母接头另一端为D-SUB针座,一种两端均为D-SUB母接头,一种两端均为D-SUB针座,一种一端为D-SUB母接头另一端为开放式线缆,以及一种一端为D-SUB针座另一端为开放式线缆。电缆可在固定长度和定制长度下订购。

    技术参数


    - 最大允许操作电压:交流25V / 直流60V
    - 每条路径的最大允许电流载流量:2A
    - 最大导体电阻:0.09Ω/m
    - 环境温度范围:-20°C 至 50°C
    - 屏蔽层:镀锡铜编织网,覆盖率为约85%
    - 插拔循环次数:>200次
    - 导体横截面积:24 AWG/0.25 mm²

    产品特点和优势


    1. 高抗干扰性:这些电缆采用了屏蔽设计,确保了在干扰环境中的稳定性。
    2. 便捷连接:采用D-SUB接头,易于安装和拆卸。
    3. 高载流能力:每条信号路径能够传输高达2A的电流。
    4. 灵活的配置选项:多种长度和配置可供选择,满足不同应用需求。
    5. 可靠性测试:出厂前经过短路、极性反转和开路测试,确保质量可靠。

    应用案例和使用建议


    - 应用案例:这些电缆常用于工业自动化领域,例如机器人控制、PLC系统及传感器网络中。
    - 使用建议:根据具体应用场景选择合适的电缆长度和配置。在安装过程中,注意确保所有接头紧固,以避免松动导致的信号干扰。

    兼容性和支持


    - 兼容性:适用于标准D-SUB接头的设备,具体型号需参考产品文档。
    - 支持:PHOENIX CONTACT提供详尽的技术支持和售后服务,确保用户能够高效使用产品。

    常见问题与解决方案


    1. 问题: 电缆在使用过程中出现断路。
    - 解决方法:检查所有连接点是否牢固,确认没有短路或极性反接情况发生。

    2. 问题: 电缆在高温环境下工作不稳定。
    - 解决方法:选择更高温度范围的电缆,确保工作环境在-20°C至50°C之间。

    总结和推荐


    综上所述,这款PHOENIX CONTACT D-SUB电缆凭借其高抗干扰性、便捷连接方式以及可靠的测试保障,在工业自动化领域中具有显著的应用价值。它不仅适合各种复杂环境下的信号传输需求,还能通过多样化的配置选项满足不同应用的个性化需求。因此,我们非常推荐这款产品给需要高性能控制和信号传输解决方案的用户。

2302269参数

参数
长*宽*高 500mm(长度)
零件状态 在售

2302269厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2302269数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电源线线缆 PHOENIX CONTACT 2302269 2302269数据手册

2302269封装设计

查看详情并下载
Symbol
Footprint
3D Model
