1067325

产品分类: 逆变器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 电源逆变器, 24V 直流输入, 600VA连续输出功率, 120V 交流输出
供应商型号: 1067325
供应商: Master
标准整包数: 1

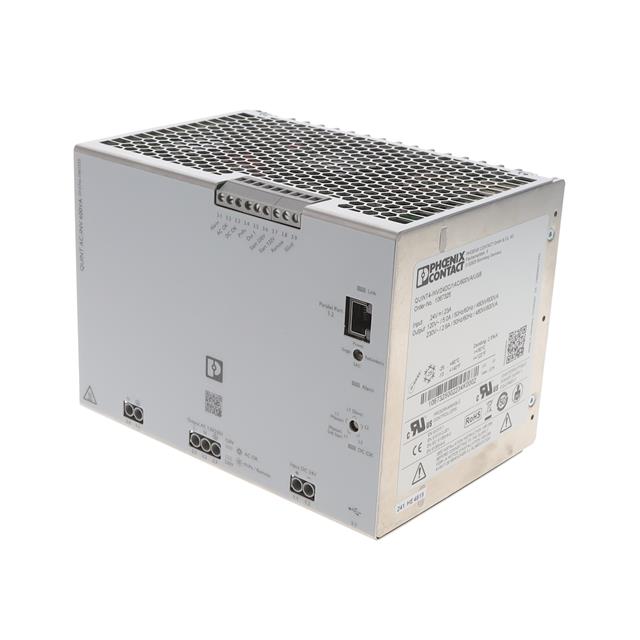

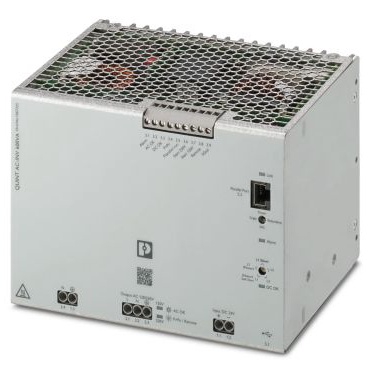

PHOENIX CONTACT 逆变器 1067325

1067325概述

    # QUINT4-INV/24DC/1AC/600VA/USB 技术手册

    产品简介


    产品类型
    QUINT4-INV/24DC/1AC/600VA/USB 是一款紧凑型直流到交流逆变器,属于PHOENIX CONTACT公司QUINT POWER系列的一部分。它能够将直流电源转换为交流电源,输出功率高达600VA。
    主要功能
    - 将24V DC输入转换为单相交流输出。
    - 输出电压稳定且提供纯正弦波曲线。
    - 适用于电压敏感负载的稳定供电。
    应用领域
    该逆变器广泛应用于工业控制、通信系统、自动化设备以及其他需要将直流电源转换为交流电源的场合。

    技术参数


    输入参数
    - 输入电压范围:24V DC(20V DC 到 30V DC)
    - 输入电流消耗:23A(典型值),最大28A
    输出参数
    - 额定输出功率:600VA(真实功率480W)
    - 输出电压:120V AC(±2%)或230V AC(±2%)
    - 额定输出电流:5A(120V AC)或2.6A(230V AC)
    - 额定输出频率:60Hz(50Hz±0.5Hz)
    - 功率因数(Cosφ):0.8
    - 纯正弦波形输出
    - 总谐波失真(THD):<3%(线性负载),<8%(非线性负载)
    效率
    - 在120V AC下的效率:>86%
    - 在230V AC下的效率:>87%
    工作环境
    - 工作温度范围:-25°C 到 60°C(>50°C时降额2.5%/K)
    - 存储温度范围:-40°C 到 85°C
    - 最大海拔高度:≤3000m
    - 相对湿度范围:≤95%
    - 冲击和振动:符合标准EN 60068-2-27和EN 60068-2-6
    安装和尺寸
    - 安装方式:DIN导轨安装
    - 尺寸:宽180mm,高130mm,深125mm

    产品特点和优势


    独特功能
    - 手动选择AC输出电压(通过信号终端),可在全球范围内使用。
    - USB接口,可用于连接到工业PC。
    - 支持并联操作,提高输出容量。
    市场竞争力
    - 紧凑设计,节省空间。
    - 高效率(>86%在120V AC下,>87%在230V AC下)。
    - 输出电压稳定,适用于电压敏感负载。

    应用案例和使用建议


    应用场景
    该逆变器广泛应用于工业控制系统、通信设备、医疗设备等需要将直流电源转换为交流电源的场合。例如,在通信基站中,该逆变器可以用于将备用电池的直流电转换为稳定的交流电,以确保通信设备的正常运行。
    使用建议
    - 选择合适的输入电源:确保输入电源在20V DC到30V DC范围内,以避免过压或欠压造成的损坏。
    - 合理规划并联操作:若需要更高的输出功率,可通过并联多台逆变器来实现。
    - 定期检查和维护:鉴于该逆变器的工作环境可能较为苛刻,建议定期进行清洁和检查,确保良好的散热和稳定运行。

    兼容性和支持


    兼容性
    - 该逆变器支持与各种工业PC和通信设备连接,可以通过USB接口进行数据传输。
    - 可与多种设备并联使用,具体取决于实际应用场景的需求。
    厂商支持
    - PHOENIX CONTACT公司提供了详尽的技术文档和支持服务,包括在线帮助、电话支持和现场技术支持。

    常见问题与解决方案


    常见问题
    1. 如何手动选择AC输出电压?
    - 答:通过信号终端进行手动选择,可根据实际需求调整输出电压。

    2. 设备出现过载怎么办?
    - 答:当检测到过载时,逆变器会自动进入保护模式,并通过相应的指示灯显示。此时应断开负载,重新启动设备。

    3. 设备过热时应该如何处理?
    - 答:当设备温度超过安全范围时,逆变器会自动降额运行,并通过相应的LED指示灯显示。应关闭设备,等待冷却后再重新启动。

    总结和推荐


    综合评估
    - QUINT4-INV/24DC/1AC/600VA/USB逆变器是一款高效、可靠的产品,具有出色的性能和广泛的适用范围。其紧凑的设计、高效率以及全球通用的AC输出电压选择使其在市场上具备显著的竞争优势。
    推荐意见
    - 强烈推荐用于需要直流到交流转换的应用场景,特别是在工业控制和通信领域。其优秀的性能和广泛的应用范围使其成为市场的理想选择。

1067325参数

参数
最小输入电压 24V(DC)
浪涌输出功率 -
AC 插座数量 -
典型输出电压 -
输出功率 480W
最大输入电压 24V(DC)
长*宽*高 125mm*180mm*130mm
包装方式 散装

1067325厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1067325数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 逆变器 PHOENIX CONTACT 1067325 1067325数据手册
