1518177

产品分类: 网络、通信线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,总线电缆,SAC-5P-MS/2,0-920SCO,Phoenix Contact 总线电缆, SAC-5P系列, 5芯, M12转M12
供应商型号: 651-1518177
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 网络、通信线缆 1518177

1518177概述

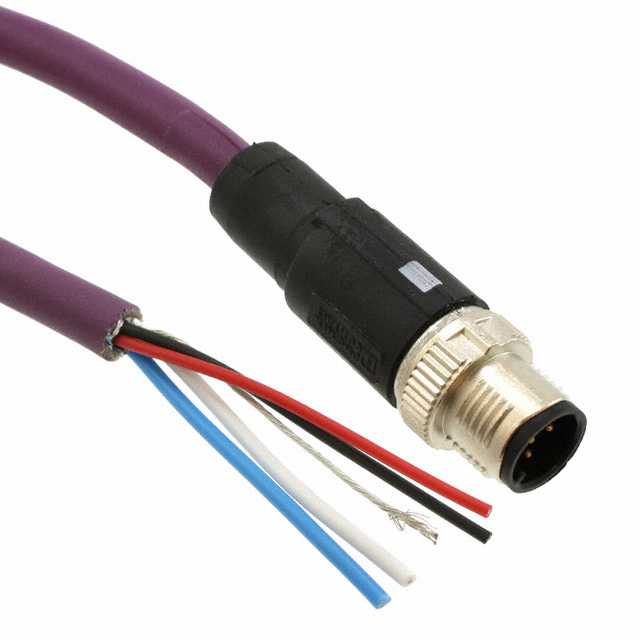

    # Phoenix Contact SAC-5P-MS/2.0-920 SCO 技术手册解析

    产品简介


    SAC-5P-MS/2.0-920 SCO 是一款专为工业自动化设计的总线系统电缆,特别适用于 CANopen® 和 DeviceNet™ 网络。这款电缆具有卓越的电气特性和耐用性,广泛应用于机器人、工厂自动化、过程控制和智能交通等领域。它的核心优势在于能够在恶劣环境下提供可靠的信号传输,同时具备出色的屏蔽性能以减少电磁干扰。
    主要特点
    - 类型: CANopen®/DeviceNet™ 总线电缆
    - 插头类型: M12 SPEEDCON 插座,A 码编码
    - 长度: 2 米(可定制其他长度)
    - 结构: PUR 外护套,无卤阻燃材料
    - 颜色: 色号 RAL 4001(紫色)

    技术参数


    以下是 SAC-5P-MS/2.0-920 SCO 的关键技术参数:
    | 参数 | 规格 |

    | 额定电流 (40°C) | 4 A |
    | 额定电压 | 48 V AC / 60 V DC |
    | 接触点数量 | 5 |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 环境温度(操作) | -25°C 至 90°C(插头/插座) |
    | IP 保护等级 | IP65/IP67 |
    | 防火等级 (UL 94) | HB |
    电缆特性
    - 导体规格: 2x AWG24/19(信号线) + 2x AWG22/19(电源线)
    - 绝缘材质: 泡沫聚乙烯(信号线)、聚乙烯(电源线)
    - 最小弯曲半径: 固定安装 5xD;柔性安装 10xD
    - 重量: 90 kg/km

    产品特点和优势


    SAC-5P-MS/2.0-920 SCO 具有以下显著特点和优势:
    1. 高性能连接器: M12 SPEEDCON 插头确保快速可靠的连接。
    2. 卓越的抗干扰能力: 屏蔽层覆盖率达到 80%,有效减少电磁干扰。
    3. 耐久性强: 材料经过严格测试,能够承受极端温度和机械应力。
    4. 环保合规: 符合 RoHS 和 Halogen-Free 标准。

    应用案例和使用建议


    应用案例
    - 工业机器人: 用于控制和数据通信。
    - 过程控制系统: 适合复杂工业环境下的高可靠性需求。
    - 交通信号灯: 支持长期稳定运行。
    使用建议
    - 在拖链应用中,建议使用较长的电缆并保持弯曲半径大于 10xD。
    - 定期检查电缆的物理状态,确保没有损伤或磨损。
    - 根据实际需求选择合适的电缆长度,避免不必要的冗余。

    兼容性和支持


    SAC-5P-MS/2.0-920 SCO 与大多数主流的 CANopen® 和 DeviceNet™ 设备兼容。Phoenix Contact 提供全面的技术支持和服务,包括产品咨询、安装指导和售后维护。

    常见问题与解决方案


    1. 问题: 电缆信号传输不稳定。
    - 解决方案: 检查屏蔽层是否完好,必要时重新压接插头。
    2. 问题: 电缆表面出现裂纹。
    - 解决方案: 替换受损电缆,并确认安装环境是否符合要求。
    3. 问题: 插头接触不良。
    - 解决方案: 确保扭矩设置正确(0.4 Nm),重新连接插头。

    总结和推荐


    SAC-5P-MS/2.0-920 SCO 是一款高性能的工业级总线系统电缆,以其出色的稳定性和可靠性成为众多工业应用的理想选择。它不仅满足严格的行业标准,还提供了灵活的配置选项和强大的技术支持。如果您需要在严苛环境中实现可靠的数据传输,我们强烈推荐使用此产品。
    通过以上详细解析,可以看出 SAC-5P-MS/2.0-920 SCO 是一款值得信赖的工业电缆解决方案。无论是从性能还是适用范围来看,它都展现了卓越的产品品质和市场竞争力。

1518177参数

参数
6.56'(2.00m)
零件状态 在售

1518177厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1518177数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络、通信线缆 PHOENIX CONTACT 1518177 1518177数据手册

1518177封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.709 ¥ 420.0411
5+ $ 47.1744 ¥ 398.6237
10+ $ 45.5004 ¥ 384.4784
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 420.04
