1779453

厂牌: PHOENIX CONTACT

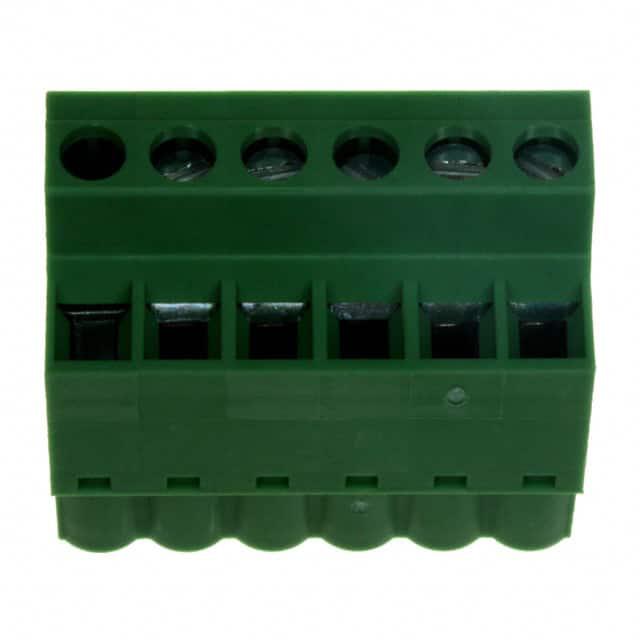

产品描述: 菲尼克斯,FRONT-MSTB2,5/6-ST,PCB插拔式连接器,Phoenix Contact 5mm间距6p插拔式接线端子 插头, FRONT-MSTB 2.5/ 6-ST系列, 630 V, 螺钉拧紧, 绿色
供应商型号: 651-1779453
供应商: Mouser
标准整包数: 1

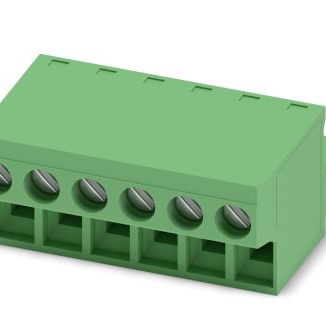

PHOENIX CONTACT 接线座- 接头/插头和插口 1779453

1779453概述

    # FRONT-MSTB 2,5/ 6-ST 技术手册

    产品简介


    FRONT-MSTB 2,5/ 6-ST 是一款由 PHOENIX CONTACT Deutschland GmbH 生产的插接组件,主要用于电子电路中的连接和配电。它具备10个位置的版本,每个位置可容纳最大2.5平方毫米的导线截面。该产品适用于各种工业和商业应用场景,如自动化控制、电力分配和信号传输等。

    技术参数


    - 型号: FRONT-MSTB 2,5/ 6-ST
    - 额定电流: 12 A
    - 额定电压: 250 V
    - 接线方式: 螺丝端子
    - 导体截面积: 固体导体 0.34 mm² - 2.5 mm²,绞合导体 0.2 mm² - 2.5 mm²
    - 接口间距(Pitch): 5 mm
    - 颜色: 绿色
    - 螺丝扭矩: 最小0.5 Nm,最大0.6 Nm
    - 绝缘材料等级: I 级
    - 峰值电压(III/3): 4 kV
    - 峰值电压(III/2): 4 kV
    - 峰值电压(II/2): 4 kV
    - 额定电压(III/2): 320 V
    - 额定电压(II/2): 630 V
    - 认证证书: CB, CSA, CUL, GOST, UL, VDE-PZI
    - 包装规格: 每包50件,净重0.0179公斤
    - 海关编码: 85366990

    产品特点和优势


    - 高可靠性: 绝缘材料符合PA标准,通过V0级阻燃测试。
    - 易于安装: 可通过螺丝端子轻松连接导线,且支持多种导线截面积。
    - 广泛适用性: 支持不同规格的导线,可以应用于多种场合。
    - 环保认证: WEEE/RoHS合规,符合国际环保标准。

    应用案例和使用建议


    应用案例
    - 工业自动化: 用于机械设备中的电力和信号连接。
    - 电力系统: 在配电盘中连接不同的电缆。
    - 信号传输: 用于数据采集系统的信号传输线路。
    使用建议
    - 在安装前确保螺丝扭矩在0.5 Nm至0.6 Nm之间,以保证连接稳定可靠。
    - 选择合适的导线截面积和导线类型,以满足实际应用场景的需求。
    - 使用专用工具进行安装,如PHOENIX CONTACT提供的螺丝刀,可以提高安装效率和安全性。

    兼容性和支持


    该产品具有较强的兼容性,可以与其他标准螺丝端子连接器配合使用。PHOENIX CONTACT 提供详尽的技术支持和售后服务,用户可以通过电话或官方网站获得帮助。

    常见问题与解决方案


    1. 问题: 插头连接不稳定。
    - 解决方案: 检查螺丝扭矩是否在推荐范围内,必要时重新拧紧螺丝。
    2. 问题: 导线断裂。
    - 解决方案: 确保选用合适尺寸的导线,并使用正确的剥线长度。
    3. 问题: 插头不易拔出。
    - 解决方案: 使用专用的卸载辅助工具,避免直接硬拉损坏连接器。

    总结和推荐


    综上所述,FRONT-MSTB 2,5/ 6-ST 是一款高可靠性和易操作的插接组件,适用于多种工业和商业应用场景。它的环保认证、广泛的适用性和出色的电气性能使其在市场上具有很高的竞争力。因此,强烈推荐使用该产品来满足各种连接需求。

1779453参数

参数
长*宽*高 27.2mm*30mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1779453厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1779453数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1779453 1779453数据手册

1779453封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.8475 ¥ 142.3614
10+ $ 15.5196 ¥ 131.1406
25+ $ 14.9796 ¥ 126.5776
50+ $ 14.5044 ¥ 122.5622
100+ $ 12.978 ¥ 109.6641
250+ $ 12.7365 ¥ 107.6234
500+ $ 12.4215 ¥ 104.9617
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 142.36
