0710060

产品分类: 接线板-面板安装
厂牌: PHOENIX CONTACT
产品描述: Conn Shrouded Header HDR 6 POS 5mm Solder Lug ST Wall Mount
供应商型号: JY-0710060
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线板-面板安装 0710060

0710060概述

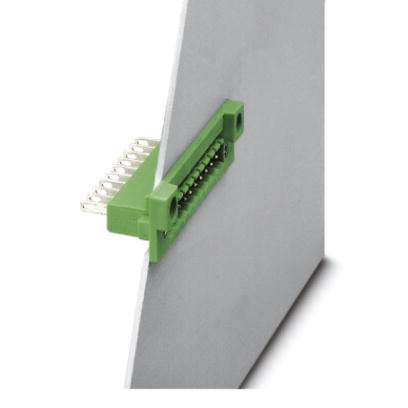

    # 技术手册:DFK-MSTB 2,5/6-GF印刷电路板连接器

    产品简介


    DFK-MSTB 2,5/6-GF是一款印刷电路板连接器,广泛应用于各种电气和自动化设备中。它采用了穿墙式设计,能够方便地将电缆连接固定于设备内部,从而提供更灵活的设计方案。这款连接器具有多种接线方式,包括焊接和滑套连接,使得用户可以根据具体需求进行选择。此外,它还提供了丰富的配置选项,适用于广泛的工业应用。

    技术参数


    以下是DFK-MSTB 2,5/6-GF的主要技术参数:
    | 参数类别 | 详细信息 |

    | 标称工作电流 | 12 A |
    | 额定电压 (III/2) | 320 V |
    | 位数 | 6 |
    | 针距 | 5 mm |
    | 接线方式 | 焊接/滑套连接 |
    | 颜色 | 绿色 |
    | 触点表面 | 锡 |
    | 尺寸 | 长度 17.5 mm,宽度 40 mm,高度 38.3 mm |
    绝缘材料
    - 绝缘材料等级:PA
    - 阻燃等级:UL 94 V2
    连接数据
    - 刚性导线最小横截面:0.2 mm²
    - 刚性导线最大横截面:2.5 mm²
    - 柔性导线最小横截面:0.2 mm²
    - 柔性导线最大横截面:2.5 mm²
    - 最小导线横截面AWG:24
    - 最大导线横截面AWG:12
    - 滑插式连接尺寸:2.8 x 0.8 mm
    认证
    - EN-VDE 认证
    - CSA 认证
    - UL 94 V2 认证
    - IECEE CB Scheme 认证
    - cULus Recognized 认证
    - EAC 认证

    产品特点和优势


    DFK-MSTB 2,5/6-GF具有以下几个显著特点和优势:
    1. 灵活性:该连接器提供了多种接线方式(焊接和滑套连接),使得设计更加灵活。
    2. 高机械稳定性:通过螺栓法兰结构保证了高机械稳定性。
    3. 高安全性:满足各种国际标准,确保安全可靠的连接。
    4. 便捷安装:直接安装方式简化了安装过程,节省时间和成本。

    应用案例和使用建议


    DFK-MSTB 2,5/6-GF常被用于各类电气设备、控制系统以及工业自动化系统中。为了更好地利用这一产品,建议在安装时注意以下几点:
    1. 正确选择导线横截面:根据设备的具体需求选择合适的导线,确保连接的安全性和可靠性。
    2. 安装位置:选择合适的位置进行安装,确保连接器不会受到物理损坏。
    3. 定期检查:定期对连接器进行检查,确保其处于良好状态。

    兼容性和支持


    DFK-MSTB 2,5/6-GF与其他同类产品具有良好的兼容性,能够方便地集成到现有的系统中。厂商提供了全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 连接松动
    - 解决方法:检查并重新紧固所有连接件。
    2. 接触不良
    - 解决方法:检查导线是否正确插入,确保连接牢固。
    3. 过热
    - 解决方法:确认导线横截面是否匹配,检查连接是否牢固。

    总结和推荐


    DFK-MSTB 2,5/6-GF印刷电路板连接器是一款高性能的产品,具备多样的接线方式、卓越的安全性和易于安装的特点。其在工业自动化和电气控制领域的应用广泛,为设计师提供了极大的便利。如果您正在寻找一款可靠且灵活的连接器,DFK-MSTB 2,5/6-GF无疑是您的理想选择。
    我们强烈推荐使用DFK-MSTB 2,5/6-GF,相信它将会为您的项目带来显著的价值和效果。

0710060参数

参数
长*宽*高 17.5mm*50mm*38.3mm
安装方式 法兰安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

0710060厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0710060数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-面板安装 PHOENIX CONTACT 0710060 0710060数据手册

0710060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.1282
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.12
直接购买
加入购物车
