2702331

产品分类: 网络控制器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,IndustrialEthernetSwitch,FLSWITCH2206-2FXSM,以太网交换机, 6个RJ45 端口, 10/100Mbit/s
供应商型号: 2702331-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 网络控制器 2702331

2702331概述


    产品简介

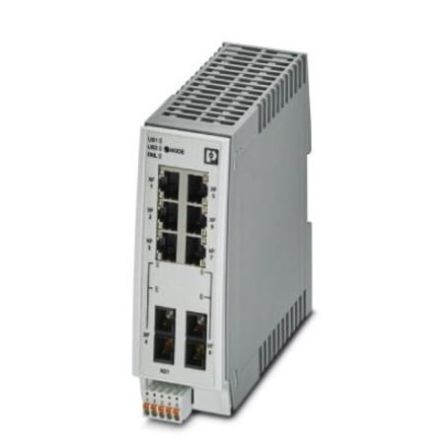

    FL SWITCH 2206-2FX SM 是一款工业以太网交换机,专为严苛的工业环境设计。它具备六个RJ45端口(每个支持10/100 Mbps),两个单模光纤端口(每个支持100 Mbps)。这款交换机主要用于PROFINET和EtherNet/IP™网络,具备出色的可靠性、可管理性和扩展能力。它的主要功能是提供高速的数据传输和可靠的数据交换,广泛应用于工厂自动化、交通运输、能源管理等领域。

    技术参数


    - 接口类型:6个RJ45端口,2个SC单模光纤端口
    - 传输速度:RJ45端口支持10/100 Mbps,光纤端口支持100 Mbps
    - 传输距离:RJ45端口最大100米,光纤端口可达32000至36000米
    - 供电方式:冗余24V DC
    - 尺寸:宽度45mm,高度130mm,深度115mm
    - 防护等级:IP20
    - 温度范围:运行环境温度-40°C至+70°C,存储/运输环境温度-40°C至+85°C
    - 湿度范围:运行环境湿度10%至95%,存储/运输环境湿度10%至95%
    - 空气压力范围:运行环境79 kPa至108 kPa(海拔不超过2000米)
    - 重量:净重260克
    - 安装方式:DIN导轨安装

    产品特点和优势


    - 适合多种网络协议:支持PROFINET和EtherNet/IP™,适用于多种工业网络环境。
    - 易于配置和管理:配有FL NETWORK MANAGER软件,简化启动和调试过程。
    - 冗余设计:支持冗余电源输入,提高系统的可靠性和稳定性。
    - 广泛的管理功能:提供Web管理和SNMP管理,通过命令行接口进行远程管理。
    - 灵活的网络拓扑结构:支持各种网络结构,包括线性、星形和树形结构。
    - 宽温范围:工作温度范围广,适应极端环境条件。
    - 高防护等级:符合IP20标准,适用于室内环境。

    应用案例和使用建议


    应用案例:在某自动化生产线中,FL SWITCH 2206-2FX SM用于连接多个PLC和其他智能设备。由于采用了单模光纤接口,系统能够实现远距离的数据传输,同时满足严格的EMC要求,确保了数据的稳定性和可靠性。
    使用建议:
    - 在选择合适的光纤类型时,需要根据实际传输距离来确定,例如长距离传输可以选用低损耗的光纤。
    - 确保交换机的工作环境温度保持在指定范围内,避免因高温或低温导致的性能下降。
    - 配合使用FL NETWORK MANAGER软件,可以快速完成初始设置并监控网络状态,提高工作效率。

    兼容性和支持


    - 兼容性:支持多种工业通信协议,如PROFINET、EtherNet/IP™、RSTP等,与其他标准的工业设备和控制系统具有良好的兼容性。
    - 支持和服务:制造商提供全面的技术支持和维护服务,可通过电话或现场服务解决用户的问题,用户也可以访问制造商网站获取更多技术支持文档。

    常见问题与解决方案


    - Q: 如何解决连接不稳定的问题?
    - A: 检查网络电缆的连接状态,确认两端接头是否插好;检查是否有信号干扰;尝试更换电缆,确保电缆的质量符合标准。
    - Q: 如何配置DHCP服务器?
    - A: 通过Web界面或命令行接口进入交换机管理界面,找到DHCP服务器设置选项,启用DHCP服务器功能,并配置相应的参数。
    - Q: 交换机发生故障时如何排查?
    - A: 首先检查电源输入是否正常;其次查看LED指示灯的状态,通过状态代码判断可能的问题;最后参考用户手册进行详细的故障排查。

    总结和推荐


    FL SWITCH 2206-2FX SM 是一款高性能的工业以太网交换机,具备广泛的兼容性、丰富的管理功能和强大的扩展能力。它适用于各种严苛的工业环境,特别适合在自动化生产线、轨道交通等领域中使用。如果你正在寻找一款可靠的工业以太网交换机,FL SWITCH 2206-2FX SM 将是一个不错的选择。

2702331参数

参数
工作电压 24V
接口 Ethernet
灵敏度 -
频段 -
工作电流 235mA
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2702331厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702331数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 网络控制器 PHOENIX CONTACT 2702331 2702331数据手册

2702331封装设计

查看详情并下载
Symbol
Footprint
3D Model
