2700838

产品分类: 其他工具
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: Q-2700838
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 其他工具 2700838

2700838概述

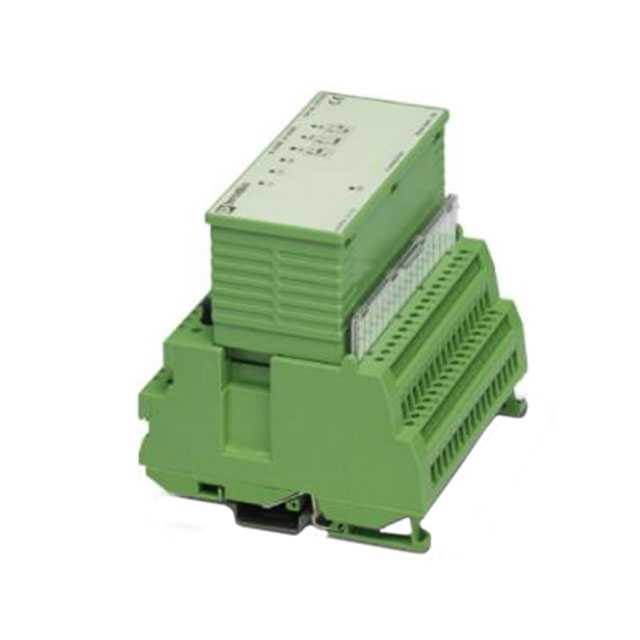

    # PHOENIX CONTACT IB ST 24 AI 4/EF 模拟输入模块技术手册

    1. 产品简介


    产品类型与主要功能
    PHOENIX CONTACT 的 IB ST 24 AI 4/EF 是一款 INTERBUS-ST 系列的模拟输入模块,提供四路独立的模拟信号输入通道。该模块能够处理电压范围为 0 至 10V、±10V 和电流范围为 0 至 20mA、4 至 20mA 的信号,适用于工业自动化领域的高精度数据采集任务。
    应用领域
    IB ST 24 AI 4/EF 广泛应用于需要高精度数据采集的场合,例如工业控制、过程监控、能源管理等领域。其高可靠性和多信号接口能力使其成为复杂工业环境的理想选择。

    2. 技术参数


    | 参数类别 | 技术规格 |

    | 输入通道数 | 4 路独立差分输入 |
    | 输入信号类型 | 电压(0V 至 10V、±10V)或电流(0mA 至 20mA、4mA 至 20mA) |
    | 模数转换时间 | 每通道最大 10µs |
    | 分辨率 | 12 位 |
    | 过程数据更新时间 | 单通道:最大 750µs;所有通道:最大 3ms |
    | 工作温度范围 | -25°C 至 55°C |
    | 储存温度范围 | -25°C 至 70°C |
    | 防护等级 | IP20 |
    | 模块尺寸 | 宽 118mm,高 116mm,深 117mm |
    | 总体功耗 | 类型 Ib=0 mA:约 1.6W;Ib=100 mA:约 3.4W |
    3. 产品特点与优势
    - 多功能输入接口:支持多种输入信号类型(电压和电流),适应性强。
    - 宽温度范围:能够在恶劣工业环境中稳定运行。
    - 高精度采集:12 位分辨率及高速 A/D 转换确保高精度测量。
    - 高可靠设计:具备过载保护、瞬态保护及电源极性反接保护。
    - 简单配置:通过 DIP 开关轻松设置模块功能。
    4. 应用案例与使用建议
    典型应用场景
    1. 工厂自动化系统:用于监测生产设备的温度、压力和流量。
    2. 过程控制系统:采集传感器信号以优化生产流程。
    使用建议
    - 在连接传感器时,务必使用屏蔽线缆并正确接地。
    - 若使用被动传感器,需注意供电电压是否满足模块要求(15V)。
    - 根据具体需求调整 DIP 开关设置以实现所需功能。

    5. 兼容性和支持


    IB ST 24 AI 4/EF 与 PHOENIX CONTACT 的其他 INTERBUS-ST 系列产品完全兼容。制造商提供了详尽的技术文档和支持服务,确保用户可以轻松完成安装和调试。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块无法正常工作 | 检查供电电压是否符合要求(19.5V 至 30.2V)。 |
    | 信号不稳定 | 确保屏蔽线连接正确且无干扰。 |
    | 输出值超出预期范围 | 检查传感器信号是否在模块支持范围内。 |
    7. 总结与推荐
    综合评估
    IB ST 24 AI 4/EF 是一款高性能的模拟输入模块,具备广泛的应用场景和高度的灵活性。其卓越的稳定性和强大的兼容性使其在市场上极具竞争力。
    推荐意见
    强烈推荐给需要高精度模拟信号采集的工业用户。无论是工厂自动化还是过程控制,这款模块都能提供出色的解决方案。

    如需进一步了解,请访问 PHOENIX CONTACT 官网下载完整版数据手册和用户指南。
