首页  >  产品百科  >  3201369

3201369

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT

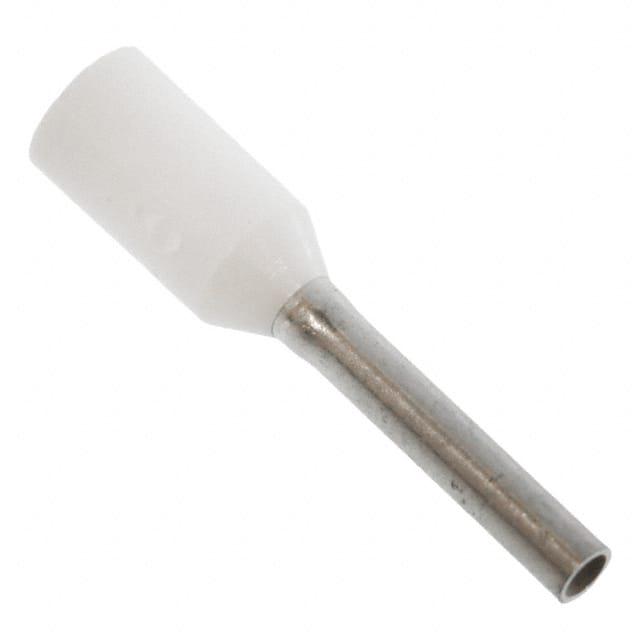

产品描述: 菲尼克斯,AI0,5-8WH-B,冷压头,Phoenix Contact 白色管型端子 绝缘端子, 最大线规0.5mm², 8mm引脚长, 1.1mm引脚直径
供应商型号: PYA-3201369
供应商: 海外现货
标准整包数: 1000
PHOENIX CONTACT 端子 - 其他 3201369

3201369概述

    # CLIPLINE AI…-B… Ferrules Technical Overview

    产品简介


    CLIPLINE AI…-B… 系列是专为电线连接设计的高性能铜质绝缘套管,特别适用于需要高可靠性的工业和自动化应用场合。这些套管采用软电解铜(E-CU)制造,并经过锡镀层处理,以提高抗腐蚀能力。它们不仅符合德国工业标准DIN 46228-4,而且能够在多种环境中稳定工作。

    技术参数


    尺寸数据
    | 额定截面积 | 总长度 l1 (mm) | 套筒长度 l2 (mm) | 内径 d1 (mm) | 绝缘圈内径 d2 (mm) | R 距离 (mm) | 颜色 | 订购编号 | 每包数量 |
    |
    | 0.5 mm² | 14.5 | 8.0 | 1.1 | 2.7 | 3.6 | 橙色 | 3201563 | 1000 |
    | 0.5 mm² | 14.5 | 8.0 | 1.1 | 2.7 | 3.6 | 白色 | 3201369 | 1000 |
    | 0.75 mm² | 14.5 | 8.0 | 1.3 | 2.9 | 3.7 | 蓝色 | 3201547 | 1000 |
    | 0.75 mm² | 14.5 | 8.0 | 1.3 | 2.9 | 3.7 | 灰色 | 3201372 | 1000 |
    | 0.75 mm² | 14.5 | 8.0 | 1.3 | 2.9 | 3.7 | 白色 | 3201576 | 1000 |
    | 1 mm² | 14.5 | 8.0 | 1.5 | 3.1 | 4.0 | 红色 | 3201385 | 1000 |
    | 1 mm² | 14.5 | 8.0 | 1.5 | 3.1 | 4.0 | 黄色 | 3201589 | 1000 |
    | 1.5 mm² | 14.5 | 8.0 | 1.8 | 3.4 | 4.2 | 黑色 | 3201398 | 1000 |
    | 1.5 mm² | 14.5 | 8.0 | 1.8 | 3.4 | 4.2 | 红色 | 3201592 | 1000 |
    | 2.5 mm² | 14.5 | 8.0 | 2.3 | 4.2 | 5.0 | 蓝色 | 3201408 | 500 |
    | 2.5 mm² | 14.5 | 8.0 | 2.3 | 4.2 | 5.0 | 灰色 | 3201550 | 500 |
    技术规格
    - 材料: 套筒为电解铜 (E-CU),表面镀锡;绝缘圈为聚丙烯 (PP),阻燃等级 UL94 HB,耐热至105°C。
    - 电气特性: 符合DIN 46228-4标准。
    - 适用范围: 适用于电线截面积为0.5 mm²到2.5 mm²的应用。
    - 环境条件: 工作温度范围广,适用于各种工业环境。

    产品特点和优势


    - 标准化设计: 符合国际标准DIN 46228-4,确保了产品的通用性和可靠性。
    - 高效的自动化装配: 当使用PHOENIX CONTACT的CF 3000型剥线压接机时,能够自动完成电线剥皮、装入套管及压接过程,极大提高了工作效率。
    - 防腐蚀保护: 针对恶劣环境提供更好的防腐保护。
    - 广泛的适用性: 支持从0.5 mm²到2.5 mm²的各种截面积,广泛应用于电力、自动化控制等领域。

    应用案例和使用建议


    使用案例
    这类套管常用于工业自动化系统、配电箱以及需要长期可靠连接的设备中。例如,在风力发电系统中,用于高压电缆与设备之间的连接,保证长时间稳定的电流传输。
    使用建议
    - 选择正确的套管型号: 根据实际使用的电缆截面积来选择合适的套管型号,确保最佳连接效果。
    - 注意压接力度: 在使用CF 3000剥线压接机进行压接时,要确保压接力度适中,避免过度压接导致损坏。
    - 定期检查: 定期检查连接点的状态,特别是高压环境下工作的设备,以确保连接点的可靠性和安全性。

    兼容性和支持


    这些套管与PHOENIX CONTACT品牌的CF 3000系列剥线压接机兼容,保证了连接过程的高效和准确。此外,PHOENIX CONTACT还提供了全面的技术支持和售后服务,包括技术咨询、产品培训等服务。

    常见问题与解决方案


    问题一:套管压接后不牢固
    解决方案: 检查是否使用了正确的压接工具,确保压接压力适中;另外,确认电缆剥皮长度合适,不可过长或过短。
    问题二:套管颜色褪色
    解决方案: 检查是否有化学品接触,如果存在可能造成腐蚀。对于非腐蚀环境,一般不会发生颜色褪色现象。
    问题三:安装困难
    解决方案: 确保电缆剥皮长度正确,剥皮过程中不要损伤内部导线;同时检查是否有异物阻碍安装。

    总结和推荐


    综上所述,CLIPLINE AI…-B…系列套管以其标准化的设计、高效的操作流程以及广泛的适用性,在工业自动化及配电领域有着显著的优势。它不仅能够满足多种工业应用的需求,而且还提供了出色的支持和服务保障。因此,推荐在需要高性能连接解决方案的应用场景中使用这款产品。

3201369参数

参数
长*宽*高 8mm(长度)
零件状态 在售
包装方式 盒装

3201369厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3201369数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 3201369 3201369数据手册

3201369封装设计

查看详情并下载
Symbol
Footprint
3D Model
