5445452

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

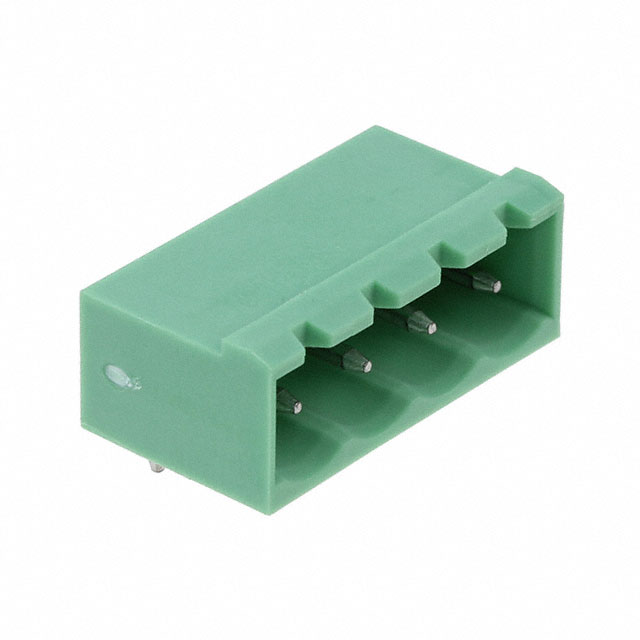

产品描述: 菲尼克斯,BCH-500HS-4GN,PCB插座,接头,公引脚,带罩(4 面) 1 4pin 绿色 通孔安装 12mm(长度)
供应商型号: JY-5445452
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 5445452

5445452概述

    高质量文章:PCB连接器——BCH-500HS-4 GN

    产品简介


    本文将详细介绍一款由Phoenix Contact生产的印刷电路板(PCB)连接器,型号为BCH-500HS-4 GN。这款连接器适用于广泛的电子应用领域,如工业自动化、控制系统、通信设备和电源管理。它提供可靠的电连接和高效的信号传输,使得电子设备能够稳定运行。

    技术参数


    以下是从技术手册中提取的技术规格和关键参数:
    | 参数 | 值 |

    | 标称电流 (IN) | 12 A |
    | 额定电压 (III/2) | 320 V |
    | 位置数量 | 4 |
    | 跳线间距 | 5 mm |
    | 颜色 | 淡绿色 |
    | 接触面材料 | 锡 |
    | 安装方式 | 焊接 |
    其他重要参数包括:
    - 绝缘材料组:I
    - 额定冲击电压(III/3):4 kV
    - 额定冲击电压(III/2):4 kV
    - 额定冲击电压(II/2):4 kV
    - 额定电压(III/3):250 V
    - 额定电压(III/2):320 V
    - 额定电压(II/2):400 V

    产品特点和优势


    - 高可靠性:采用耐高温、阻燃的绝缘材料(PA),确保长期稳定性。
    - 高载流能力:标称电流可达12 A,适合大功率设备。
    - 多样化的认证:通过UL、cUL、VDE等多重认证,确保安全性和合规性。
    - 兼容性广:适用于多种标准,如EN-VDE、CUL、IECEE CB Scheme等。
    - 易于安装:提供简单且稳固的焊接安装方式,方便批量生产。

    应用案例和使用建议


    应用案例:
    - 在工业自动化系统中,用于连接控制器与传感器之间的信号线。
    - 在通信设备中,用于连接电源模块和控制板。
    - 在医疗设备中,用于确保信号传输的稳定性和可靠性。
    使用建议:
    - 在高温环境下使用时,需注意散热,避免过热导致性能下降。
    - 安装时应确保焊接温度和时间适中,避免损坏连接器。

    兼容性和支持


    该产品可以与多种标准设备兼容,如EN-VDE、CUL、UL等。Phoenix Contact提供全面的技术支持和售后服务,包括产品安装指南、维护手册和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保焊接牢固,并检查是否有虚焊现象。 |
    | 工作电压超出范围 | 重新检查设备的额定电压,并调整至合适的范围内。 |
    | 设备无法正常启动 | 检查所有连接是否正确安装,并测试各个部分的功能。 |

    总结和推荐


    总的来说,BCH-500HS-4 GN是一款可靠且高性能的PCB连接器。它具有高载流能力和多种认证,使其成为工业自动化、通信设备和电源管理领域的理想选择。鉴于其出色的性能和广泛的应用场景,强烈推荐使用此款连接器以满足您的电子设计需求。

5445452参数

参数
排数 1
触头端接 -
针脚数 4pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
长*宽*高 12mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5445452厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5445452数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5445452 5445452数据手册

5445452封装设计

查看详情并下载
Symbol
Footprint
3D Model
