1619527

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插头, 7芯, 电缆安装, 压接
供应商型号: 2561141
供应商: 海外现货
标准整包数: 1

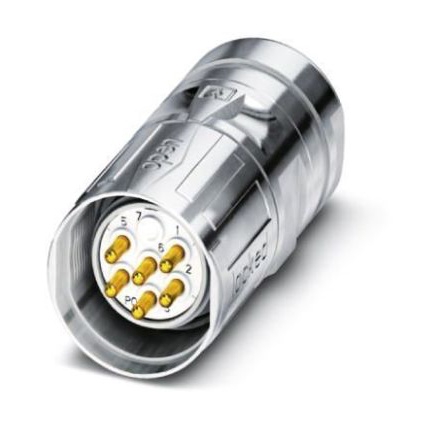

PHOENIX CONTACT 圆形连接器 1619527

1619527概述

    # 电子元器件产品技术手册:CABLE CONNECTOR CA-07P1N8A8007S

    产品简介


    本产品是一款型号为CA-07P1N8A8007S的电缆连接器,适用于多种工业自动化及通信系统。此款电缆连接器设计用于现场装配,具备高效能、高可靠性的特点,广泛应用于严苛的工作环境中。
    产品类型
    - 直连型电缆连接器
    - 屏蔽型电缆连接器
    主要功能
    - 实现电气信号和数据的安全传输
    - 高度防护,可在恶劣环境下稳定工作
    - 快速锁定系统,缩短连接时间
    - 高可靠性连接,适应振动和温度变化
    应用领域
    - 工业自动化控制系统
    - 智能交通系统
    - 电力系统
    - 通信设备

    技术参数


    以下是该电缆连接器的关键技术规格和性能参数:
    - 温度范围
    - 工作环境温度:-40°C 至 125°C
    - 绝缘体材料
    - PA 66
    - 接触连接方式
    - 压接式
    - 接触类型
    - 公头连接器
    - 接触直径(功率接触)
    - 2mm
    - 额定电流(每根功率导线)
    - 20A(25°C)
    - 额定电压
    - 300V
    - 过电压等级
    - II级
    - 污染等级
    - 3级
    - 防水等级(插接状态)
    - IP67
    - 连接线径范围
    - 最小:6mm
    - 最大:10mm
    - 锁紧类型
    - SPEEDCON锁紧
    - 外壳材质
    - CuZN, GD-Zn
    - 接口标准
    - M23

    产品特点和优势


    - 安全性高:通过IP67防护等级测试,确保在恶劣环境下稳定运行。
    - 快速安装:采用SPEEDCON快速锁紧系统,有效缩短连接时间。
    - 高耐久性:压接连接设计可抵抗振动和温度变化带来的影响。
    - 电磁兼容性强:提供一致的EMC保护,保证信号传输的可靠性。

    应用案例和使用建议


    使用案例
    该电缆连接器常用于工业自动化系统中,如传感器与执行器之间的连接,或机器人控制系统内部连接。在智能交通系统中,也用于车辆控制单元和传感器的连接。
    使用建议
    1. 在安装过程中,请确保电缆直径符合规定的范围(6mm到10mm),避免过紧或过松导致连接失效。
    2. 使用SPEEDCON快速锁紧系统时,需按照正确步骤进行,以确保快速而安全的连接。
    3. 为了增强信号传输的稳定性,在高频、高振动场合下使用时,建议加强固定措施。

    兼容性和支持


    此电缆连接器适用于多种符合M23标准的连接场景,并与多数同规格产品具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    问题1:连接器在低温环境下出现故障
    解决方案:检查是否遵循正确的电缆安装规范,并考虑选用更高级别的防护等级产品。
    问题2:接触不良或传输不稳定
    解决方案:检查连接部位是否松动或存在污染物;重新压接连接并清洁接触面。
    问题3:无法通过SPEEDCON快速锁紧系统
    解决方案:请参照产品手册的指示进行操作,或联系技术支持获取进一步指导。

    总结和推荐


    总体来看,这款CA-07P1N8A8007S电缆连接器以其出色的性能和可靠的应用表现,成为多种工业环境下的理想选择。它具备高防护等级、易于安装和长期稳定工作等优点,尤其适合于复杂多变的工业应用场景。我们强烈推荐使用该产品,尤其是在需要高性能电气连接的环境中。

1619527参数

参数
端接 -
额定电流 -
外壳材料 Gadolinium-Zinc
针脚数 7pin
触头镀层 - 配接 -
类型 Plug Housing,Push-Twist
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1619527厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619527数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1619527 1619527数据手册

1619527封装设计

查看详情并下载
Symbol
Footprint
3D Model
