3041422

产品分类: 接线座- 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,COMBI插座,SC2,5/13,菲尼克斯 Combi 插头, 5, SC 2系列, 灰色, 24A
供应商型号: Q-3041422
供应商: 期货订购
标准整包数: 10

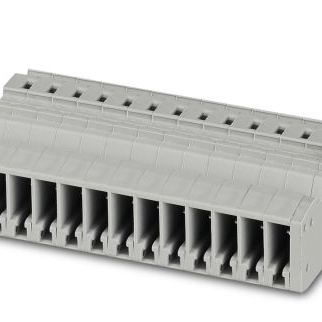

PHOENIX CONTACT 接线座- 其他 3041422

3041422概述


    产品简介


    基本信息
    本文介绍的产品是Phoenix Contact公司生产的SC 2,5/13耦合器(型号为3041422)。该产品主要用于电气连接,提供插接式的连接方法。这种耦合器可以连接的导线横截面积范围为0.08 mm²到4 mm²,对应的AWG标准为28至12。
    应用领域
    这款耦合器广泛应用于铁路行业、机械工程、工厂自动化等领域,由于其高可靠性,特别适合在恶劣环境下使用。

    技术参数


    - 连接方式: 插接式连接
    - 连接位置数: 13
    - 导线横截面积: 固体导线 0.08 mm² - 4 mm²; 缠绕导线 0.08 mm² - 2.5 mm²
    - 导线AWG标准: 28 - 12
    - 尺寸: 宽度 67.6 mm; 长度 37.2 mm; 高度 18.8 mm
    - 颜色: 灰色
    - 绝缘材料: 聚酰胺 (PA)
    - 额定电流: 24 A(使用2.5 mm²导线时)
    - 额定电压: 500 V
    - 冲击电压类别: III类
    - 污染等级: 3级

    产品特点和优势


    该耦合器具备以下几个独特的功能和优势:
    - 可以使用标准的应力消除装置。
    - 经过铁路应用的测试认证。
    - 适用于多种严苛环境,如机械工程和工厂自动化。
    - 采用聚酰胺材料,具有良好的耐火性能(符合UL 94 V0标准)。

    应用案例和使用建议


    应用案例
    这款耦合器常用于需要高可靠性的电气连接场合,例如工业控制系统的信号传输,或者在铁路车辆的电力系统中。
    使用建议
    - 在选择导线时,请确保横截面积在指定范围内,以确保最佳的电气性能和连接稳定性。
    - 当与缠绕导线连接时,使用带有塑料套筒的端子,可以提高连接的安全性和可靠性。

    兼容性和支持


    该耦合器可与各种符合IEC 61984标准的电气设备和部件配合使用。制造商提供详细的技术文档和支持服务,帮助用户正确安装和使用该产品。

    常见问题与解决方案


    - 问题: 导线连接不稳定。
    - 解决方案: 确保使用正确的导线横截面积,并按照制造商提供的安装指南进行操作。
    - 问题: 连接器损坏。
    - 解决方案: 在运输和安装过程中保护好连接器,避免受到物理损坏。

    总结和推荐


    综合评估
    这款SC 2,5/13耦合器凭借其卓越的性能和广泛的适用范围,在铁路行业和机械工程领域中具有很高的市场竞争力。其标准化的插接式连接方式使其安装简便,且能承受较大的电流。
    推荐意见
    强烈推荐该耦合器给需要高性能电气连接解决方案的用户。无论是工业控制还是交通运输领域的应用,它都能提供可靠且安全的连接性能。如果您正在寻找一种耐用、高效、易于安装的耦合器,SC 2,5/13将是您的理想选择。

3041422参数

参数
长*宽*高 37.2mm*67.6mm*18.8mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3041422厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3041422数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 其他 PHOENIX CONTACT 3041422 3041422数据手册
