1518355

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SAC-5P-MS/15,0-186SCO,传感器/执行器电缆,Phoenix Contact 传感器执行器电缆, SAC-5P系列, 5芯, M12
供应商型号: Q-1518355
供应商: 期货订购
标准整包数: 1

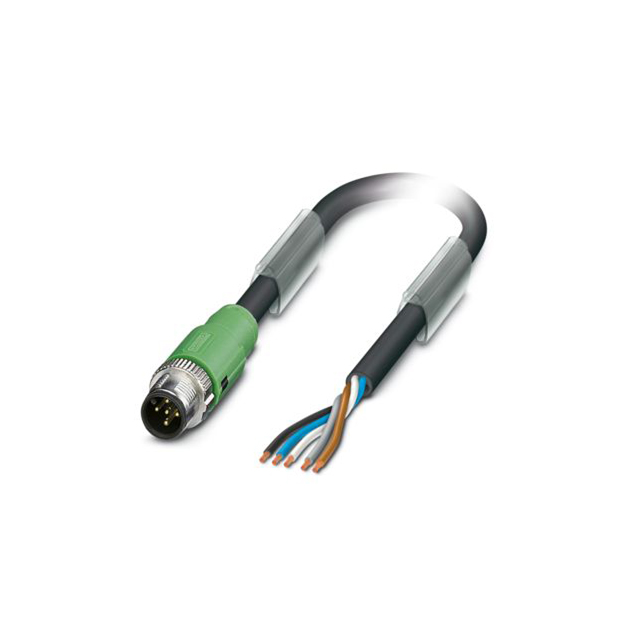

PHOENIX CONTACT 圆形线缆 1518355

1518355概述

    SAC-5P-MS/15,0-186 SCO 传感器/执行器电缆技术手册

    1. 产品简介


    SAC-5P-MS/15,0-186 SCO 是一款传感器/执行器电缆,由 PHOENIX CONTACT Inc. USA 生产。该产品具有 5 个位置的 M12 连接器,采用 A 编码标准。电缆长度为 15 米,材料为聚氨酯(PUR),颜色为黑色灰色(RAL 7021)。它适用于工业自动化、机器人控制及其它需要高可靠性和耐用性的应用场景。

    2. 技术参数


    - 额定电流: 4 A(40°C)
    - 额定电压: 60 V
    - 位置数量: 5 位
    - 绝缘电阻: ≥ 100 MΩ
    - 电缆长度: 15 米
    - 自由导线端剥离长度: 50 毫米
    - 工作温度范围: -25°C 至 90°C(连接器)
    - 体积电阻: ≤ 5 mΩ
    - 导体横截面: 0.75 mm²
    - 外部护套直径: 6.30 毫米
    - 外部护套颜色: 黑色灰色(RAL 7021)
    - 最小弯曲半径: 63 毫米
    - 弯曲周期数: 2000000 次
    - 火焰阻燃等级: 符合 DIN UL-Style 20549
    - 认证: CUL 列名、UL 列名

    3. 产品特点和优势


    - 高可靠性: 高温范围(-25°C 至 90°C)的工作能力使得该电缆适用于极端环境。
    - 耐用性: 最大 200 万次弯曲周期确保了长时间的使用寿命。
    - 抗干扰: 使用了带有填充物的绞合线结构,提高了抗干扰能力。
    - 高绝缘电阻: ≥ 100 MΩ 的绝缘电阻保证了良好的电气隔离性能。
    - 符合标准: WEEE/RoHS 合规性表明其环保友好。

    4. 应用案例和使用建议


    SAC-5P-MS/15,0-186 SCO 可广泛应用于机器人控制系统、工业自动化生产线等领域。例如,在自动化装配线上,它可用于连接传感器与执行器。为了获得最佳性能,建议在固定安装时保持电缆的最小弯曲半径为 63 毫米,以延长电缆寿命。此外,确保电缆的温度不超过工作范围内的极限值。

    5. 兼容性和支持


    - 兼容性: 该电缆设计为与各种 M12-SPEEDCON 接口兼容。
    - 支持和维护: 厂商提供技术支持和售后服务,如需帮助,请联系 PHOENIX CONTACT Inc., USA。

    6. 常见问题与解决方案


    1. 问题: 电缆过热。
    - 解决办法: 确保电缆在正常工作温度范围内使用,避免过载。
    2. 问题: 连接器松动。
    - 解决办法: 检查连接器是否正确安装,确保无损坏。
    3. 问题: 寿命短。
    - 解决办法: 确保在安装过程中遵循最小弯曲半径的规定。

    7. 总结和推荐


    SAC-5P-MS/15,0-186 SCO 传感器/执行器电缆是一款高性能的产品,具有广泛的适用性和耐用性。其坚固的设计使其能够适应各种恶劣环境,同时提供了出色的电气性能。鉴于这些特点,我们强烈推荐使用此产品,特别是在需要高可靠性和耐用性的应用场景中。

1518355参数

参数
49.2' (15.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1518355厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1518355数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1518355 1518355数据手册

1518355封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 425.8179
10+ ¥ 422.0496
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 425.81
直接购买
加入购物车
