1441671

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, 5芯, M12
供应商型号: 651-1441671
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1441671

1441671概述

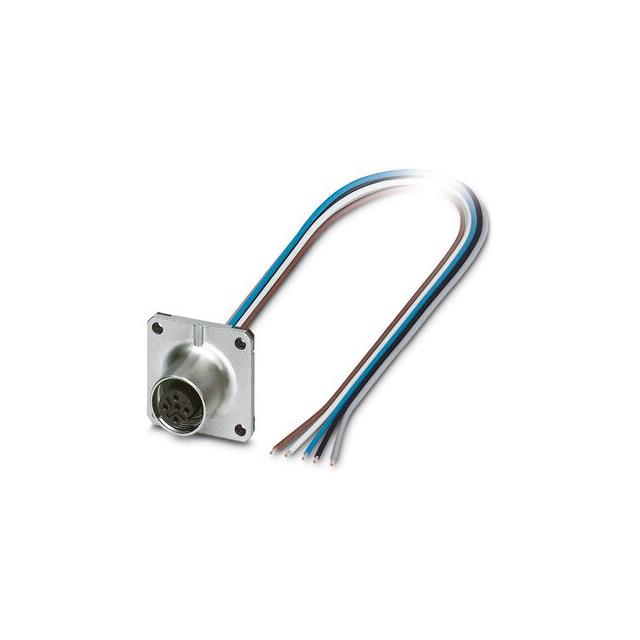

    SACC-SQ-M12FSB-5CON-20/0,5 设备连接器前端安装技术手册

    1. 产品简介


    SACC-SQ-M12FSB-5CON-20/0,5 是一种适用于工业控制系统的前端安装型设备连接器。它具备5个位置,采用直式插针结构,外壳直径为M12,并且配备了B编码。该连接器适用于单独导线,配有一根长度为0.5米的TPE多股导线(litz wire),导线截面积为0.34平方毫米。这种连接器特别适用于信号传输、数据通信和电源分配等多种场合。

    2. 技术参数


    - 型号: SACC-SQ-M12FSB-5CON-20/0,5
    - 接线方式: 前端安装,方形法兰
    - 导线类型: 单独导线,TPE多股导线
    - 导线截面积: 0.34平方毫米
    - 导线长度: 0.5米
    - 额定电压: 60伏特
    - 额定电流: 4安培
    - 耐压等级: 额定冲击电压1.5千伏
    - 接触电阻: ≤ 3毫欧姆
    - 绝缘电阻: ≥ 100兆欧
    - 机械寿命: 插拔次数 > 100次
    - 温度范围: 运行温度 -40°C 至 +85°C(固定安装时)
    - 防护等级: IP67

    3. 产品特点和优势


    - 预装配: 产品已预装TPE多股导线,即插即用。
    - 定制化: 可根据客户需求提供特定长度的导线。
    - 密封性: 导线侧进行密封处理,确保最佳防漏性。
    - 标准化: 所有标准引脚分配和编码适用于信号、数据和电源传输。
    - EMC防护: 可选EMC螺母提供电磁兼容性保护。
    - 快速连接: 使用SPEEDCON快速锁定系统,显著减少布线时间。

    4. 应用案例和使用建议


    - 应用案例: 该连接器广泛应用于工业自动化控制系统中,特别是在需要高频信号传输和稳定供电的场合。
    - 使用建议: 在使用过程中,应确保连接器正确锁定,并避免未锁定状态下的负载插拔。建议使用配套的保护帽,以防止污染和增加密封性。

    5. 兼容性和支持


    - 兼容性: 仅可与指定的技术数据和标准兼容的匹配连接器配合使用。
    - 制造商支持: 出现故障时应立即停用并更换损坏的产品。维修服务不可用。

    6. 常见问题与解决方案


    - 问题: 连接器在运行中发热。
    - 解决方案: 根据环境条件调整设备安装,必要时加装警告标识。
    - 问题: 如何安全操作连接器?
    - 解决方案: 确保操作人员具备电气工程基础知识,并遵循所有安全操作规范。

    7. 总结和推荐


    SACC-SQ-M12FSB-5CON-20/0,5 设备连接器以其卓越的密封性能、预装配设计和易于操作的特点,在工业控制领域中表现出色。它不仅简化了布线过程,还能确保长期稳定运行。鉴于其广泛的适用性和较高的可靠性,我们强烈推荐该产品用于各类工业自动化应用中。
    如果您对产品有任何疑问或需要进一步的技术支持,欢迎访问 [Phoenix Contact官网](https://www.phoenixcontact.com/pc/products/1441671) 获取更多详细信息。

1441671参数

参数
长*宽*高 500mm(长度)
安装方式 面板安装
包装方式 散装

1441671厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1441671数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1441671 1441671数据手册

1441671封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.4465 ¥ 164.3229
5+ $ 17.985 ¥ 151.9733
10+ $ 17.0316 ¥ 143.917
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 164.32
