1682728

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT

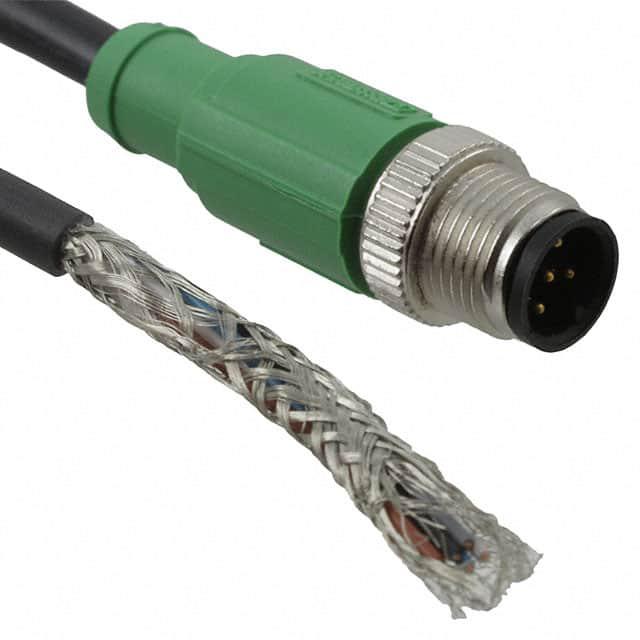

产品描述: 菲尼克斯,SAC-5P-M12MS/1,5-PURSH,传感器/执行器电缆,Phoenix Contact 传感器执行器电缆, SAC-5P-M12MS/ 1.5-PUR SH系列, M12转无终端接头
供应商型号: 1682728
供应商: 国内现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1682728

1682728概述

    # 传感器/执行器电缆技术手册

    产品简介


    传感器/执行器电缆(型号:SAC-5P-M12MS/1.5-PUR SH)是一种专为工业自动化和控制应用设计的高质量电缆。该产品采用5针M12插头连接,配备无卤素聚氨酯(PUR)黑色外壳,并通过先进的屏蔽技术来抵抗电磁干扰。该电缆适用于多种标准应用场合,能够在复杂且苛刻的环境中可靠运行。

    技术参数


    以下是该传感器/执行器电缆的关键技术参数和性能指标:
    电气特性
    - 额定电压:交流48 V,直流60 V
    - 额定电流:4 A
    - 绝缘电阻:≥100 MΩ
    - 最小弯曲半径:固定安装时为26 mm,移动安装时为52 mm
    - 动态负载能力:最大弯曲次数达1000万次
    - 试验电压:芯线/芯线间3000 V
    - 导体电阻:最大值为57 Ω/km(20℃)
    - 绝缘电阻:70 GΩ·km(20℃)
    物理特性
    - 电缆长度:1.5米
    - 材料:无卤素聚氨酯(PUR),黑色
    - 外部直径:5.25 mm ± 0.2 mm
    - 重量:每千米43公斤
    - 保护等级:IP65/IP67
    连接规格
    - 连接器类型:直式M12插头,A编码
    - 导体结构:42根0.10 mm信号线
    - 导体横截面积:5x 0.34 mm²(信号线)
    - 导体绝缘厚度:≥0.21 mm
    - 端子连接扭矩:0.4 Nm
    环境特性
    - 操作温度范围:固定安装:-40℃至80℃;柔性安装:-25℃至80℃
    - 防护:防油、抗酸碱溶液和溶剂、耐盐水、部分紫外线耐受
    - 符合标准:UL认证、RoHS认证、REACH认证

    产品特点和优势


    1. 安全可靠:提供100%电气测试,确保每个组件都经过严格检测。
    2. 电磁兼容性强:360°全方位屏蔽技术,有效抵御电磁干扰。
    3. 灵活耐用:弯曲次数高达1000万次,适应各种复杂的机械运动环境。
    4. 环境友好:无卤素材料,减少环境污染,符合RoHS和REACH标准。
    5. 高标准认证:通过UL、EAC、RoHS等多项国际认证。

    应用案例和使用建议


    应用案例
    这款传感器/执行器电缆适用于各种自动化生产线、机器人系统以及各类工业控制设备中。例如,在工厂自动化领域中,它可以用于连接传感器、执行器以及其他控制装置。
    使用建议
    1. 安装前检查:确保电缆连接器与设备接口匹配。
    2. 避免极端条件:尽管具有较好的环境适应性,但仍需避免极端温度、化学物质等恶劣条件。
    3. 定期检查:在使用过程中,建议定期检查电缆的外观和性能,以确保其正常运行。

    兼容性和支持


    该电缆可与各种M12接口的传感器和执行器兼容。制造商提供了全面的技术支持和售后服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方法:检查连接器是否紧固到位,确保接触良好。
    2. 问题:传输信号不稳定。
    - 解决方法:检查周围环境是否有强电磁干扰源,必要时增加屏蔽措施。
    3. 问题:电缆弯曲频繁导致损坏。
    - 解决方法:严格按照规定的最小弯曲半径操作,避免过度弯曲。

    总结和推荐


    该传感器/执行器电缆具备优异的安全性、可靠性、灵活性和环保特性,是工业自动化领域的理想选择。推荐在各种高要求的工业应用场景中使用此款电缆,以确保系统的稳定性和高效运行。

1682728参数

参数
4.92' (1.50m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1682728厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1682728数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1682728 1682728数据手册

1682728封装设计

查看详情并下载
Symbol
Footprint
3D Model
