2970028

产品分类: 接线座- 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,基座,UMK-BE22,5,菲尼克斯 电子外壳, 电子板底座, UMK- BE 22.5系列, 用于DIN 导轨
供应商型号: JY-2970028
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 接线座- 配件 2970028

2970028概述

    电子元器件技术手册:UMK-BE 22.5 2970028

    1. 产品简介

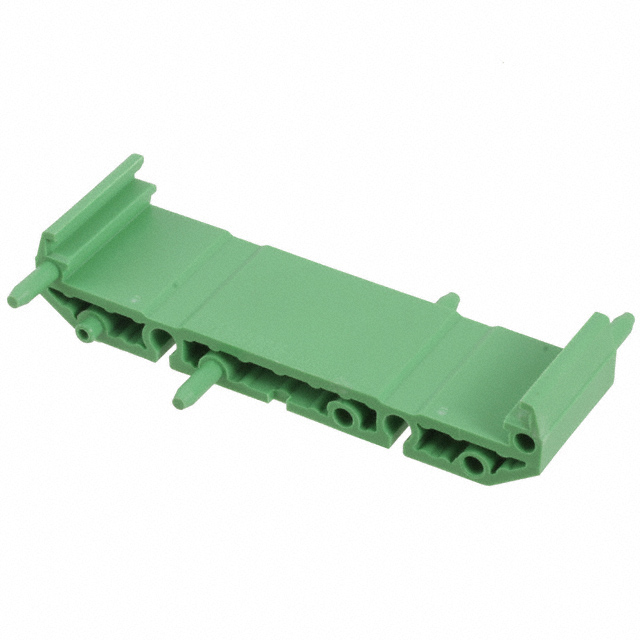

    本手册介绍的产品是菲尼克斯(Phoenix Contact)公司出品的电子板基座——UMK-BE 22.5 2970028。这款电子元器件主要用于模块化的安装,属于插件模块的基础元素。它可以广泛应用于自动化控制、电力系统、通信设施等多种工业环境中。

    2. 技术参数


    - 环境温度范围:-40°C至105°C
    - 燃烧等级:UL 94 V2
    - 外部接线:具备多种接线方式
    - 材料:聚酰胺
    - 颜色:绿色
    - 尺寸:长度77毫米,宽度22.5毫米
    - 重量:未提供具体数值,但整体设计轻便

    3. 产品特点和优势


    - 标识清晰:通过标记凹槽,可以在侧边添加标签。同时也可以使用菲尼克斯PMB模块标记,直接固定在PCB上的小孔内(直径4mm),便于快速识别。
    - 装配快捷:采用插件模块原理,确保每个部件紧密连接,简化了安装过程。
    - 广泛的外部接线选择:支持多种不同的外部接线方式,满足不同场合的应用需求。
    - 易于安装:通用脚部设计使模块可以直接固定在标准EN DIN导轨上。
    - 直接墙面安装:支持直接墙面安装,通过安装支架实现。

    4. 应用案例和使用建议


    - 案例分析:此电子板基座适合用于自动化控制系统中作为基础组件,例如电力传输系统、通信基站等。特别适用于需要高可靠性和灵活性的场合。
    - 使用建议:在安装时,应先确认所使用的导轨类型,根据实际情况选择合适的附件。同时,确保电路板安装平稳且与周围元件保持一定间距以防止干扰。

    5. 兼容性和支持


    - 兼容性:该产品可以轻松集成到现有的DIN导轨安装系统中,兼容大多数标准DIN导轨(如NS 32或NS 35/7.5)。此外,配套的安装支架允许直接墙装,增加了安装的灵活性。
    - 技术支持:菲尼克斯提供全面的技术文档和支持服务,包括安装指南、维护手册及故障排除手册。如有需要,客户可以通过官网获取这些资源。

    6. 常见问题与解决方案


    - Q: 如何正确安装和固定此电子板基座?
    A: 使用专用的安装支架(如UMK-BF 2976077),将基座固定在标准DIN导轨上,或直接通过螺钉固定在墙面。请参照官方安装指南操作,以确保安全稳固。

    - Q: 该产品是否具有防水防尘功能?
    A: 该产品设计并非针对极端环境,但其聚酰胺外壳提供了较好的防护。如果需要更强的防护性能,建议额外加装防水防尘套件。

    7. 总结和推荐


    总体而言,UMK-BE 22.5 2970028是一款高性能的电子板基座,它具备广泛的适用性和良好的易用性。尤其适用于需要高可靠性、安装便捷性的工业环境。因此,强烈推荐在类似场景下使用此产品。为了更好地利用这一产品,建议详细阅读菲尼克斯提供的所有相关文档,并充分利用官方提供的技术支持。

2970028参数

参数
长*宽*高 77mm(长度)*22.5mm(宽度)
安装方式 底座安装,板安装
零件状态 在售
包装方式 散装

2970028厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2970028数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 配件 PHOENIX CONTACT 2970028 2970028数据手册

2970028封装设计

查看详情并下载
Symbol
Footprint
3D Model
