3270311

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PTMC1,5/32-319Z,高密矩阵接线单元,
供应商型号: Q-3270311
供应商: 期货订购
标准整包数: 18

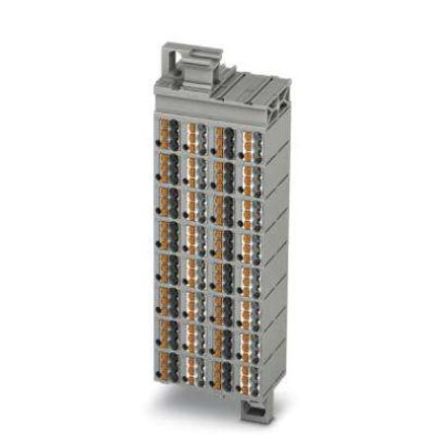

PHOENIX CONTACT 接线座- Din 轨道/通道 3270311

3270311概述

    Marshalling Patchboard PTMC 1,5/32-3 19Z - 3270311 技术手册

    1. 产品简介


    产品类型:
    本产品为马歇尔接线板(Marshalling Patchboard),型号为PTMC 1,5/32-3 19Z。
    主要功能:
    提供高效且可靠的端子连接,适用于各种电气控制系统。
    应用领域:
    广泛应用于工业自动化控制、电力系统等领域,特别适合安装在19英寸机架中。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 500 V |
    | 额定电流 | 17.5 A (标准), 最大22 A (导体截面2.5mm²) |
    | 导体截面 | 0.14 mm² - 2.5 mm² |
    | AWG范围 | 12 - 26 |
    | 连接方式 | 推入式连接 |
    | 位置数量 | 32个位置 |
    | 连接点数量 | 192个 |
    | 宽度 | 44 mm |
    | 长度 | 111 mm |
    | 高度 | 30 mm |
    | 色彩 | 灰色 |
    | 色彩标识 | 灰色/白色 |

    3. 产品特点和优势


    - 高接触质量: 推入式技术,提供了优于传统绕接技术和弹簧点接触的技术。
    - 无工具接线: 在狭小空间内轻松进行接线。
    - 清晰的视觉布局: 垂直导线布线便于操作和终端定位。
    - 多功能性: 可用于多种电气标准的连接。

    4. 应用案例和使用建议


    应用场景:
    - 19英寸机架安装: 适用于需在19英寸机柜内布置电气系统的场合。
    - 紧凑布局: 在有限的空间内安装和接线,提高效率。
    - 多级导线布设: 通过垂直导线路径,实现复杂的电路设计和易于维护的接线布局。
    使用建议:
    - 合理选择导线: 根据具体电气需求选择合适的导体截面,确保最佳的连接效果。
    - 注意环境适应性: 特别是在极端温度条件下的使用。
    - 考虑阻燃性: 由于其UL 94 V0评级,确保使用在需要防火安全的地方。

    5. 兼容性和支持


    兼容性:
    - 与多种电气标准兼容,如IEC 60947-7-1。
    - 提供了与其它附件(如桥接件、适配器)的组合,以适应不同的应用场景。
    支持:
    - 厂商提供了详细的产品文档和技术支持,以协助用户进行正确安装和使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接时发现接触不良 | 确保导线正确插入到连接点中,并紧固到位 |
    | 导线裸露长度不匹配 | 使用标准的剥线长度(8mm-10mm) |
    | 在安装过程中出现错误 | 检查产品说明并遵循正确的安装步骤 |

    7. 总结和推荐


    总结:
    PTMC 1,5/32-3 19Z是一款专为工业自动化及电力系统设计的高性能接线板。它具备出色的接触质量和无工具接线的优势,适合在狭小空间内进行复杂接线操作。
    推荐:
    对于需要在19英寸机柜内实现高效可靠接线的工程师和系统集成商来说,此产品无疑是一个理想的选择。其卓越的性能和广泛的适用性使其在市场上具有很强的竞争优势。

3270311参数

参数
长*宽*高 102mm*44mm*30mm
安装方式 弹簧安装,推入式,面板安装
零件状态 在售

3270311厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270311数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3270311 3270311数据手册

3270311封装设计

查看详情并下载
Symbol
Footprint
3D Model
