3273146

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX6X2,5-NS35ABK,Phoenix Contact 分线盒, 6路, 24A , 12 AWG线规格
供应商型号: 3242711
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 配件 3273146

3273146概述

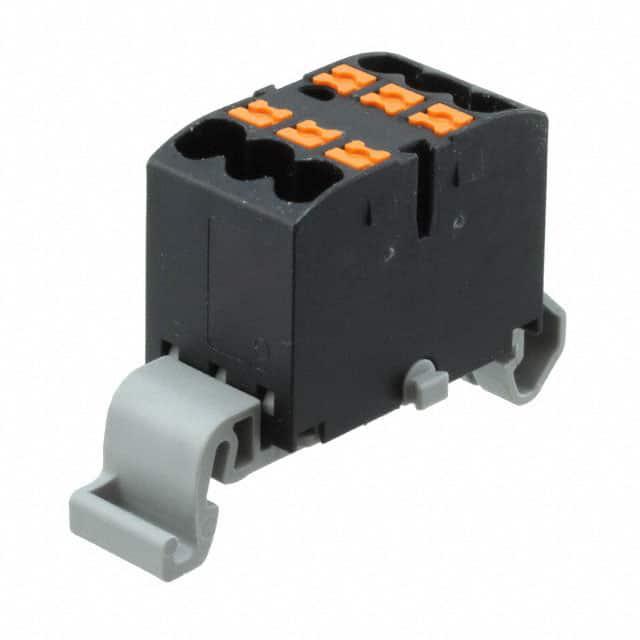

    # 分布式接线端子 PTFIX 6X2.5-NS35A BK 技术手册

    产品简介


    本产品为分布式的导线连接块,型号为PTFIX 6X2.5-NS35A BK(产品代码:3273146)。它适用于多种电气系统和工业应用,特别是那些需要可靠且高效连接的地方。通过垂直对齐的模块化设计,PTFIX系列连接块提供了优异的电气连接性能。这些连接块可以互相桥接,以实现不同导线之间的连接。
    主要功能和应用领域
    - 主要功能:用于多根导线的安全可靠连接,提供免工具直接压接技术。
    - 应用领域:广泛应用于轨道交通、机械设备、自动化控制等领域,尤其是对空间利用率要求较高的场合。

    技术参数


    | 参数 | 规格 |

    | 额定电压UN | 690 V |
    | 额定电流IN | 24 A |
    | 推荐导线横截面 | 0.14 mm² 至 4 mm² |
    | 推荐导线规格 | 26 AWG 至 12 AWG |
    | 导线剥皮长度 | 8 mm 至 10 mm |
    | 安装方式 | NS 35/7.5, NS 35/15 DIN导轨安装 |
    | 尺寸 | 宽度 16 mm, 长度 45.7 mm, 高度 30.9 mm (NS 35/7.5) |

    产品特点和优势


    PTFIX 6X2.5-NS35A BK 的特点和优势使其成为高可靠性应用的理想选择:
    - 节省时间:高达80%的时间节约,无需手动桥接。
    - 快速连接:采用无工具压接技术,连接操作更便捷。
    - 清晰布线:有多种颜色可选,确保布线清晰易识别。
    - 灵活安装:可以通过DIN导轨安装、直接安装或粘贴安装。
    - 节省空间:水平安装设计,比传统设计节省50%的空间。

    应用案例和使用建议


    应用案例
    该产品已成功应用于轨道交通、自动化控制系统和机械装配中,特别是在高可靠性需求的应用场合。
    使用建议
    - 在布线时,应遵循正确的导线剥离长度,以确保良好的接触。
    - 确保所有导线都正确安装并测试过,以避免安全隐患。

    兼容性和支持


    - 兼容性:该产品与标准DIN导轨兼容,并可用于多种标准电气安装环境。
    - 支持和维护:制造商提供详尽的技术文档和在线支持资源,方便用户查询和解决问题。

    常见问题与解决方案


    - Q: 如何进行正确安装?
    - A: 确保按照手册中指示的方法进行安装,特别注意导线的剥皮长度和安装位置。

    - Q: 如何测试连接质量?
    - A: 使用合适的仪器如绝缘电阻测试仪来检测连接的稳定性。

    总结和推荐


    PTFIX 6X2.5-NS35A BK是一款高度可靠的分布式接线端子,具备显著的时间节省和空间节省优势。其独特的无工具压接技术和多样化的安装方式使得它非常适合各种高可靠性需求的应用。强烈推荐给需要高效率、安全可靠的接线解决方案的专业人士。

3273146参数

参数
长*宽*高 45.7mm*15.6mm*28.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273146厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
