1404105

产品分类: 圆形线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 传感器执行器电缆, SAC系列, 5芯, M12转M12
供应商型号: 8592447
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 圆形线缆 1404105

1404105概述

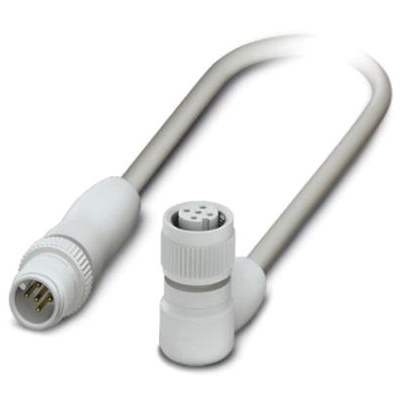

    # Sensor/Actuator Cable SAC-5P-M12MS/3,0-600/M12FR 技术手册

    产品简介


    本手册介绍了Phoenix Contact的SAC-5P-M12MS/3,0-600/M12FR传感器/执行器电缆。该产品是一款5针A编码的M12连接器电缆,广泛应用于工业自动化领域,如工厂自动化、机器人技术和过程控制等。

    技术参数


    以下是该产品的详细技术参数:
    | 参数 | 值 |

    | 额定电流 | 4 A |
    | 额定电压 | 60 V |
    | 位置数 | 5 |
    | 体积电阻 | ≤ 5 mΩ |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 电缆长度 | 3 m |
    | 操作温度范围 | -40 °C ... 105 °C |
    | 插拔次数 | ≥ 100 次 |
    | 接触材料 | CuSn |
    | 接触表面材料 | Ni/Au |
    | 连接器类型 | M12直插型和M12斜插型 |
    | 防护等级 | IP65/IP68/IP69K |
    | 浪涌电压类别 | II |

    产品特点和优势


    - 高防护等级:IP65/IP68/IP69K防护等级确保电缆在恶劣环境下依然可靠工作。
    - 高强度材料:采用卤素-free的PP-EPDM材料制成,具有出色的抗老化和抗腐蚀能力。
    - 多功能性:适用于多种标准,如IEC 61076-2-101,符合FDA合规要求,适合食品加工等行业。
    - 耐用性强:额定插拔次数≥100次,保证长期稳定运行。
    - 环保设计:符合DIN VDE 0472 Part 815标准,确保无卤素。

    应用案例和使用建议


    应用案例
    该传感器/执行器电缆可应用于工业自动化中的机器人手臂、感应器和执行器连接。例如,在一个汽车制造厂中,该电缆用于连接机器人的控制单元和感应器,以实现高效的生产流程。
    使用建议
    1. 固定安装:在固定安装情况下,建议弯曲半径至少为5倍电缆直径,以避免损坏电缆。
    2. 柔性安装:在柔性安装情况下,建议弯曲半径至少为10倍电缆直径,以确保电缆的使用寿命。
    3. 环境适应性:在极端环境(如低温和高温)下使用时,注意检查电缆的额定温度范围,以防止性能下降。

    兼容性和支持


    - 兼容性:该传感器/执行器电缆与所有遵循IEC 61076-2-101标准的M12连接器兼容。
    - 支持:制造商提供详尽的用户手册和技术支持,确保客户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题:电缆在使用过程中出现接触不良。
    - 解决方案:检查插头和插座是否有污垢或损伤,如有必要,清洁或更换。
    2. 问题:电缆在低温环境下不能正常工作。
    - 解决方案:确认电缆的工作温度范围是否符合实际使用条件,如不符合,需更换适应更低温度的电缆。
    3. 问题:电缆在长时间使用后出现破损。
    - 解决方案:检查电缆的弯曲半径是否符合建议值,如果半径过小,需调整安装方式或更换更粗的电缆。

    总结和推荐


    综上所述,SAC-5P-M12MS/3,0-600/M12FR是一款高防护等级、多功能且耐用的传感器/执行器电缆,适用于多种严苛的工业环境。其出色的机械和电气性能使其成为众多工业自动化应用的理想选择。对于需要高可靠性连接的应用场合,强烈推荐使用这款产品。

1404105参数

参数
9.84' (3.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1404105厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1404105数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形线缆 PHOENIX CONTACT 1404105 1404105数据手册

1404105封装设计

查看详情并下载
Symbol
Footprint
3D Model
