1500347

厂牌: PHOENIX CONTACT

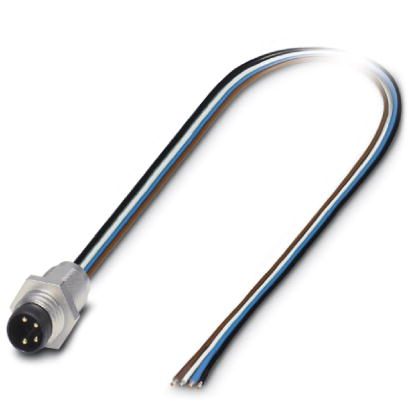

产品描述: 菲尼克斯,SACC-E-M8MS-4CON-M8/0,5,设备连接器板前安装,Phoenix Contact 传感器执行器电缆, SACC系列, 4芯, M8
供应商型号: BN-1500347
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1500347

1500347概述

    SACC-E-M 8MS-4CON-M8/0.5针式插座技术手册解析

    1. 产品简介


    产品类型: 传感器/执行器面板安装式连接器
    主要功能: 用于信号传输的标准引脚分配,具有防插错编码设计
    应用领域: 自动化控制系统,机器视觉系统,机器人技术,工业通信等领域

    2. 技术参数


    - 基本规格
    - 位数: 4
    - 连接器类型: M8针式插头连接器 (符合IEC 61076-2-104)
    - 电缆长度: 0.5米
    - 导线横截面积: 0.25mm² (7x 0.20mm单线绞合)
    - 绝缘材料: PVC
    - 电缆类型: PVC双绞线
    - 绝缘层厚度: 0.21mm
    - 电缆耐压: 300V
    - 测试电压: 2000V AC
    - 电气特性
    - 最大电流: 4A (40°C)
    - 额定电压: 50V AC, 60V DC
    - 绝缘电阻: ≥100MΩ
    - 防插错编码: A - 标准
    - 电涌电压: 0.8kV
    - 机械特性
    - 环境温度范围: -25°C到85°C (连接器),-40°C到105°C (电缆)
    - 保护等级: IP67
    - 针对不同的安装方式有不同的适用温度范围
    - 材料特性
    - 接触材料: CU合金 (镀金)
    - 螺圈材料: 镀镍铜
    - 密封材料: Viton氟橡胶
    - 阻燃等级: HB (符合UL 94)

    3. 产品特点和优势


    - 预装李兹线: 减少了用户的安装时间,提高生产效率。
    - 定制服务: 支持根据客户需求进行组装和李兹线长度的调整。
    - 密封性能: 在李兹线侧进行了密封处理,确保最佳的防水防尘效果。
    - 标准引脚分配: 采用了统一的设计,方便集成于多种应用场景中。
    - 防插错编码: 有效防止错误连接,增加了安全性。
    - 符合国际标准: 符合IEC 61076-2-104标准,保证了产品的质量可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化生产线
    - 机器视觉检测系统
    - 机器人控制系统
    使用建议:
    - 定期检查电缆的外部损伤和绝缘层完整性,以确保长期安全运行。
    - 在高温或低温环境中使用时,注意调整相应的环境适应策略。
    - 对于高频应用场景,建议使用额外的EMI防护措施,避免干扰。

    5. 兼容性和支持


    - 兼容性: 该产品与其他符合IEC 61076-2-104标准的M8针式插头连接器具有良好的兼容性。
    - 支持: Phoenix Contact提供全面的技术支持和售后服务,帮助用户解决问题并优化系统性能。

    6. 常见问题与解决方案


    - 问题1: 产品接通后无法正常工作
    解决办法: 检查是否有正确的电压输入,确认电缆没有损坏,检查连接器与设备之间的接触是否良好。
    - 问题2: 密封效果不佳
    解决办法: 检查安装过程中是否正确安装密封圈,并重新紧固连接器。
    - 问题3: 电缆断裂
    解决办法: 检查电缆是否在活动部分受到过度拉扯或弯曲,重新固定电缆以避免进一步损伤。

    7. 总结和推荐


    SACC-E-M 8MS-4CON-M8/0.5针式插座在自动化控制系统的广泛应用中表现出了卓越的性能和可靠性。其出色的密封性、防插错编码设计以及良好的环境适应能力使其成为工业领域的理想选择。对于需要高稳定性和可靠性的应用场景,强烈推荐使用该产品。总体而言,这款产品具备强大的竞争力,值得用户信赖和选用。

1500347参数

参数
触头镀层 -
触头材料 -
触头端接 -
触头镀层厚度 -
类型 M8 Circular
线规 -
触头类型 -
长*宽*高 500mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

1500347厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1500347数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1500347 1500347数据手册

1500347封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.5044 ¥ 140.7825
10+ $ 14.5321 ¥ 123.9588
50+ $ 13.5278 ¥ 115.3921
150+ $ 12.9349 ¥ 110.3347
500+ $ 12.2815 ¥ 104.7612
库存: 6
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 140.78
直接购买
加入购物车
