1628855

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插座, M23 PRO系列, 8芯, 压接
供应商型号: 1966110
供应商: 海外现货
标准整包数: 1

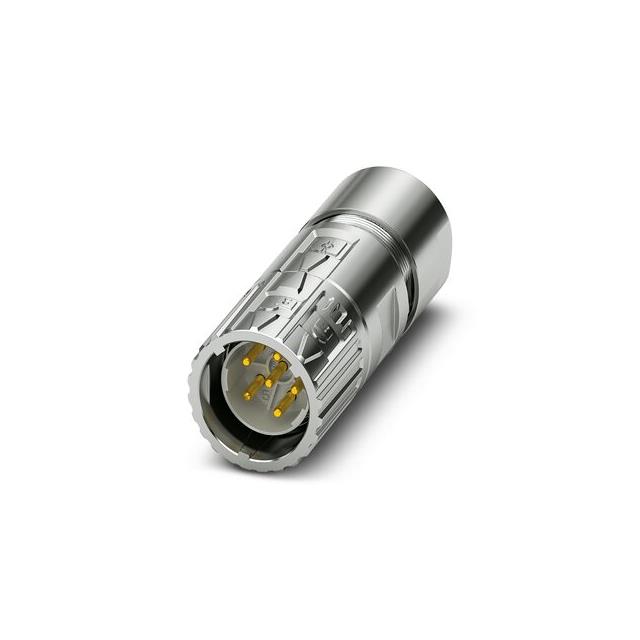

PHOENIX CONTACT 圆形连接器 1628855

1628855概述


    产品简介


    产品类型: M23电缆连接器
    主要功能: 该产品属于M23系列连接器,提供了一种可靠且高效的电气连接解决方案。它特别适用于工业自动化、电力系统、建筑设备等领域。
    应用领域:
    - 工业自动化设备
    - 电力系统
    - 建筑机械
    - 任何需要坚固且高效连接的场景

    技术参数


    | 参数项 | 描述 |

    | 系列 | M23 PRO |
    | 接口类型 | 直角长型 |
    | 屏蔽 | 是 |
    | 快速锁紧系统 | ONECLICK |
    | 位置数量 | 5 + PE |
    | 接触连接方式 | 针式接触、压接连接 |
    | 适用电缆直径范围 | 7.5 mm ... 12 mm |
    | 额定电流 | 30 A |
    | 额定电压 | 630 V |
    | 额定浪涌电压 | 6 kV |
    | 过电压类别 | III |
    | 防护等级(插头状态) | IP66 / IP68 (2m / 24h) / IP69K |
    | 工作温度范围 | -40 °C ... 105 °C |

    产品特点和优势


    - 交叉兼容性: 支持标准和快速锁紧系统,具有良好的兼容性。
    - 可靠锁紧: ONECLICK快速锁紧系统通过光学、触觉和声学信号确保准确锁紧。
    - 恶劣条件下的可靠性: 包括防震设计,能在最恶劣条件下稳定运行。
    - 现代化设计: 一致性设计带来便捷的操作体验。
    - 成本效益: 易于安装和经济的成本,可以广泛应用于各种连接需求。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备: 在复杂的自动化生产线上,M23连接器可以提供稳定的信号传输。
    2. 电力系统: 在变电站或发电站中,M23连接器能够可靠地传递高电流。
    使用建议
    1. 环境防护: 在户外使用时,建议对连接器进行额外的防护以抵御外部环境的影响。
    2. 正确装配: 确保连接器完全插接并锁定,避免由于不当操作导致的安全隐患。
    3. 定期检查: 定期检查连接器是否损坏,并及时更换或维修。

    兼容性和支持


    该产品适用于其他符合M23标准的电缆和设备,确保了广泛的互换性和兼容性。制造商提供了详细的产品文档和安装指南,并且可以通过官方网站下载相关的认证证书和安装手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正确插拔连接器 | 确保连接器已经完全插接并处于锁定状态。 |
    | 连接器损坏 | 如发现连接器损坏,请立即停止使用,并联系制造商更换新的连接器。 |
    | 连接器过热 | 检查是否超过额定电流,并确保连接器周围有足够的散热空间。 |

    总结和推荐


    综合评估:
    M23电缆连接器凭借其出色的可靠性和高性能表现,特别是在复杂多变的工作环境中表现卓越。它具有多种保护措施,能够在极端环境下保持稳定连接。
    推荐:
    鉴于其优良的性能和广泛的适用性,强烈推荐在工业自动化、电力系统及其他需要高可靠性连接的应用中使用M23电缆连接器。同时,也建议用户在安装和维护过程中严格按照制造商的指导手册进行操作,确保安全和有效性。

1628855参数

参数
外壳材料 Gadolinium-Zinc
针脚数 6pin
触头镀层 - 配接 -
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

1628855厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1628855数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1628855 1628855数据手册

1628855封装设计

查看详情并下载
Symbol
Footprint
3D Model
