2293844

产品分类: 其他线缆
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 连接线 电缆和连接器, 用于Siemens 顶部连接
供应商型号: 651-2293844
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 其他线缆 2293844

2293844概述

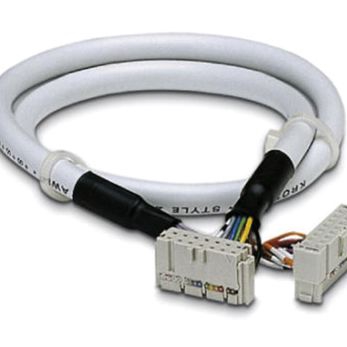

    FLK 14/16/EZ-DR/200/S7 Cable Set: A Comprehensive Guide

    1. 产品简介


    FLK 14/16/EZ-DR/200/S7 是一款由 PHOENIX CONTACT 生产的装配圆形电缆套件,专为西门子 SIMATIC® "TOP connect" 系列前部适配器设计。该套件包含一个 16 位和一个 14 位的插座条带,能够连接 8 个通道,具有长度为 2 米的电缆。适用于工业自动化、控制系统和其他高可靠性应用场景。

    2. 技术参数


    - 额定电压: UN < 50 V AC 或 60 V DC
    - 最大电流: 每路径 1 A
    - 最大导体电阻: 0.16 Ω/m
    - 操作温度范围: -20 °C 至 50 °C
    - 存储/运输温度范围: -20 °C 至 70 °C
    - 位置数量: 16(控制侧), 14(模块侧)
    - 连接器数量: 控制侧 1 个,模块侧 1 个
    - 固定电缆长度: 2 米
    - 单线直径: 0.14 mm² (AWG 26)
    - 导线结构: 7 条绞合丝
    - 测试电压: 500 V AC (50 Hz, 1 分钟)
    - 外部直径: 6.4 mm
    - 绝缘类型: 符合 IEC 60352-4/DIN EN 60352-4 的压接式绝缘
    - 认证: CUL, GOST, UL

    3. 产品特点和优势


    FLK 14/16/EZ-DR/200/S7 具有以下独特功能和优势:
    - 多通道连接能力: 能够连接 8 个通道,适用于多种应用场合。
    - 高可靠性: 额定电压和电流均能满足大部分工业应用的需求。
    - 环境适应性强: 操作和存储温度范围广,适用于各种恶劣环境。
    - 认证齐全: 通过多项国际认证,保证产品质量和安全性。

    4. 应用案例和使用建议


    FLK 14/16/EZ-DR/200/S7 主要应用于工业自动化系统,例如西门子 SIMATIC® 控制系统。建议在安装时注意以下几点:
    - 环境适应性: 确保工作环境温度符合规定的范围。
    - 安装规范: 使用适当的工具进行安装,确保连接可靠。
    - 定期检查: 定期检查电缆和连接器的状态,以确保系统的正常运行。

    5. 兼容性和支持


    - 兼容性: 该产品专门设计用于西门子 SIMATIC® "TOP connect" 系列的前部适配器。
    - 支持: 用户可以通过制造商提供的技术支持和文档获取更多帮助。制造商提供了详细的技术手册和认证证书,有助于确保正确使用产品。

    6. 常见问题与解决方案


    - 问题 1: 如何正确连接电缆?
    - 解决方案: 参考产品手册中的连接图和安装步骤,确保严格按照要求进行操作。
    - 问题 2: 如何检查电缆的电气性能?
    - 解决方案: 使用合适的万用表或电气测试仪进行测试,确保所有连接都处于良好状态。
    - 问题 3: 产品出现故障如何处理?
    - 解决方案: 首先检查安装和连接是否正确,如果仍然存在问题,联系制造商获取进一步的支持和维修服务。

    7. 总结和推荐


    总体来说,FLK 14/16/EZ-DR/200/S7 是一款非常实用且可靠的电缆套件,适用于需要高可靠性连接的应用场合。凭借其广泛的温度范围、可靠的连接能力和多种认证,该产品在市场上具有很强的竞争力。强烈推荐给需要高效、稳定连接解决方案的工业自动化系统用户。

2293844参数

参数
6.56' (2.00m)
零件状态 在售
包装方式 散装
