1619845

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact M23圆形连接器插座, 7芯, 背面安装, 压接
供应商型号: 2561288
供应商: 海外现货
标准整包数: 1

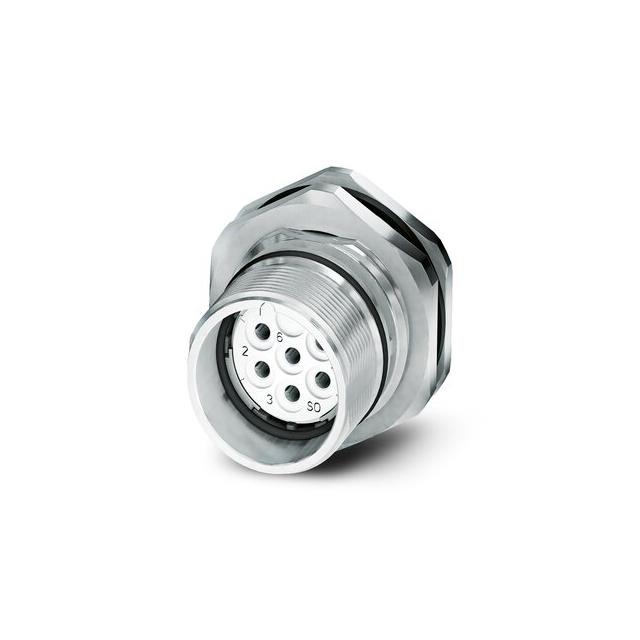

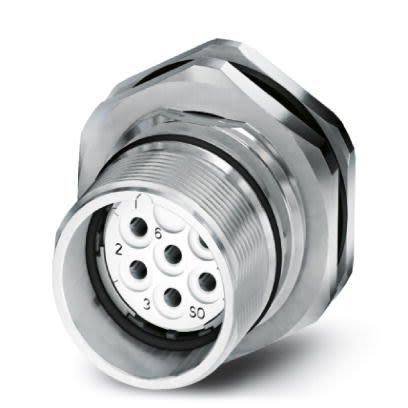

PHOENIX CONTACT 圆形连接器 1619845

1619845概述

    电子元器件产品技术手册:CA-07S1N8AHZ00

    1. 产品简介


    产品名称:CA-07S1N8AHZ00 设备连接器
    产品类型:后壁安装连接器
    主要功能:用于电力系统和自动化设备中,实现电线的可靠连接
    应用领域:广泛应用于工业控制、自动化设备、机械设备等领域

    2. 技术参数


    - 商业数据:单个包装单位,德国制造,海关编码85366990
    - 温度范围:工作环境温度范围为-40°C 至 125°C
    - 绝缘体材料:PA 66(聚酰胺)
    - 连接方式:压接连接,接触方式为插座
    - 位置数量:7个
    - 额定电流:每个电源接触点的额定电流为20A
    - 额定电压:电源接触点的额定电压为300V
    - 过电压类别:II 类
    - 污染等级:3 级
    - 防护等级(插头状态下):IP67
    - 锁紧方式:SPEEDCON 锁紧方式
    - 螺纹类型:M23
    - 分类代码:eCl@ss 4.0 - 272607xx;eCl@ss 4.1 - 27260701;其他版本类似

    3. 产品特点和优势


    - 后壁安装:适合于紧凑空间的安装需求
    - 防尘防水:达到 IP67 防护等级,适用于恶劣环境
    - 速锁机制:SPEEDCON 锁紧方式快速方便,操作简单可靠
    - 高载流能力:20A 的额定电流,适合大功率设备
    - 高温耐受:可在-40°C 至 125°C 的宽温范围内工作
    - 多样认证:UL 认证、cUL 认证、EAC 认证,确保产品质量和安全标准

    4. 应用案例和使用建议


    应用案例:
    - 在自动化生产线中,此连接器可用于将传感器与控制系统相连
    - 在工业机器人系统中,作为动力传输的重要组成部分
    使用建议:
    - 建议在安装前检查连接器的密封圈是否完好无损,以保证防护等级
    - 定期对连接器进行清洁和检查,确保长时间稳定运行
    - 对于高频使用场合,建议进行周期性的机械强度测试,防止磨损导致故障

    5. 兼容性和支持


    - 兼容性:此连接器适用于多种标准的 M23 插座设备
    - 支持信息:厂商提供技术支持和售后服务,帮助客户解决在使用过程中遇到的问题

    6. 常见问题与解决方案


    - Q1:如何判断连接器是否密封良好?
    - A1:检查密封圈是否完整,连接器是否有水汽或灰尘进入迹象
    - Q2:连接器出现接触不良怎么办?
    - A2:确保连接器接触面清洁,重新压接线缆,并检查是否有松动
    - Q3:如何验证连接器的额定电压和电流?
    - A3:查看产品技术手册或联系厂商获取详细的电气特性信息

    7. 总结和推荐


    综合评估:
    CA-07S1N8AHZ00 设备连接器具有出色的防尘防水性能、高载流能力和广泛的工作温度范围,能够满足绝大多数工业环境的需求。此外,其便捷的安装方式和速锁机制使得操作简便快捷。
    推荐:
    强烈推荐在需要高性能、高可靠性的电力连接场合使用此连接器。其广泛的兼容性和厂商提供的良好售后服务将进一步提升用户体验。

1619845参数

参数
针脚数 7pin
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Gadolinium-Zinc
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

1619845厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1619845数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1619845 1619845数据手册

1619845封装设计

查看详情并下载
Symbol
Footprint
3D Model
