1648429

厂牌: PHOENIX CONTACT
产品描述: 重载连接器 端子适配器, HC系列, 10触点, 公插, 面板安装, 16A, 500 V
供应商型号: 2162805
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 重载连接器 - 插件/模块 1648429

1648429概述


    产品简介

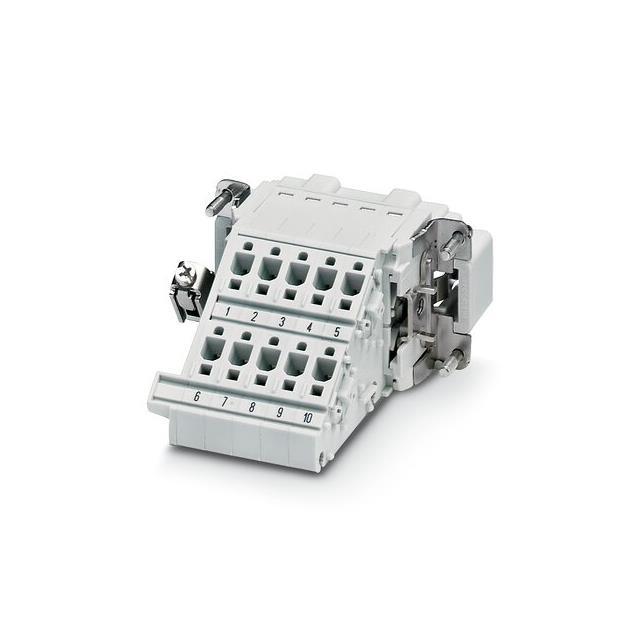

    HC-B 10-A-DT-PER-M终端适配器是PHOENIX CONTACT公司生产的一款重型连接器适配器,适用于控制柜的右侧安装。该适配器采用推入式连接方式,可方便地接入导线,适用于工业自动化、机械设备控制等领域。该产品属于HEAVYCON系列,具备良好的抗环境干扰能力和高可靠性。

    技术参数


    HC-B 10-A-DT-PER-M的主要技术参数如下:
    - 型号: HC-B 10-A-DT-PER-M
    - 包装单位: 1个
    - 重量(不含包装): 95.64克
    - 定制关税编号: 85366990
    - 原产国: 中国
    - 钻孔距离(水平): 57毫米
    - 高度: 70.5毫米
    - 操作温度范围: -40°C至125°C
    - 额定电压(III/3): 500伏特
    - 额定冲击电压: 6千伏
    - 额定电流: 16安培
    - 导体截面积: 0.5平方毫米至2.5平方毫米
    - 连接截面积: AWG 22至12
    - 接触材料: 铜合金
    - 接触表面材料: 银
    - 污染等级: 3级
    - 浪涌电压类别: III类
    - UL阻燃等级: V0级

    产品特点和优势


    HC-B 10-A-DT-PER-M终端适配器具备以下特点和优势:
    - 高可靠性和抗环境干扰能力: 可承受极端温度范围,确保在恶劣环境下稳定运行。
    - 安全认证: 已通过CSA、UL、cULus等多种安全认证,确保产品符合国际标准。
    - 易于安装: 推入式连接设计,简化了安装过程。
    - 耐用性强: 采用铜合金和银材质,提高接触点的耐久性和导电性。
    - 多功能配件: 提供多种配件,如编码插件、脚部元件等,增强灵活性和扩展性。

    应用案例和使用建议


    HC-B 10-A-DT-PER-M终端适配器广泛应用于工业自动化控制系统、机械设备控制、电力系统等场合。根据技术手册中的应用场景和示例,用户可以将其安装于各种需要稳定电气连接的设备中。例如,在高压电力设备中,可以用于电源线和负载之间的连接;在工业机器人中,可以用于传感器和控制器的接口连接。
    使用建议:
    1. 检查导线尺寸: 在使用前,请确认导线截面积在0.5至2.5平方毫米范围内,以确保连接质量。
    2. 遵循安装步骤: 确保按照手册中的安装指南正确插入导线和安装其他配件。
    3. 定期检查: 定期检查连接点是否有磨损或损坏,以确保持续可靠的连接。
    4. 注意防护: 在接通电源之前,确保所有连接均已稳固且无裸露部分,以防止短路或触电事故。

    兼容性和支持


    HC-B 10-A-DT-PER-M终端适配器具有广泛的兼容性,能够与其他同系列的HEAVYCON连接器组件配合使用。此外,厂商提供详尽的技术文档和安装指南,有助于用户顺利安装和使用该产品。如有任何技术问题,用户可以联系厂家获得技术支持和售后服务。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题: 连接时出现松动。
    - 解决方案: 检查导线插入深度是否足够,并确保已完全锁紧连接。

    - 问题: 导线在连接后未通过电流测试。
    - 解决方案: 检查导线截面积是否符合要求,确保连接紧密无误。

    - 问题: 连接器过热。
    - 解决方案: 检查安装环境是否超过操作温度范围,必要时采取散热措施。

    总结和推荐


    总体而言,HC-B 10-A-DT-PER-M终端适配器凭借其高可靠性和广泛的适用范围,成为工业自动化领域的理想选择。其卓越的安全认证、简便的安装方式以及丰富的配件使其在市场上具有较强的竞争力。对于需要在复杂环境中实现稳定连接的应用场合,推荐使用这款终端适配器。
    如果您对HC-B 10-A-DT-PER-M终端适配器有任何疑问,欢迎随时联系我们的技术支持团队。

1648429参数

参数
长*宽*高 70.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1648429厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1648429数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 重载连接器 - 插件/模块 PHOENIX CONTACT 1648429 1648429数据手册
