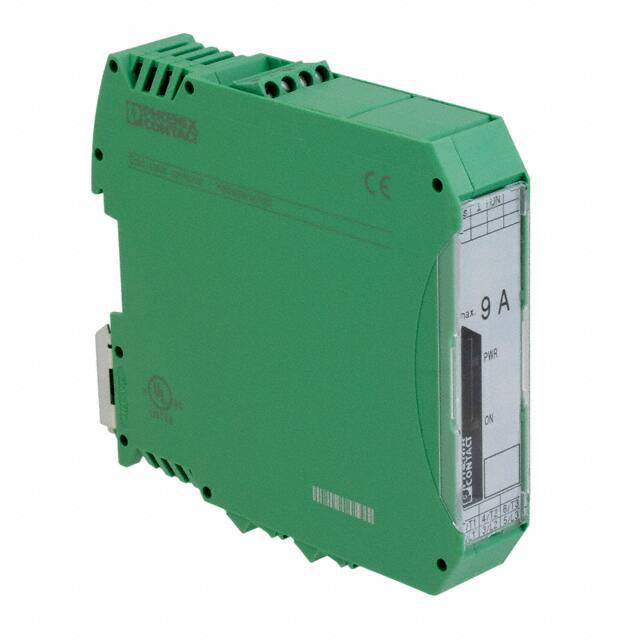

2900530

产品分类: 其他工具
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 启动器 ELR H3-SC- 24DC/500AC-9 系列, 额定功率4 kW
供应商型号: 277-9424-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他工具 2900530

2900530概述


    产品简介


    ELR H3-SC-24DC/500AC-9 是由PHOENIX CONTACT公司生产的适用于3相交流电机的“一入一出”型混合电机启动器。这款产品能够在高达550V AC的电压下启动3相交流电机,同时提供24V DC输入及最大9A的输出电流。它广泛应用于工业自动化、建筑自动化和能源管理等领域。

    技术参数


    - 控制电源规格:
    - 额定控制电源电压:24V DC
    - 控制电源电压范围:0.8 - 1.25 倍额定电压
    - 额定控制电源电流:40 mA
    - 操作阈值:
    - "0"信号切换阈值电压:9.6 V
    - "1"信号切换阈值电压:19.2 V
    - 保护电路:
    - 极性反转保护
    - 并联二极管用于极性保护
    - 浪涌保护
    - 响应时间:
    - 典型响应时间:<35 ms
    - 典型关断时间:<40 ms
    - 操作电压显示:
    - 绿色LED指示操作电压状态
    - 黄色LED指示状态
    - 红色LED指示指示状态
    - 输出规格:
    - 额定输出电压:500 V AC
    - 输出电压范围:42 V AC - 550 V AC
    - 最大负载电流:9 A(参见降额曲线)
    - 泄漏电流:0 mA
    - 残余电压:<0.5 V
    - 浪涌电流:100 A(t=10 ms)
    - 连接方式:
    - 使用螺丝连接
    - 导线截面:实心导线最小0.14 mm²,最大2.5 mm²;绞合导线最小0.14 mm²,最大2.5 mm²;AWG/kcmil最小26,最大12
    - 一般数据:
    - 宽度:22.5 mm
    - 高度:99 mm
    - 深度:114.5 mm
    - 测试电压:
    - 输入/输出:4 kVrms
    - 环境温度:
    - 操作温度:-25°C 至 70°C
    - 存储/运输温度:-25°C 至 70°C
    - 防护等级:
    - IP20
    - 认证:
    - CB、CUL Listed、UL Listed

    产品特点和优势


    ELR H3-SC-24DC/500AC-9 具有以下特点和优势:
    - 高效能:能够在高达550V AC的电压下运行,且具有良好的响应时间和关断时间。
    - 可靠性高:通过浪涌保护、极性反转保护和并联二极管保护,提高了设备的稳定性和安全性。
    - 兼容性强:广泛的适用范围使其能够适应不同的安装需求,如垂直DIN导轨安装。
    - 耐用性好:防护等级为IP20,可在较为恶劣的环境中正常运行。

    应用案例和使用建议


    ELR H3-SC-24DC/500AC-9 主要应用于工厂自动化系统中,如输送带控制系统、电动机驱动装置等。在这些应用中,该启动器能够可靠地启动和控制3相交流电机,从而提高系统的整体效率和稳定性。
    使用建议
    - 在安装过程中,确保正确连接导线,避免错误接线导致的损坏。
    - 定期检查设备的电压和电流情况,以保证其正常运行。
    - 注意维护设备的防护等级,防止灰尘和水汽进入影响使用寿命。

    兼容性和支持


    ELR H3-SC-24DC/500AC-9 可与标准的3相交流电机配合使用,适用于广泛的工业自动化应用。PHOENIX CONTACT公司提供了详尽的技术支持和售后服务,确保用户能够快速解决问题并得到有效的技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 开机后无反应 | 检查电源输入是否正常,确认导线连接无误 |
    | 运行时出现故障报警 | 查看LED指示灯的状态,判断具体问题所在,根据手册进行排查 |
    | 设备过热 | 确保设备通风良好,减少负载 |

    总结和推荐


    总体而言,ELR H3-SC-24DC/500AC-9 是一款高性能的混合电机启动器,具有高可靠性和广泛的适用性。其强大的保护机制和优秀的电气性能使得它在众多工业自动化项目中表现出色。对于需要高性能电机启动解决方案的工程师和采购人员,ELR H3-SC-24DC/500AC-9 是一个非常值得考虑的选择。

2900530参数

参数
长*宽*高 114.5mm*22.5mm*106.6mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2900530厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900530数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他工具 PHOENIX CONTACT 2900530 2900530数据手册
