5432630

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

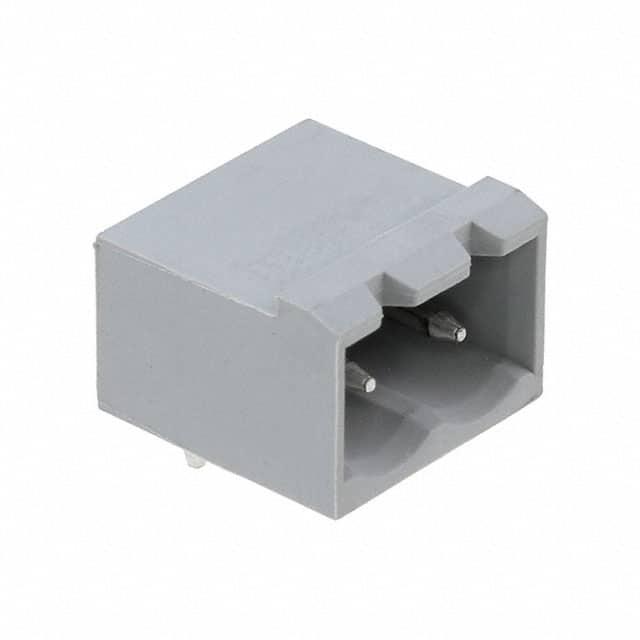

产品描述: 菲尼克斯,BCH-500HS-2GY,PCB插座,接头,公引脚,带罩(4 面) 1 2pin 灰色 通孔安装 12mm(长度)*12mm(高度)
供应商型号: Q-5432630
供应商: PHOENIX CONTACT
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5432630

5432630概述

    高质量文章:电子元器件技术手册解析——BCH-500HS-2 GY印刷电路板连接器

    产品简介


    BCH-500HS-2 GY是一种印刷电路板连接器,适用于需要高可靠性及稳定性的应用场景。其主要功能是在电路板之间提供可靠的电气连接。这款连接器广泛应用于工业自动化、仪器仪表、电力系统等领域,能够满足不同应用场景下的需求。

    技术参数


    以下是从技术手册中提取的技术参数:
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 最大负载电流:12 A
    - 绝缘材料:PA(聚酰胺)
    - 耐燃等级(UL 94标准):V0
    - 颜色:信号灰
    - 位置数:2
    - 引脚间距:5 mm
    - 引脚尺寸:1 x 1 mm
    - 焊接针长度:3.5 mm
    - 孔径:1.4 mm
    - 产品长度:12 mm
    - 认证:UL Recognized、cUL Recognized、VDE Gutachten mit Fertigungsüberwachung、IECEE CB Scheme、cULus Recognized

    产品特点和优势


    BCH-500HS-2 GY连接器具有以下优势:
    - 高可靠性:采用PA材料制成,具有良好的耐热性和机械强度,能够在恶劣环境下稳定工作。
    - 高载流能力:可承载高达12 A的电流,满足大功率应用的需求。
    - 易于安装:引脚间距为5 mm,便于焊接到电路板上,且焊接针长度适中,便于操作。
    - 高安全性:UL 94 V0级耐燃等级,确保在发生火灾时不会产生有害烟雾。

    应用案例和使用建议


    该连接器在以下场景中得到广泛应用:
    - 工业自动化设备:用于连接传感器和控制单元。
    - 电力系统:作为电源分配设备的关键组件。
    - 仪器仪表:用于高精度测量设备的信号传输。
    使用建议:
    - 安装前检查:确认引脚间距与电路板上的孔位匹配。
    - 正确焊接:使用合适的温度和时间进行焊接,避免虚焊或烧伤引脚。
    - 定期维护:对连接器进行定期清洁和检测,确保长期可靠运行。

    兼容性和支持


    BCH-500HS-2 GY连接器与多种电子设备兼容,符合国际标准(如EN-VDE、UL等),并提供多种认证。制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册和客户支持。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题1:连接器无法正常导电
    - 解决办法:检查引脚是否有氧化或损伤,必要时更换新的连接器。
    - 问题2:连接器过热
    - 解决办法:确认负载电流不超过额定值,增加散热措施。
    - 问题3:连接器松动
    - 解决办法:检查焊接点是否牢固,必要时重新焊接。

    总结和推荐


    综上所述,BCH-500HS-2 GY印刷电路板连接器具备高可靠性、大载流能力和良好的耐燃性能,适用于多种高要求的应用场景。考虑到其广泛的适用性和优质的服务支持,强烈推荐在需要高可靠性的工业和电力系统中使用此连接器。

5432630参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 2pin
类型 接头,公引脚,带罩(4 面)
颜色 灰色
触头类型 -
长*宽*高 12mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5432630厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5432630数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5432630 5432630数据手册

5432630封装设计

查看详情并下载
Symbol
Footprint
3D Model
