1700605

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,FRONT2,5-V/SA5/13,PCB端子,Phoenix Contact PCB端子台 FRONT 2.5-V/SA 5/13系列, 13路, 5mm节距, 通孔, 螺钉拧紧端接, 绿色
供应商型号: Q-1700605
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 接线座- 接头/插头和插口 1700605

1700605概述

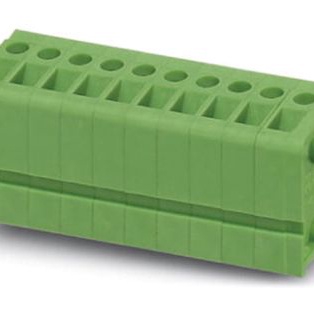

    PCB Terminal Block – FRONT 2,5-V/SA 5/13 (Product Code: 1700605)

    1. 产品简介


    PCB终端块是一种用于印刷电路板(PCB)的连接器,通过螺丝连接方式实现电路的可靠连接。本产品属于FRONT 2,5-V/SA 5系列,广泛应用于工业控制、电力系统、通信设备等领域,因其卓越的电气特性和可靠性而备受青睐。

    2. 技术参数


    - 基本参数
    - 额定电流:24A
    - 额定电压:400V(II/2),250V(III/3)
    - 保险丝电压:4kV
    - 螺钉孔间距:5mm
    - 端子尺寸:0.8 x 0.8 mm
    - 焊接孔直径:1.2 mm
    - 脱线长度:9 mm
    - 连接导线横截面积:2.5 mm²
    - 最小导线横截面积:24 AWG/14 kcmil
    - 最大导线横截面积:14 AWG/2.5 kcmil
    - 紧固扭矩范围:0.4 Nm至0.5 Nm
    - 尺寸与包装
    - 长度:18.5 mm
    - 针数:13个
    - 每盒包装数量:10个
    - 每个重量:46.77 g(不含包装)
    - 原产国:德国
    - 认证
    - UL Recognized / cUL Recognized
    - EAC
    - cULus Recognized

    3. 产品特点和优势


    - 可靠性高:采用高品质材料制造,适用于高负载环境,确保长时间稳定运行。
    - 兼容性强:可与多种标准导线及连接器配合使用,支持不同导线横截面的接入。
    - 易于安装:螺钉连接方式便于现场安装与维护,节省安装时间。
    - 安全性高:具备较高的额定电压与保险丝电压等级,提供多重保护措施。
    - 多样化的适配型号:FRONT 2,5-V/SA 5系列提供多种针数选项,满足不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:该终端块可用于将传感器、继电器等设备与PCB进行可靠连接。
    - 通信设备:在通信设备中,该产品可以实现高效稳定的信号传输。
    - 电力系统:在电力系统中,它能有效处理各种高负荷应用。
    使用建议:
    - 在使用时,根据导线的横截面积选择合适的紧固扭矩,以确保良好的电接触。
    - 定期检查端子块连接的紧固情况,确保长期可靠的电气连接。
    - 注意在潮湿或腐蚀性环境中使用时,需要采取适当的防护措施。

    5. 兼容性和支持


    该产品具有广泛的兼容性,适用于各种标准导线及连接器,且已获得多项国际认证。制造商提供详尽的技术文档和支持服务,确保用户能够轻松进行安装和维护。

    6. 常见问题与解决方案


    - 问题:端子块无法紧固到所需扭矩?
    - 解决方案:请检查是否有异物堵塞或导线未正确插入。必要时更换新的端子块。

    - 问题:连接后出现接触不良?
    - 解决方案:重新清洁并紧固连接部位,确保接触良好。若问题持续存在,建议更换新件。

    7. 总结和推荐


    综上所述,PCB终端块 – FRONT 2,5-V/SA 5/13凭借其出色的电气性能、稳固的连接性和广泛的应用场景,是一款值得推荐的产品。无论是工业自动化还是电力系统领域,其可靠性和多功能性都使其成为理想的选择。因此,我们强烈推荐此款产品给广大工程师和技术人员。

1700605参数

参数
长*宽*高 18.5mm(长度)*31mm(高度)
安装方式 通孔安装

1700605厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1700605数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1700605 1700605数据手册
