3044241

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT

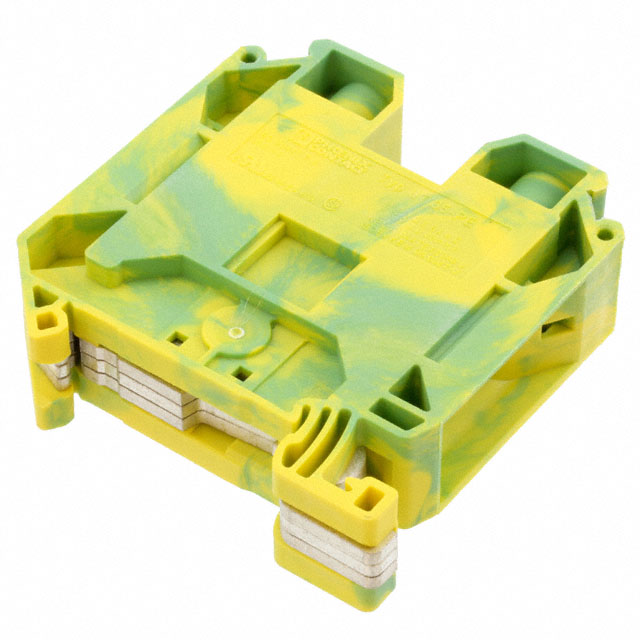

产品描述: 菲尼克斯,接地端子,UT35-PE,菲尼克斯 接地端子排, UT 35-PE系列, 单层, 绿色/黄色, 螺钉端接, 125A
供应商型号: Q-3044241
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 专用端子 3044241

3044241概述

    UT 35-PE 技术手册综述

    产品简介


    UT 35-PE 是一款由 PHOENIX CONTACT 公司生产的穿墙式接线端子。它主要用于电力系统的配电和控制线路连接,适用于工业自动化设备和建筑设施中,提供可靠的电连接解决方案。该产品的主要功能是实现电缆与电气设备之间的安全、稳定的连接。

    技术参数


    | 参数 | 值 |

    | 连接类型 | 螺钉连接 |
    | 导体截面范围 | 1.5 mm² 至 35 mm² |
    | 额定电流 | 125 A |
    | 额定浪涌电压 | 8 kV |
    | 尺寸 | 宽度:16 mm,长度:60.2 mm,高度(NS 35/7.5):65.7 mm,高度(NS 35/15):73.2 mm |
    | 绝缘材料 | 聚酰胺 (PA) |
    | 环境等级 | 污染等级 3,浪涌电压类别 III |
    | 紧固力矩 | 最小 3.2 Nm,最大 3.7 Nm |

    产品特点和优势


    - 可靠性高:采用螺钉连接方式,确保了长时间使用的稳定性。
    - 安全性好:最高能承受 125 A 的电流,适配于多种导体尺寸。
    - 兼容性强:可用于多种电压和频率下的应用场合。
    - 阻燃等级:符合 UL 94 V0 标准,保证了良好的防火性能。
    - 环保合规:自 2005 年起符合 RoHS 和 WEEE 标准。

    应用案例和使用建议


    - 应用场景:广泛应用于工业自动化设备、电力传输系统、通信设备等领域。
    - 使用建议:
    - 在安装前,务必检查导线截面积是否符合要求。
    - 检查并调整紧固力矩以避免过松或过紧。
    - 定期检查接线端子,确保其工作状态良好。

    兼容性和支持


    - 兼容性:适用于 NS 35/7.5 和 NS 35/15 的 D 型导轨。
    - 支持服务:提供 CB、CSA、CUL、GL、UL、VDE-PZI 等认证证书,确保产品质量和性能。

    常见问题与解决方案


    1. 问题: 接触不良
    - 解决方案: 确保螺钉紧固力矩在推荐范围内,重新安装导线。

    2. 问题: 导线断裂
    - 解决方案: 仔细检查导线安装过程,确保不损伤导线。
    3. 问题: 端子过热
    - 解决方案: 降低电流负载或更换更高额定值的端子。

    总结和推荐


    UT 35-PE 作为一款高性能的穿墙式接线端子,具备优秀的电气性能和坚固的机械结构。其在工业自动化和电力传输领域的广泛应用使其成为众多工程师和设计者的首选。综合考虑其可靠性和市场竞争力,强烈推荐使用该产品。

3044241参数

参数
长*宽*高 61.2mm*16mm*65.1mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044241厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044241数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3044241 3044241数据手册

3044241封装设计

查看详情并下载
Symbol
Footprint
3D Model
